感应式测电笔(一)

　　电路工作原理

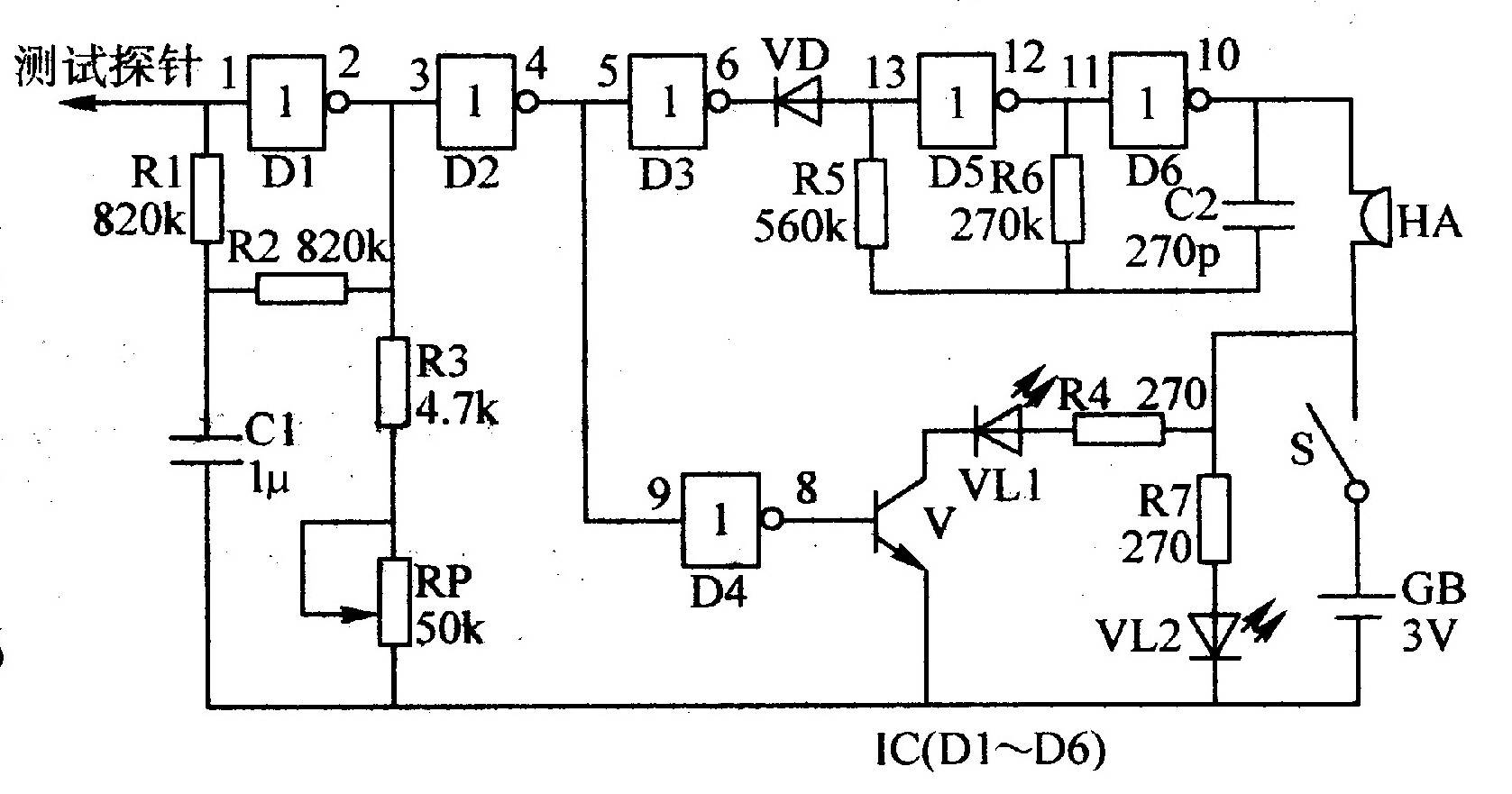

　　该感应式测电笔电路由电压放大器、控制器、多谐振荡器和LED指示电路组成，如图2-90所示。


　　电压放大器由小非门集成电路IC内部的非门电路Dl、D2和电阻器Rl-R3、电位器RP和电容器Cl组成。　
　　控制器由IC内部的非门D3、D4组成。
　　多谐振荡器由lC内部的非门D5、D6和电阻器R5、R6、电容器C2组成。
　　LED指示电路由晶体管V、电阻器R4、R7和发光二极管VLl、VL2组成。
　　接通电源开关S后，电源指示发光二极管VL2点亮，D3和D4均输出低电平，HA不发声，VLl不发光。
　　将该感应式测电笔靠近市电电网中某导线时，该导线为相线，则测电笔的测试探针会感到微弱的电场信号，此信号经电压放大器放大整形后，通过D3和D4分别控制多谐振荡器和LED指示电路。
　　当测试探针感应到电场信号时，D3和D4的输出端均变为高电平。D3输出的高电平使二极管VD截止，多谐振荡器振荡工作，蜂鸣器HA发出警示声;D4输出的高电平使V导通，VLl发光，指示该导线有电。
　　调节RP的阻值，可改变声光警示的灵敏度。
　　改变R6的阻值或改变C2的容量，可改变多谐振荡器的振荡频率，从而改变HA发声的音调。

　　元器件选择
　　R1-R7选用1/4W或1/8W碳膜电阻器。
　　RP选用微型电位器或可变电阻器。
　　Cl选用独石电容器;C2选用高频瓷介电容器。
　　VLl和VL2均选用φ3mm的发光二极管，其中VL1选红色，VL2选绿色。
　　V选用Sg013或3DGg013型硅NPN晶体管。
　　IC选用CD4069型六非门集成电路。
　　HA选用倪φ27mm的压电陶瓷蜂鸣片。
　　GB选用两只1.5V纽扣电池。
