科瑞采集模块在输油管道泄漏检测中的应用

　　系统介绍：泄漏是输油管道运行的主要故障，往往也会由此造成巨大损失，因而，输油管道泄漏检测系统的研究与应用成为石油行业亟待解决的问题。

　　系统要求：当长输管道发生泄漏时，泄漏处的压力突降，将采集到的管道两端压力机流量变化的时间差，来定位管道泄漏点。要求实现数据采集，通信，软件处理和报警系统。

　　产品解决方案：

　　计算机：管道两端附近各安装一台工业控制计算机IPC-610H ,用于处理采集的信号并进行 软件处理.

　　采集模块: 压力,温度为标准的模拟信号,采用16位采集模块K-7512H,流量为脉冲信号,采用K-7514C模块采集.

　　现场仪表: 压力,流量变送器,传感器等等

　　选用北京科瑞产品:

　　K-7512H 16位 A/D光隔8路差分输入

　　K-7514C 光隔16位脉冲计数测频模块

　　基于以上产品开发的《HKH系列管道泄漏监测报警定位系统》是我北京昊科航公司依照API1155标准,结合中国国情,研制开发的基于模糊神经网络的人工智能型管道泄漏监测系统。它综合了负压力波法和统计法二者的优点,克服了它们的不足之处，能够在多种复杂情况下对各种大小泄漏进行及时报警和准确定位。目前,该技术以其广泛的适应性、优良的性能在实际应用中取得了很好的成效。国家知识产权局专利局已经宣布我公司的流体输送管道泄漏监测定位方法为国家发明专利。

　　本系统是一套全自动实时监测系统，运用了精密测量、远程通讯、动态跟踪、模糊识别、自学习等多项软硬件技术。采用分布式结构，可通过远程通讯（有线或无线）进行实时监测，加上独创的分析计算方法，能及时准确的发现管道的泄漏，精确判定泄漏位置及泄漏量，完整的记录泄漏过程，无需人为设置参数，完全实现了智能监测。本系统适用于油田集输管道、油田外输管道、成品油管道和气体介质管道。在常规输送管道和密闭输送管道上均有有效的解决方案。不但适用于流量和压力较平衡的环境，对流量和压力波动较大的环境同样适用，并且能满足山区输油管道的泄漏监测。由于本系统优良的技术性能，使得本系统的安装调试极为方便，真正做到了：带产施工，快速安装，全自动无人值守运行。

　　管道泄漏监测报警定位系统工作图

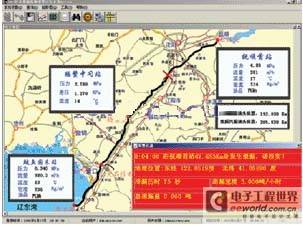

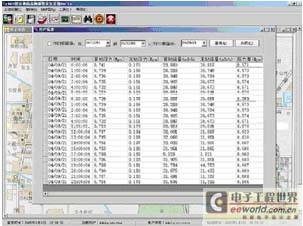

　　带有电子地图的主界面
