分析基于计算机labview的示波器远程控制架构步骤与方法

　　最近，我经常接到很多工程师的询问有关如何控制示波器的电话。下面就来谈谈计算机控制示波器的步骤和方法，并利用实例进行分析和讲解。

　　1. 系统硬件构架

　　计算机通过GPIB或 LAN（网口）与示波器建立连接来控制示波器，其系统的硬件构架图见图1。

　　图1 系统硬件构架图

　　2. 系统软件构架

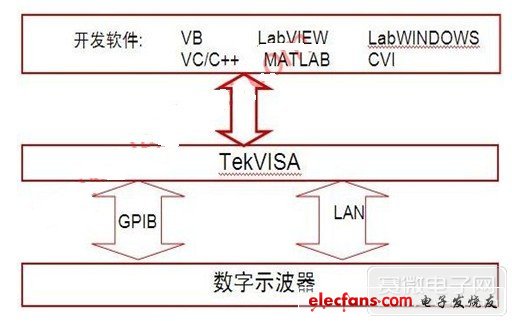

　　图2是计算机控制示波器的系统软件构架图，整个软件开发以及软件开发后的运行环境都在Windows操作系统平台上。编写的应用程序通过TekVISA来控制示波器。

　　图2 系统软件构架图

　　3. 计算机控制示波器步骤实例（以LAN口控制为例，开发软件：labview）

　　下面针对计算机如何编程控制示波器的步骤进行详细的说明。

　　3.1 开发软件的选取

　　市场上最流行的分析和开发软件很多，有VC/VC++、VB/VBA、Matlab、Labview、LabWindow CVI等开发软件，根据个人的爱好和对某个软件的熟悉程度来选用。

　　3.2 安装驱动程序

　　TekVISA 是Tektronix 公司开发的VISA 库，可以去泰克的网站上免费下载。如果是其他公司的示波器，也可以使用TekVISA 软件。TekVISA 运行后，会自动寻找网络上连接的LAN 和GPIB接口设备，同时显示在提示框中，见图3，根据不同的IP 地址，可以区别不同的仪器设备。

　　图3 TekVISA 自动寻找仪器界面

　　3.3 控制接口的选取

　　计算机与示波器建立连接的接口有很多，主要有GPIB、 LAN、 USB等接口。

　　a..LAN ［TCPIP：：192.168.0.188：：INSTR］

　　b. GPIB ［GPIB0：：1：：INSTR］

　　c. USB ［USB：：0X1234：：125：：A22-5：：INSTR］（DPO4K/3K/AFG3K）

　　3.4 。示波器和PC的基本设置（以LAN口为例）

　　a.设置示波器的IP地址，例如： 192.168.0.168

　　b.设置PC的IP地址，例如： 192.168.0.188

　　c.关闭示波器和PC的Windows和杀毒软件的防火墙

　　3.5 启动TekVISA并进行相关设置

　　a.把示波器的通信接口改为LAN，下图4.

　　图4 示波器的通信接口改为LAN

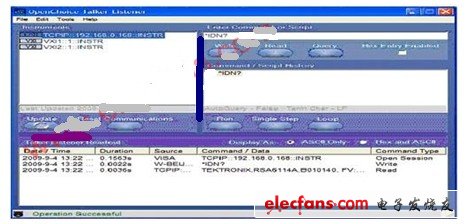

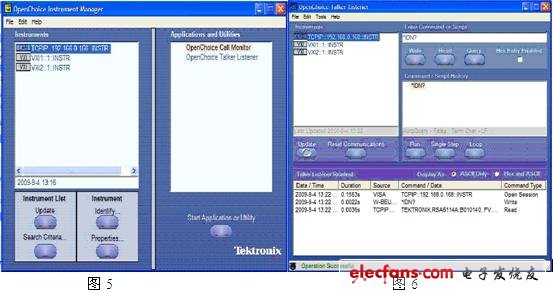

　　b.打开PC上的TekVISA Instrument Manager，见图5和图6，查看PC和示波器是否建立了连接和是否找到了示波器。[page]

　　3.6 启动LABVIEW开始编写控制程序

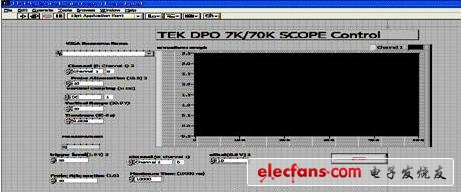

　　a. 启动labview，并打开labview的Front Panel，编写相关的软件操作界面，见图7。

　　图7 labview控制示波器软件操作界面

　　b.打开labview的Block Diagram编程界面进行编写控制示波器的程序。

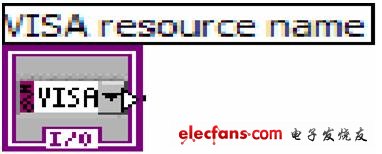

　　c.创建对象，见图8.

　　图8 创建对象

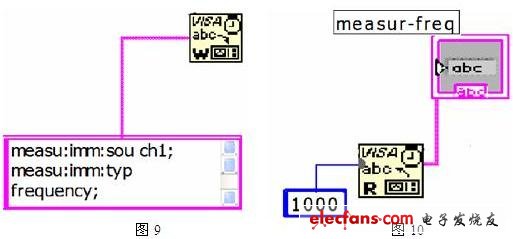

　　d. 设置示波器参数，根据实际测量需求以及后续数据处理的要求，设置示波器采集模式、示波器的通道、垂直分辨率、采样率、触发类型、记录长度等参数，以及相应测量参数。图9是设置示波器自动测量频率，图10自动读取示波器的测量数值。

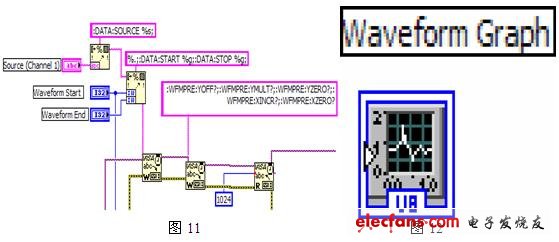

　　e.示波器满足触发条件后，采集数据，并把采集的数据显示在软件界面上。见图11和图12。

　　这样， 一个完整的labview控制示波器的程序就编写完毕 ，工程师还可以根据自己的应用需求加上数据处理部分 。
