塑胶工件检测应用实例

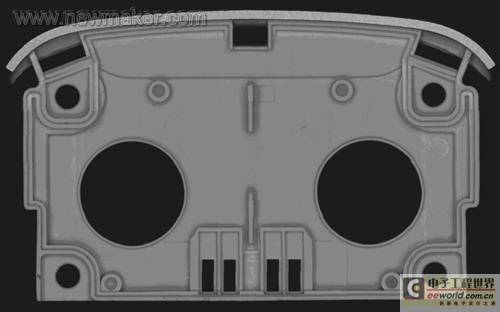

图1. 塑胶手机后盖照片

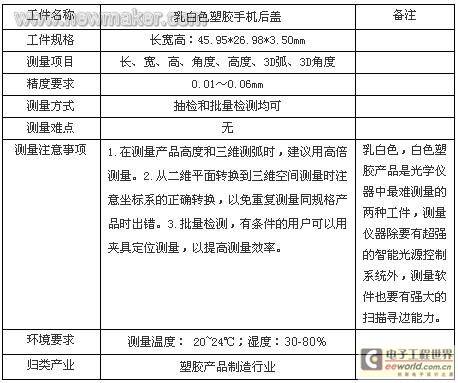

表1. 工件测量需求说明

1. 将测量工件固定在影像测量仪的测量平台上；

2. 使用平台操控按钮移动工件到可视范围，调节Z轴高度、调节轮廓光源强度，直至成像清晰；

3. 首先使用“坐标”工具中的“两点确定坐标系”来建立工件坐标系：移动测量平台，找到塑料工件左下角的圆孔，按照“整体提取圆”的操作方式提取出一个圆。移动测量平台，再找到工件右下角的圆孔，以同样的方式提取出第二个圆。再选择“两点确定坐标系”，依次点击两个圆，即以两圆圆心为基础确定了基准坐标系；

图2. 建立坐标系

4. 使用测量工具，测量需要的各个基元，并进行必要的标注；

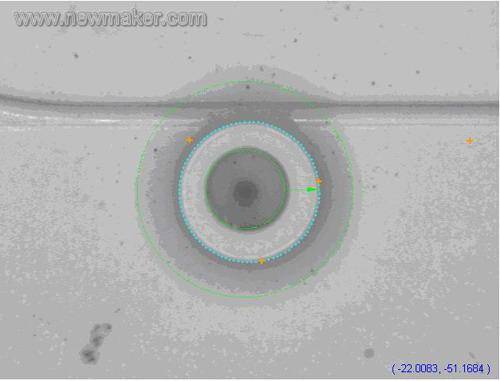

图3. 扫描寻边取圆

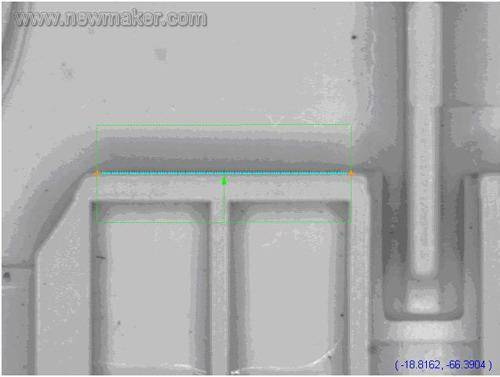

图4. 扫描寻边取线

测量完成后，选择“图纸测量”，会发现所有测量图形均以图纸的方式在屏幕上显示，此时可以针对需要继续测量的值进行测量或对已测值进行重新测量。

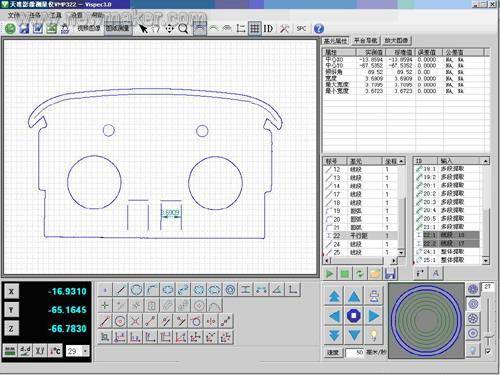

图5. Vispec软件测量图形数据显示状态
