必易微高性能家电电源管理芯片新成员---KP36572

自主可控，本地化供应链正在各行各业不断推进，对国内集成电路企业提供了难得的国产替代黄金时期。家电产品开发和生产周期较长，因此稳定、可靠、Pin兼容成为该行业首选替换方案。

必易微深耕家电市场多年，陆续推出了不少家电电源管理产品，积极推进家电供应链的本土化配置。本期隆重向大家介绍的是必易微家电电源管理芯片新成员---高性能、低成本离线式电流模式 PWM 控制功率开关KP36572。

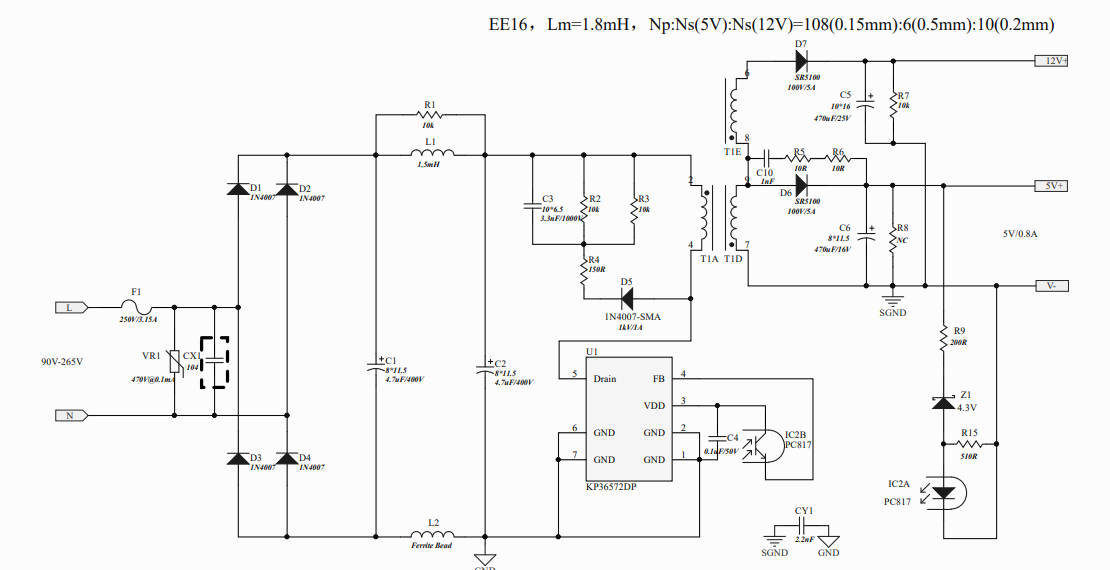

KP36572典型应用原理图

KP36572脚位兼容美商XXX364，主要应用于微波炉和洗碗机等。家电5-7W的小功率隔离应用中，以变压器双绕组结构、无VDD辅助供电的架构为主流应用，其中XX364占据份额最大，其电路图如下。

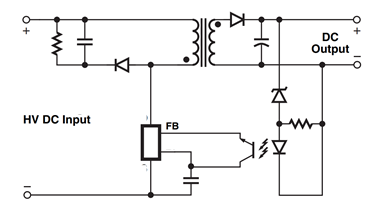

XX364应用电路

XXX364 优点和不足

XXX364采用副边光耦电流反馈、ON/OFF控制的系统架构，同时利用内部高压供电模块对芯片VDD和光耦副边侧提供稳定电源，去除了变压器辅助绕组，较传统三绕组ACDC电源方案精简了外围器件，设计更简洁。

但是由于ON/OFF控制带来的频率控制不稳定，导致XX364工作时始终存在可闻噪声，终端厂家需要采用变压器点胶、含浸等手段，以缓解整机系统噪音，但是重载伴随的噪音仍旧无法有效消除。

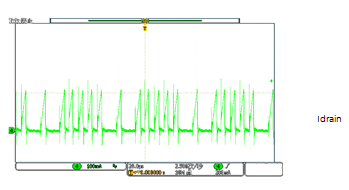

XX364采用ON/OFF控制，工作时频率不稳定，噪声明显

随着国产家电迅速崛起，降噪将是未来家电发展趋势之一。为了根治电源噪音，需要通过合理的控制方式使得系统工作频率稳定，从而在根本上彻底解决整机的噪音问题。

KP36572简介

KP36572是一款采用电流模式控制的反激电源PWM 控制开关，适用于高性能、外围精简、低功耗的小功率 ACDC 应用场合。芯片内集成有高压自供电电路、高精度恒压反馈电路和完善的保护功能护，不仅能够完美替换XXX364，而且在不少性能指标上更胜一筹。

以下述5W两路输出(5V-0.8A/12V-0.2A)微波炉电源模块为例，在噪音、效率、温升和EMC等方面将进行详细说明。

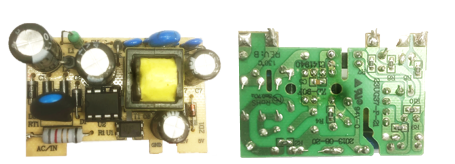

DEMO实物图

线性降频控制，消除可闻噪音;

KP36572采用了根据FB电压线性调节的降频技术，相比于ON/OFF控制，此技术可以平滑的调节开关频率而无异音产生。从实测样机的数据表明，线性降频控制较ON-OFF控制可以降低近5-10分贝噪音(分贝仪紧贴样机测得)。

KP36572线性降频PWM控制

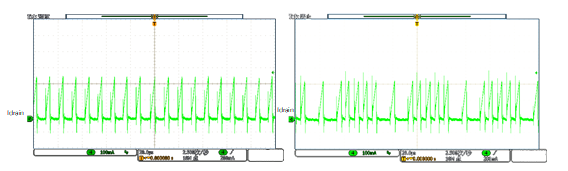

KP36572工作频率稳定                    XXX364工作频率不稳定

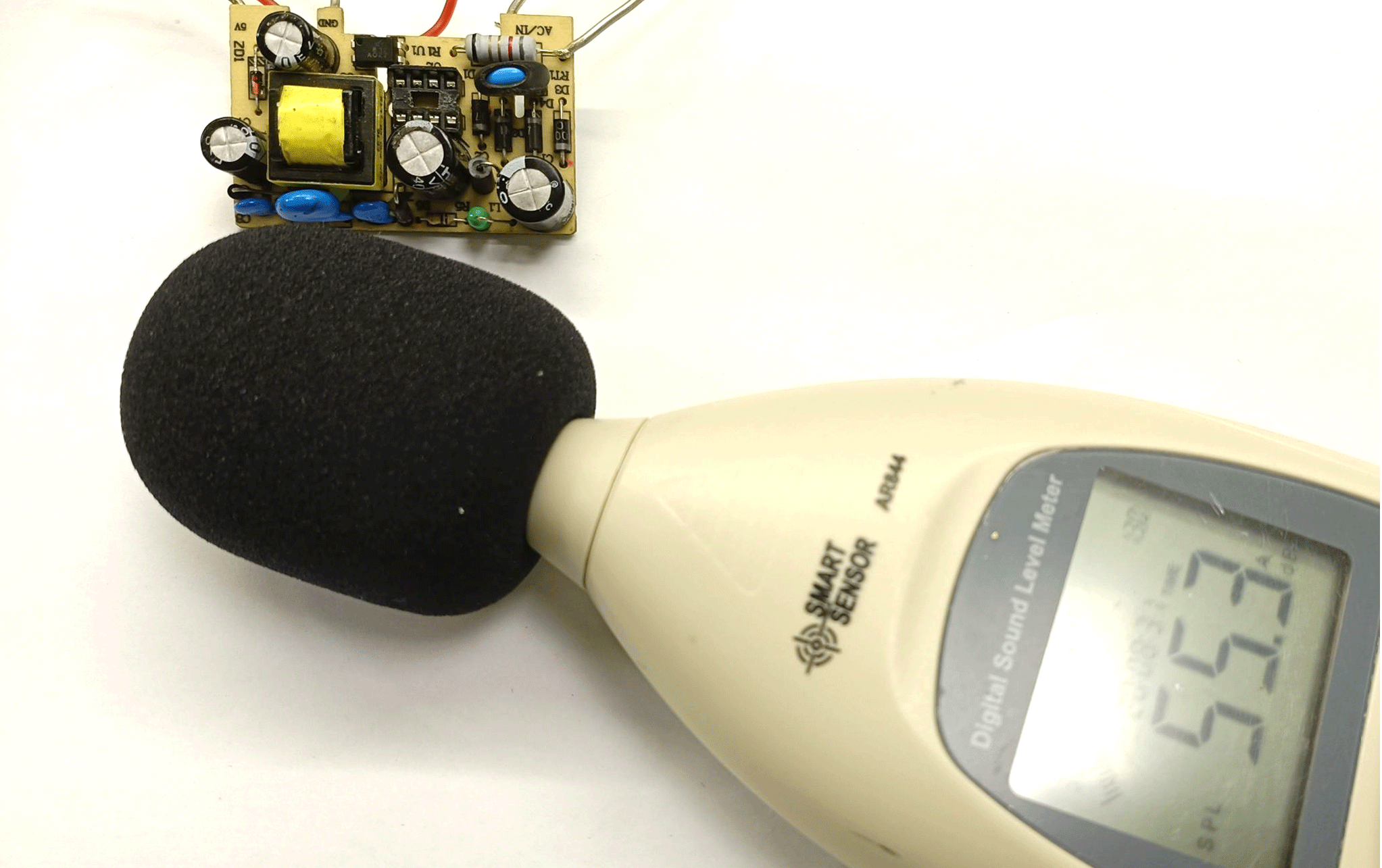

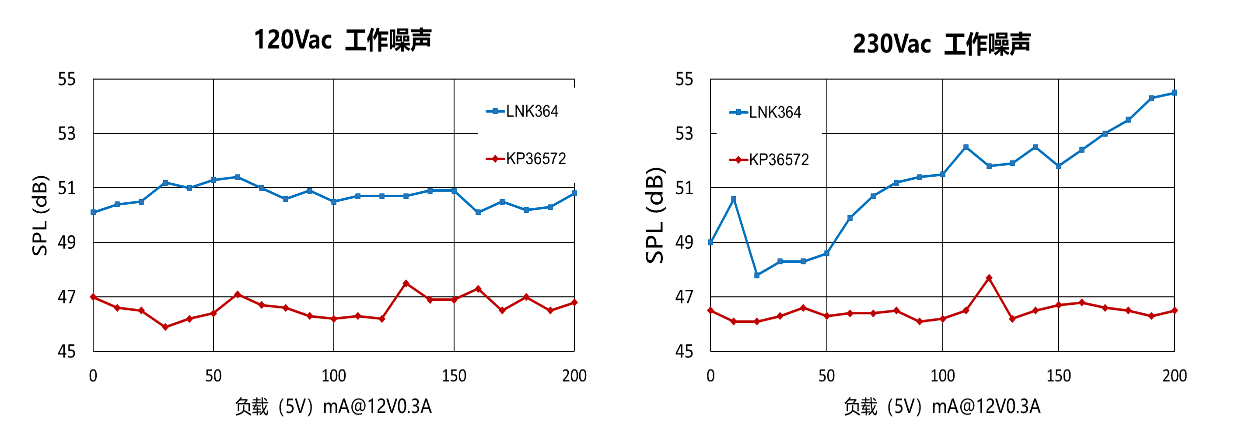

通过分贝仪紧贴样机测试，KP36572表现更优

低温升，高效率;

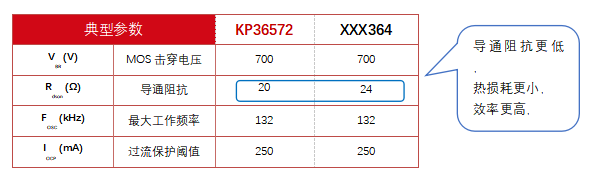

KP36572的内置700V MOSFET导通阻抗较XX364低近17%，导通损耗更低，效率更高，工作中芯片的温升更低，整机工作可靠性更高。

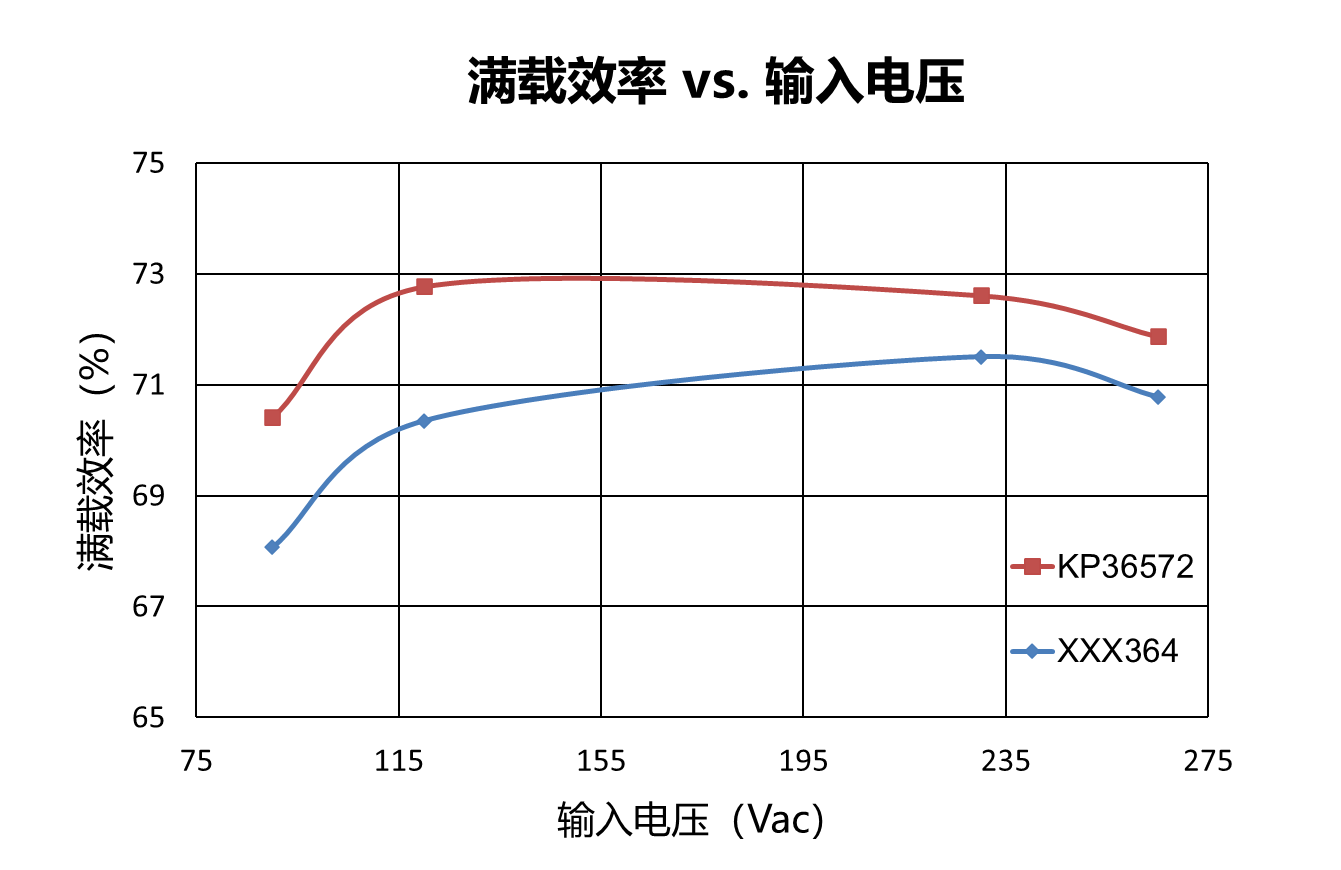

KP36572满载效率较XXX364高1~2%

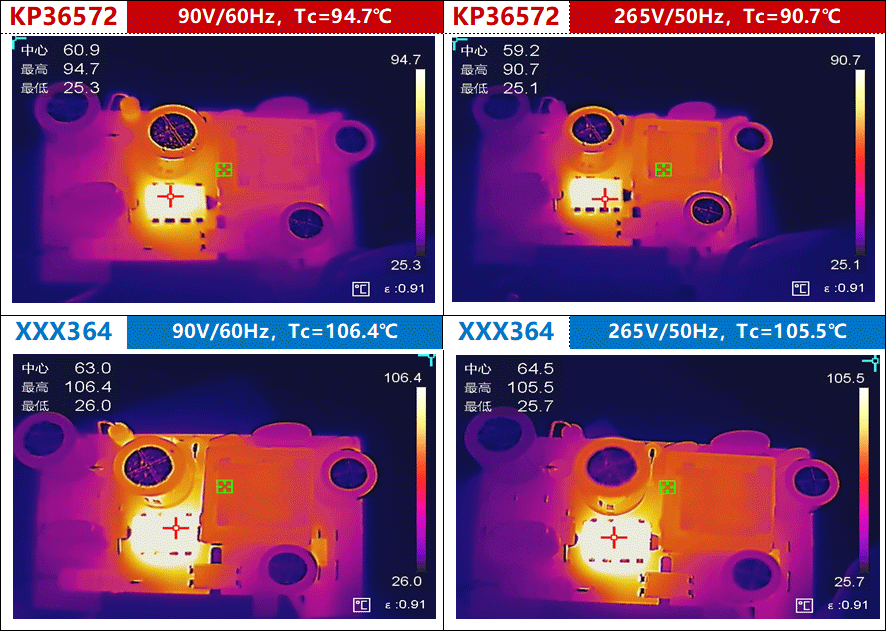

KP36572 满载温升较XXX364低10℃以上

EMC表现优;

通过特有的EMI调节技术，KP36572可以实现传导AV平均量的有效分散，从而显著提升传导AV裕量，降低EMC设计成本。

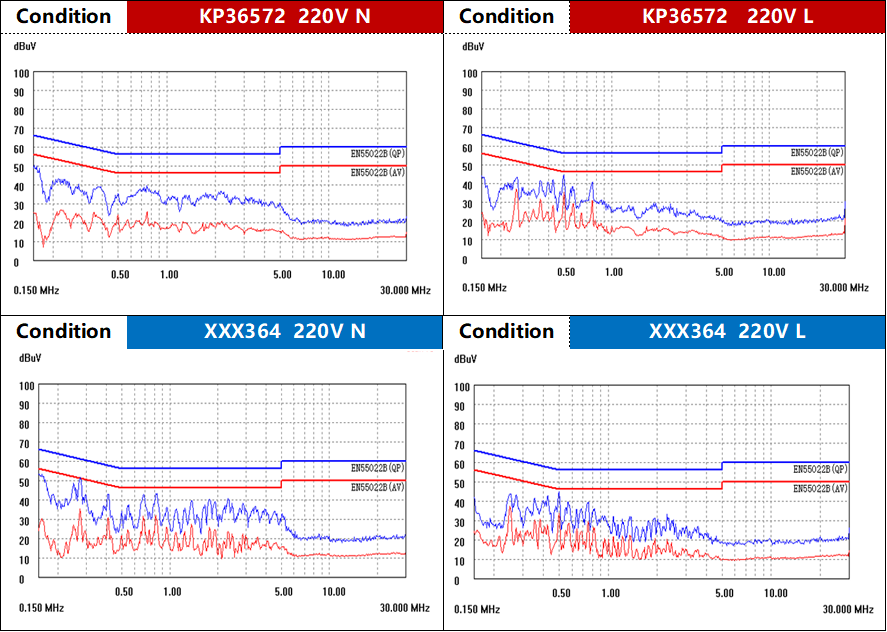

KP36572 传导EMI 能量分布更均匀

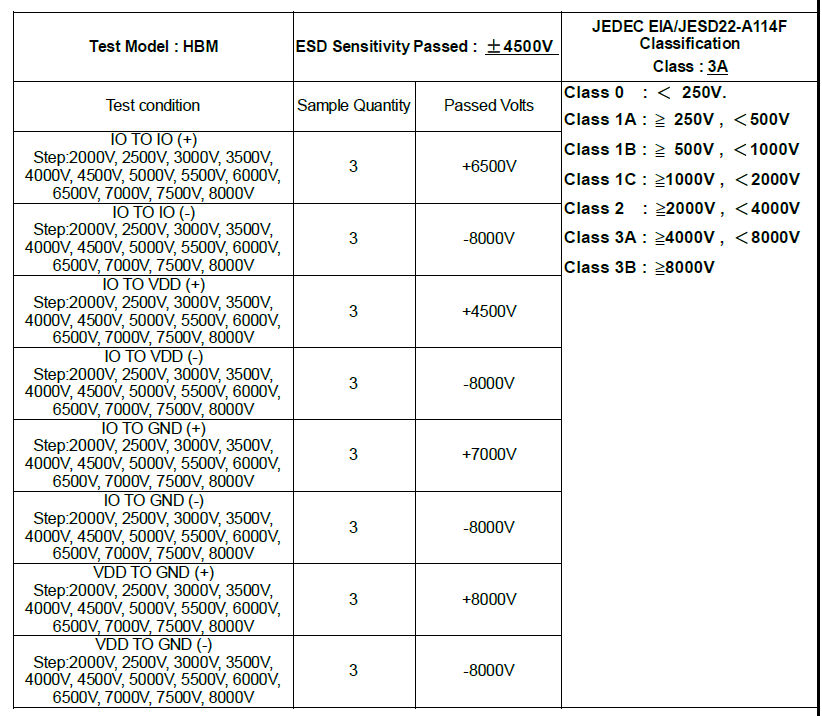

HBM ESD 良好：

KP36572 ESD HBM 已达到4.5kV，处于国内领先水平;良好的ESD性能可以保证系统高可靠性的持续工作。

此外，KP36572在输出电压调整率、输出电压纹波、动态响应等性能指标上与XXX364一致。

小结

KP36572作为必易微家电产品线新成员，以快速解决家电企业本地化供应，保证品质和可靠性为首要，同时大幅提升了电源模块的整体性能表现(噪声、EMC、温升和ESD等)，实了现对XXX364的完美替代。

随着国产替代的加速和家电性能高端化的演变，必易微将始终坚持 “独特创新，易于使用”的理念，陆续推出一系列高可靠性、具有显著特色的家电产品，以专注凝聚技术、以匠心回馈信任，力争为客户带来更好的产品体验。
