TMS320VC55x系列DSP在线烧写方法研究

　　引言

　　随着数字信号处理技术的快速发展，DSP越来越广泛地应用于各种数字信号处理系统中。由于TMS320VC55x系列DSP的内部存储器没有可供用户使用的Flash，而最终开发的系统要想脱离仿真器运行。必须将程序代码存储在非易失性存储器中，所以要对DSP外接存储器。Flash存储器以其大容量和可在线编程等特点已成为DSP系统的一个基本配置。如何将程序烧写入Flash，并在上电时加载到DSP内部的RAM，是Flash在DSP系统中应用的两个基本技术问题。

　　以基于TI公司的TMS320VC5502和SST公司的SST39VF200开发的系统为背景，详细介绍了系统引导相关的硬件设计，烧写软件设计以及自举引导等实现方法。

　　2 TMS320VC5502的自举引导

　　2．1 TMS320VC5502的存储区以及Bootloader

　　TMS320VC5502的存储区是统一分配地址，即对程序和数据的访问在相同的物理空间。TMS320VC5502的存储区共分为4个区，即CE0，CEl，CE2，CE3，其字节地址分别为000000h-3FFFFFh，400000h～7FFFFFh，800000h～BFFFFFh．C00000h~FFFFFFh。片内存储器共48 K字节，可分为32 K的16位字的RAM和16 K的16位字的ROM，片内RAM的字节地址为000000h～00FFFFh，位于CEl区；片内ROM的字节地址为FF8000h～FFFF00h。

　　片内ROM从FF8000h开始的区域包含Bootloader，该程序在系统上电或复位后可以将用户代码自动搬移到片内RAM运行。

　　2．2 自举加载模式选择

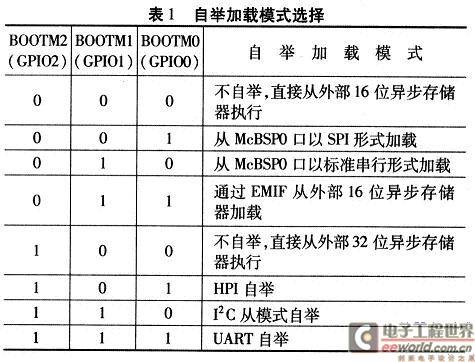

　　TMS320VC5502的引导模式选择是通过3个模式选择引脚BOOTM[0：2]配置完成的。BOOTM[0：2]引脚分别与GPl00，GPl01，GPl02相连。自举加载模式选择如表1所示。

　　TMS320VC5502每次上电复位后，在执行完一系列初始化工作后，根据预先配置的自举模式，通过固化在ROM内的Bootloader程序进行程序引导。系统设计中，采用EMIF(外部存储接口)并行引导模式(16位数据宽度)，只需将BOOTM[2：0]设置成011即可。

　　2．3 TMS320VC5502的引导表

　　Bootloader允许应用代码存放在慢速非易失性的外部存储器中，然后再将代码搬移到高速的片内存储器执行。应用代码以一种Bootloader能够理解的特殊格式编码，这种格式就是自举加载表。Boofloader在引导程序时，程序代码是以自举加载表形式加载。自举加载表包含了将要搬移的代码段、程序段，以及这些段将要被搬移到的地址和加载完成后程序要执行的地址(即程序入口地址)和其他一些配置信息。

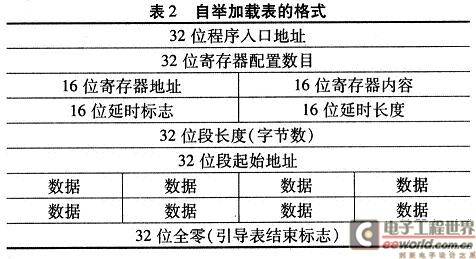

　　TMS320VC55x系列DSP的自举加载表结构如表2所示。

　　其中，程序入口地址是自举加载表加载结束后用户程序开始执行的地址；寄存器配置数目决定了后面有多少个寄存器需要配置：只有当延时标志为0xFFFF时，延时才被执行；延时长度决定了在寄存器配置后延时多少个CPU周期才进行下一个动作；段长度、段起始地址和数据则为用户程序中定义的各个段的内容，并且可以重复添加；最后以0x00000000(32个01作为引导表的结束标志。

　　若要生成引导表，可用CCS最终编译生成的．out文件通过CCS自带的hex55．exe转换程序得到。将hex55．exe文件、．out文件、．cmd文件放在同一个文件夹中，通过DOS命令调用hex55．exe和．cmd文件，即可完成．out文件到．hex格式的引导表文件的转化。．cmd文件用于提供引导表的相关配置信息，以下为一个．cmd文件实例。

• 　　boot：表示生成一个自举加栽表
• 　　v5510：2：生成C55x格式的自举加载表
• 　　parallell6：加载模式是16位外部异步存储器
• 　　a ：要求的输出格式是ASCII格式
• 　　o mvbso．hex：指明输出文件名
• 　　bso．out：指明输入文件名

　　经hex55．exe文件转化后的．hex格式的自举加载表文件是不能直接导入CCS中，CCS只支持将特别规定的DAT格式文件通过LDADDATA导入内存。所以在导入之前必须先将自举加载表转化成DAT格式文件，这个工作可以用VC编写简单的C语言转化程序实现。

　　2．4 TMS320VC5502和Flash的连接

　　EMIF为外部存储接口，通过EMIF接口可灵活地和各种同步或异步存储器件无缝连接。通过EMIF接口可以将TMS320VC5502的存储空间扩展到128 Mbit。存储空间被分为CE0~CE3四个区．每区占用不同的地址。在EMIF的并行引导模式下，ROM固化的Bootloader程序是以字地址0x200000为首地址开始加载程序。Ox200000即为CEl空间的首地址，所以Flash必须接在DSP的CEl空间上。

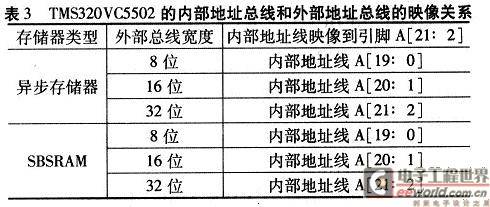

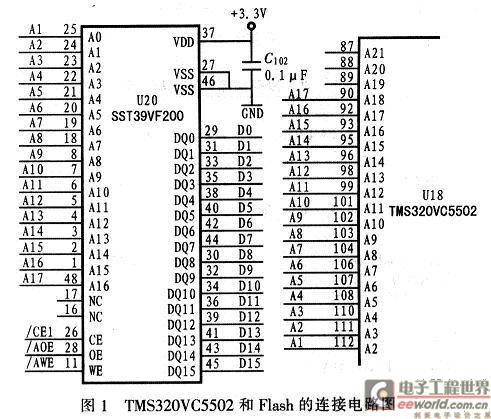

　　TMS320VC5502的EMIF有内部和外部两种地址总线。内部地址总线为A[2l：2]，外部地址总线为A[19：0]。EMIF根据所用的存储器数据线大小自动将内部地址总线移位，以便与外部地址总线连接。外存储器的地址总线应该总是连接在EMIF、的以A2开始的地址线上。例如一个8，16或32位的异步存储器的地址总线A[n：0](其中n表示外存储器的地址线个数)应该连接EMIF的地址线A[n+2：2]。图1给出TMS320VC5502和Flash的连接实例。表3为TMS320VC5502的内部总线和外部地址总线的映象关系。

　　3 并行Flash的烧写

　　3．1 数据烧写程序设计

　　Flash的数据可直接读取，但对Flash的编程和擦除操作则需要通过一系列命令才能进行。SST39VF200的写操作只能将1变成0，而O变成l必须通过擦除操作进行。所以每次写Flash之前必须进行片擦除，使存储单元值变成0xFFFF才能进行编程。擦除命令需要6个周期，编程命令需要4个周期，操作命令如表4所示H。

　　编程和擦除操作都需要一定周期的时间(SST39VF200的单字编程时间是14μs，整片擦除时间是70 ms)。用户可以通过查询标志数据线DQ6和DQ7确定编程或擦除是否完毕。当器件正处于编程或擦除状态时，连续读任意单元的值，D06的值将一直在O、l之间交替变化。当编程或擦除结束时，读DQ6则得到一个恒定值。这里即通过此方法判断操作是否结束。

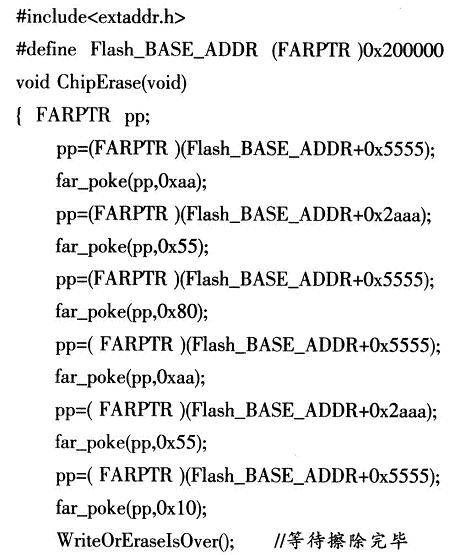

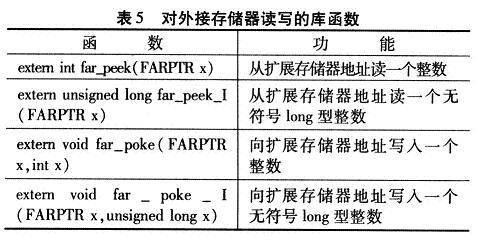

　　根据Flash的编程和擦除命令，编写了相应的C语言程序，其中在TMS320VC55x系列1)SP中，对外接存储器的访问要调用库函数far_poke()和far_peek()。这2个函数包含在头文件中，并且寻址的地址为字地址。以下给出擦除程序，写操作与此类似。表5为对外接存储器读写的库函数。

　　3．2 程序的烧写实现

　　系统在CCS仿真环境下对Flash进行在线编程。先建立一个Flash的烧写工程，并在工程中将要烧写进Flash的自举加载表文件通过CCS的LOADDATA功能直接加载进DSP的内存。根据加载的首地址和数据长度，在仿真环境下烧进Flash中。当然也可以直接在程序中定义一个数组，将DAT文件中的数据赋值给该数组的元素，然后将该数组的每个元素写入Flash。在运行烧写程序之前，要先对EMIF进行设置，因为EMIF默认的是接8位异步存储器，可以通过调用GEL菜单中Init_CE0_Async_16命令完成。

　　4 结语

　　阐述了一种针对TMS320VC55x系列DSP简单有效的Flash烧写方法，并提出了程序自举加载的实现方法。讨论的加载方法包括硬件设计及相关程序，已在笔者实际开发的高精度数据采集项目中使用并成功运行。
