详解12代Intel酷睿处理器的两种核心，是大招还是牙膏？

上周的IntelArchitectureDay上，Intel有一些重磅发布，包括：

• 采用混合架构（类似于传统意义上的大小核设计）的12代酷睿处理器AlderLake；
• 面向服务器的至强处理器产品SapphireRapids；
• 以及面向游戏玩家（XeHPG，Alchemist）与数据中心（XeHPC，PonteVecchio）的Xe架构GPU；
• 还有在数据中心负责“基础设施任务”的新品IPU（infrastructureprocessingunit，MountEvans），在概念上有些偏向于如今流行的DPU；

另外自然还包括生态相关的一些发布和更新，比如说针对各类不同硬件（GPU/CPU/FPGA/VPU等）面向开发者的统一OneAPI。而作为“ArchitectureDay”，这次的主要信息量其实并不集中在产品上，更在于产品“架构”。所以AlderLake的两种核心GoldenCove和Gracemont，自然成为细节阐述中的重点。

有关IntelArchitecutreDay的报道，我们将分成两篇。本篇要详细阐述的是Intel的新版CPU架构GoldenCove和Gracemont，产品层面会主要谈这两种核心架构构成的AlderLake处理器，以及混合架构核心调度策略IntelThreadDirector，并顺便稍微带到SapphireRapids。

Xe架构多款GPU将在后续文章更新中另外做阐述。这次Intel给的信息量相当密集，SapphireRapids和IPU皆可做大篇幅的探讨——这两者将不会作为本文报道的主体。

值得一提的是，这次发布的一些核心IP对Intel而言，可能成为奠定其后续数年架构发展的基础。用Intel的话来说，像GoldenCove这样的核心是“十多年来，最为重大的架构改变和创新”，且其性能提升幅度“甚至大过SunnyCove相比Skylake的提升”。这就让这次的发布相当有看头。

本文篇幅较长，分成5个部分，可选择性阅读。也可直接越过中间部分，看文末给的总结。

1. 十二代酷睿AlderLake概览，捎带提及SapphireRapids
2. 能效核Gracemont架构分析；
3. 性能核GoldenCove架构分析
4. 两种核心的调度机制
5. 总结

12代酷睿AlderLake

感觉11代酷睿出现的时间都还不久，12代酷睿就来了。有关AlderLake的发布也是预期之中的，毕竟Intel也不是第一回做预告了。而且我们也普遍知道了AlderLake将采用“混合架构”——也就是我们传统意义上所说的“大小核”，虽然Intel不用“大小核”这个称谓。

Intel如今的市场压力着实不小，市场上有AMD和Arm的双重夹击，所以在产品更新节奏上加快也是必然。而且从这次的核心架构更新幅度来看，Intel也的确让人惊艳了一把——这些将在后文详细聊到。首先还是来看看相关AlderLake的已知信息。

因为这次并不偏向具体的产品发布，所以详细配置资料并不多，主要信息包括：

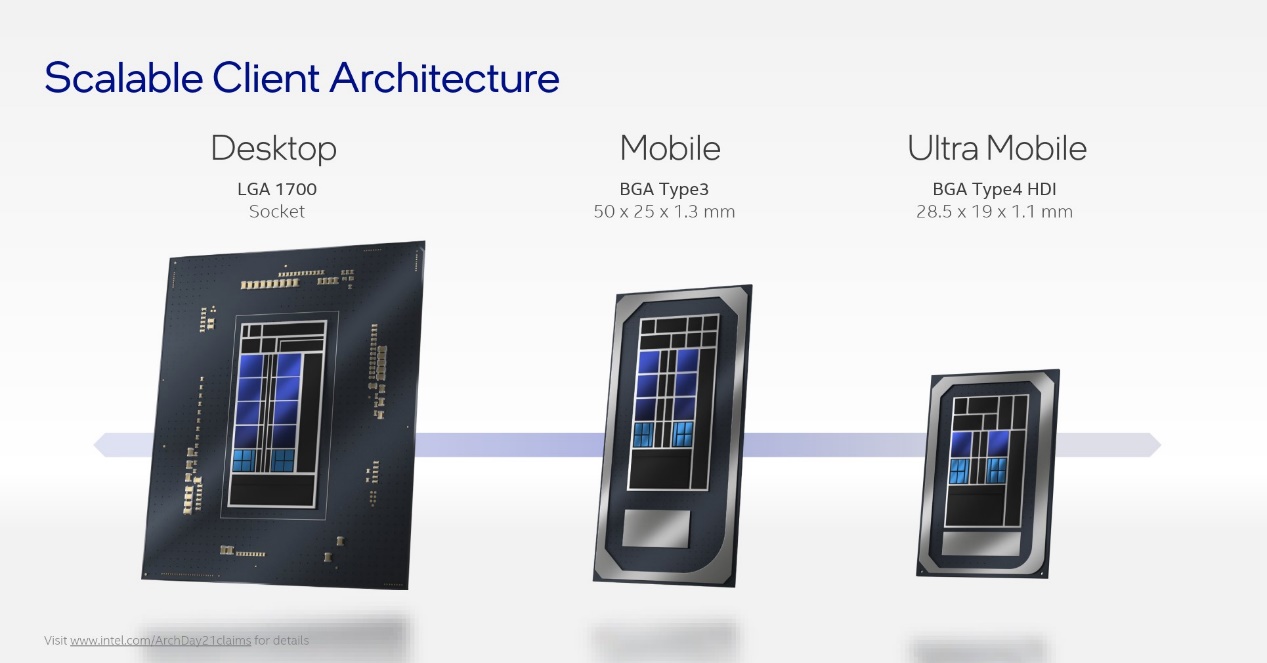

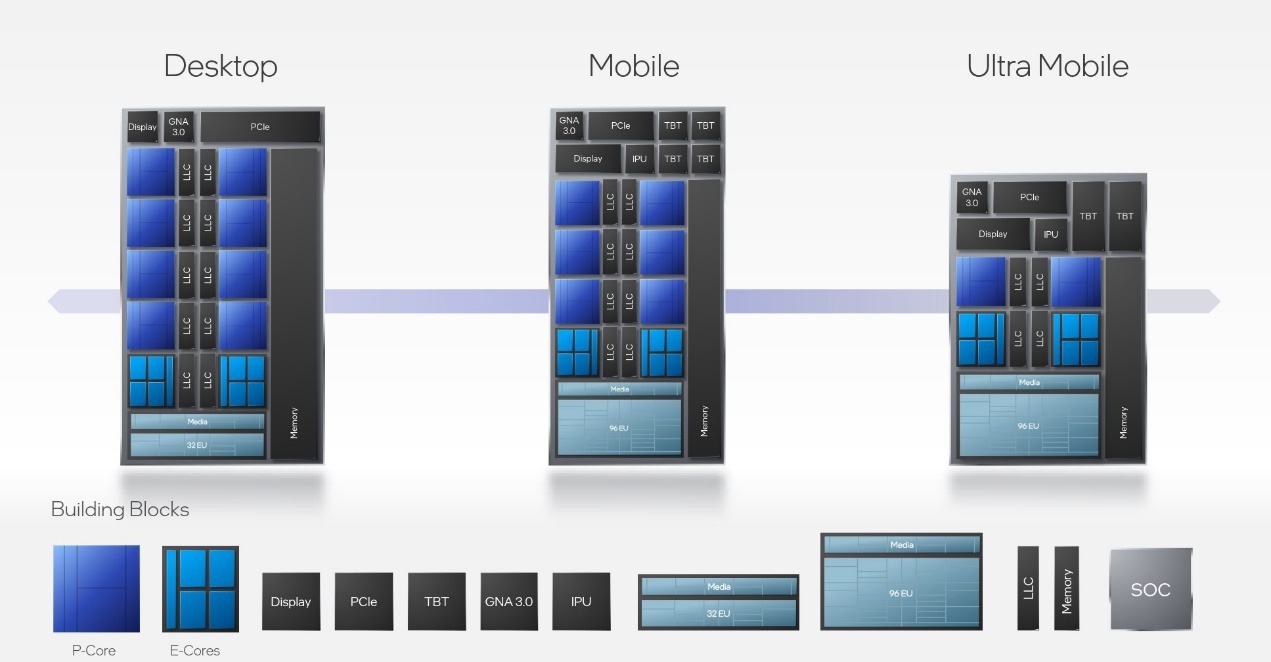

• CPU混合架构设计，性能核GoldenCove，能效核Gracemont——至少包括桌面平台8+8（24线程，能效核心不支持超线程）、移动平台6+8（20线程）、超低功耗平台（UltraMobile）2+8（12线程）的设计方案；LLC缓存至多30MB；
• 沿用至多96EU的Xe核显（桌面平台还是32EU）；
• 内存支持：DDR5-4800/DDR4-3200/LPDDR5-5200/LPDDR4x-4266；
• 总共20条PCIelane，支持最高x16PCIeGen5（桌面平台，最高64GB/s带宽），同时支持PCIeGen4；
• 支持Thunderbolt4、Wi-Fi6E；
• TDP9W-125W；
• 基于Intel 7制造工艺（即此前的10nm Enhanced SuperFin）；

其实从图上来看，还有类似于GNA3.0（GaussianNeuralAccelerator）这样的组成部分，这里的IPU指的是ImageProcessingUnit，TBT则是指Thunderbolt4——这两者好像只面向移动平台，桌面平台是没有的。

这其中的亮点自然就是“混合架构”了，Intel将性能核称作P-core，能效核称作E-core——在AlderLake上自然就是指GoldenCove和Gracemont了。Intel在接受采访时也多次提到，之所以在AlderLake的选配方案中，我们看到的E-core都是8个，是因为其面积很小。从上图来看，4个E-core连带cache才相当于1个P-core。

这种混合架构设计，此前的Lakefield中就用到了。不过先前我们剖析Lakefield的文章里有谈到过Lakefield属于Intel在混合架构设计上的练手之作。在这次的Alder Lake处理器中，P-core负责那些有高性能、低延迟需求，尤其是单线程低延迟需求的任务；而E-core自然能够应对低功耗，实现更高的效率。

Intel这次依然没有像AMD那样，在消费级处理器产品中采用chiplet式的方案（也就更不利于堆出高核心数）。不过这种混合架构设计，尤其是E-core的加入一方面的确有利于实现低功耗和诸多负载任务下的能效提升，而且还有利于提高多线程性能跑分——不会像IceLake/TigerLake那么囧。

我们有特别问到Intel为什么桌面平台需要用到E-core，毕竟桌面平台对于功耗并不是很敏感。Intel的回答是：“即便是桌面端，能效核（E-core）的价值也很大。引入能效核有两方面的好处，一是可以让性能核（P-core）专注于那些需要更高性能的线程，这样更可以充分发挥能效核对需求更大的线程处理效率；另外一个，在整个PC处在相对低任务负载的情况下，通过能效核可以让整个处理器具有更好的能耗表现。”

除了处理器核心，还有各种细节可以一谈。比如有关其中DDR支持，以及对PCIeGen5/Gen4的同时支持都有对应的效率提升方案，还有Xe-LP核显等，由于篇幅原因这里不再赘述。

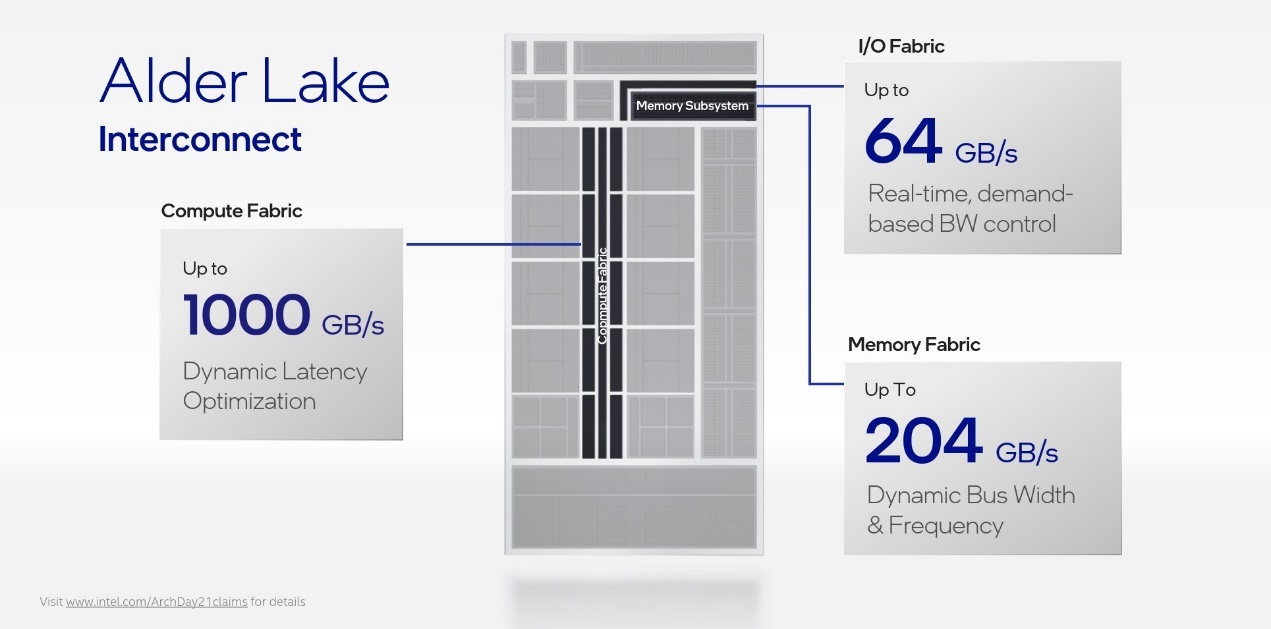

互联方面，处理器内部“ComputeFabric”依然是双ring设计，带宽1000GB/s（每个P-core，或者每一个集群的E-core是100GB/s），通过LLC把核心和图形单元连起来，通往内存——据说其中一条ring可在需要时关闭以实现节能，这个ComputeFabricring的频率有个动态可调范围，针对延迟、带宽优化也能动态选择数据路径；且LLC也能做动态调节。

而I/OFabric最高是64GB/s的带宽；内存Fabric标注的数字是204GB/s，PC平台估计很难达到这个极值，内存本身的带宽会成为瓶颈。

从ring互联的图来看，4个E-core在ring上仅作为一个stop，这个待遇和P-core还是大不一样的。不知道这会否造成拥塞。

另外有一点格外值得一提，就是这次的AlderLake将不再支持AVX-512，这主要是因为Gracemont作为E-core并不支持AVX-512。一般同处理器中不同架构的CPU核心，会采用相同的指令支持——虽然不同指令支持也可以实现，但这在设计上会造成显著的复杂性。Arm那边也是这么做的。

虽然和Lakefield一样，AlderLake的P-core部分对于AVX-512仍然有对应做出支持的晶体管，不过由于E-core的存在，这部分区域对于PC市场而言就“屏蔽”掉了。不知道通过BIOS禁用E-core之类的手段能不能把AVX-512的支持找回来；以及下一代酷睿产品上，AVX-512会不会回来。不过Gracemont依然支持AVX2，典型如VNNI指令（用于神经网络），表明Intel还是不曾放弃原属AVX-512的部分特性。

之所以在设计上，没有去掉GoldenCove的AVX-512硅实现部分，是因为SapphireRapids并没有像PC平台那样用上混合架构设计，而仅启用了P-core。SapphireRapids至强处理器的GoldenCove自然就支持AVX-512了。有关SapphireRapids的部分，这里稍微谈一谈。

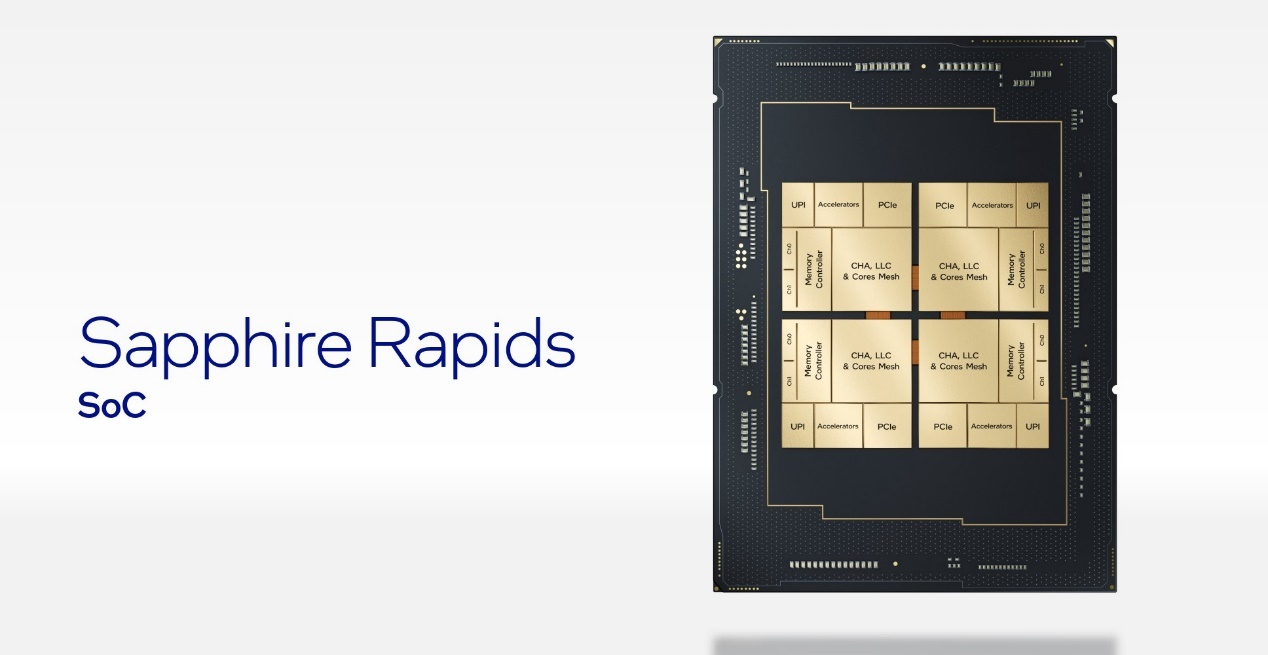

Sapphire Rapids也是很早就预告了会与Alder Lake共同到来的服务器处理器产品。除了Golden Cove应有的特性一应俱全，Sapphire Rapids本身为弹性扩展终于用上了chiplet式的方案，不同die之间采用Intel拿手的EMIB 2.5D封装技术，“55μm bump间距”方案。上图就能看到4片die的连接。

作为面向数据中心的至强处理器，SapphireRapidsSoC之上也出现了不少专门的加速器，比如说DSA数据流加速器，“用于offload最常见的数据移动任务”；QuickAssistTechnology引擎，加速加密和压缩/解压缩等等。符合时下走向高效“专用”的路线。

与此同时I/O方面，CXL技术用于数据中心内的内存扩展和加速器用途，此前其实就已经有了这方面的消息；DDR5、PCIeGen5支持不用多说，QoS，DDI/O；提升UPI技术实现多socket性能扩展，实现更高的速度、更宽的宽度。存储方面，增加共享LLC（全核共享LLC至多>100MB），以及有产品版本是在封装中集成了HBM内存的，且可做HBM+DDR多层级内存实施方案。SapphireRapids并非本文要探讨的重点，更多特性此处不再多做介绍。

能效核，据说比以前的大核彪悍

我们在Lakefield产品分析中就谈到过，Intel的“能效核”E-core——或者我们日常探讨时习惯说“小核心”，与Arm那边的“小核”可完全不是一个概念，核心宽度、乱序架构等都不是Arm的“小核”在规模上可相提并论的。Intel的能效核——又可以叫mont家族核心，缘起自其Atom处理器产品线。

此前Lakefied所用的E-core代号为Tremont，而今年AlderLake的E-core则叫做Gracemont。这次Gracemont的改进可谓相当的巨幅。Intel将其与Skylake做了比较。我们知道，Skylake是Intel最初于2015年推向市场的，后续KabyLake、CoffeeLake、WhiskeyLake、CometLake等都基本共享了Skylake微架构——一直到IceLake问世才打破了传统。

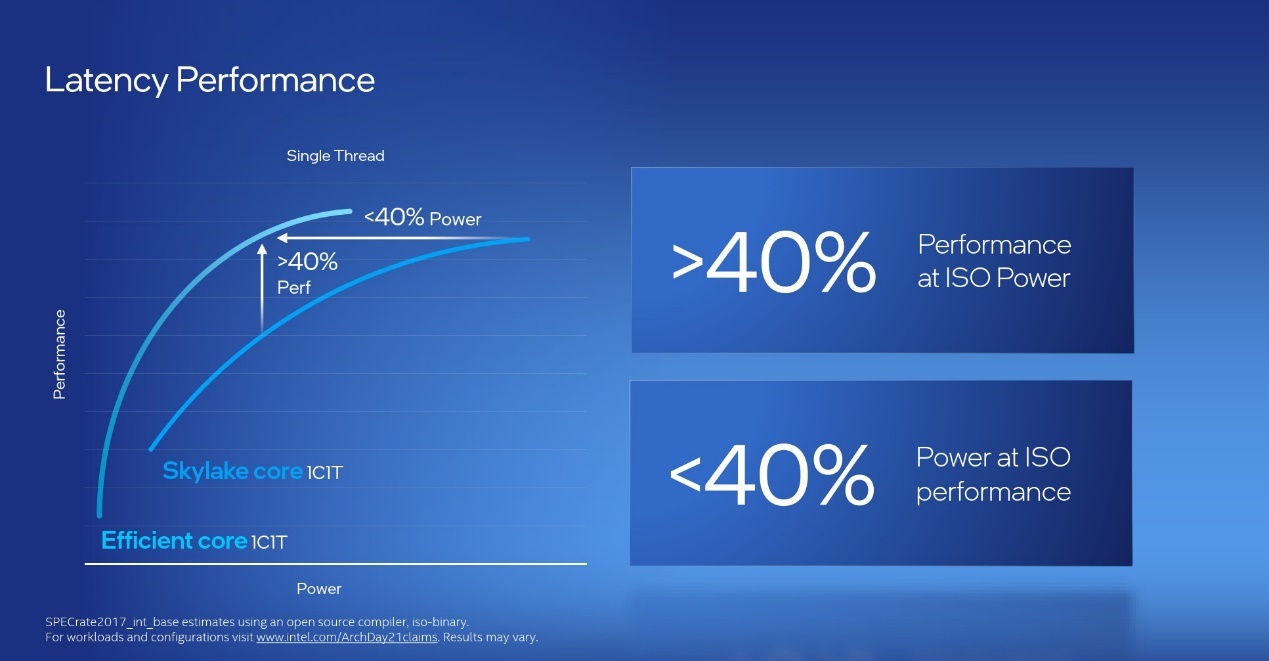

Intel表示，以1C1T（单核单线程）来比较Gracemont与Skylake，则相同功耗下前者性能比后者高出40%+；相同性能下，功耗<40%，“换句话说，Skylake内核要达到同样的性能，功耗会增加2.5倍。”

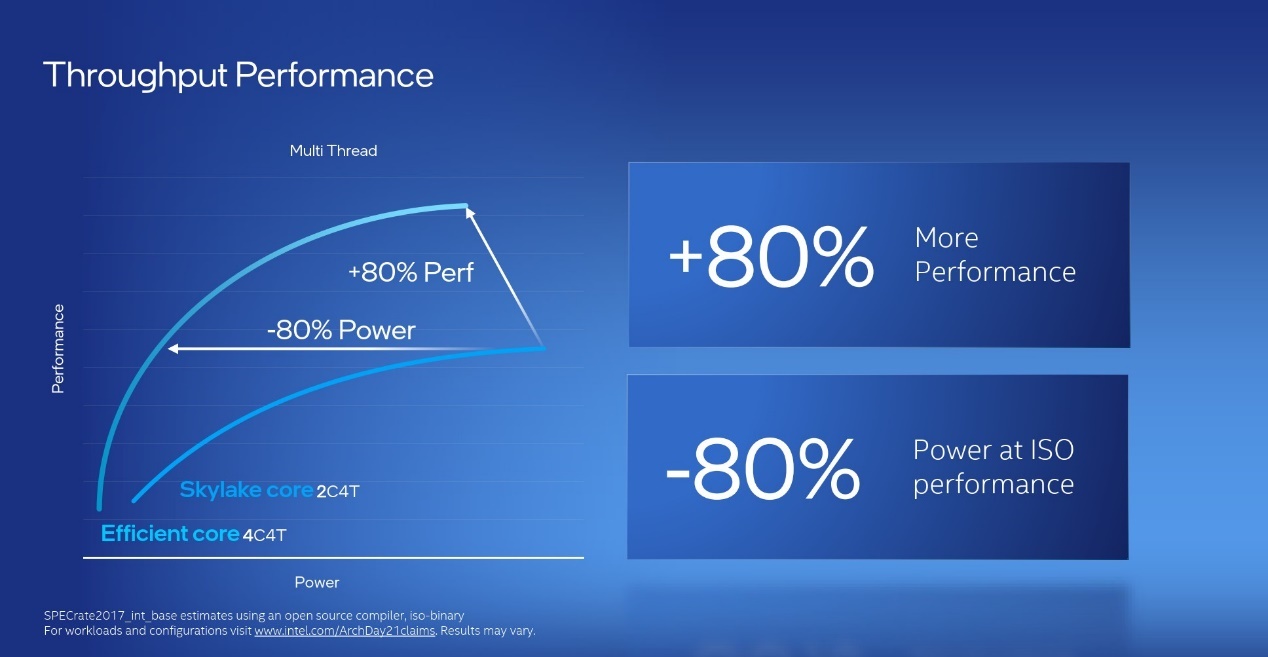

多线程性能上，Intel比较了Gracemont的4C4T与Skylake的2C4T（E-core不支持超线程），则前者性能比后者高出80%；相同性能下，前者功耗比后者降低80%。

这两组数字实在是有些恐怖的。是不是可以说3年前的电脑CPU，性能还不及现在的小核？当然也不能这么说。一方面是预计Gracemont的频率不会提得太高，毕竟这是“能效核”。另一方面，这是SPECrate2017_int测试，要说浮点性能也非这类小核的强项。

但其效率提升绝对是实打实的，而且在某些基准测试中预计可以刷一波存在感。另外就是为达成指令支持与大核的对等，Gracemont加入了AVX2支持，似乎也是首个支持AVX2的mont家族核心。接下来就来看看Gracemont核心的架构变化情况，可参照此前我们对Tremont核心的解读。Intel概括其为“深前端，宽后端，优化设计”。

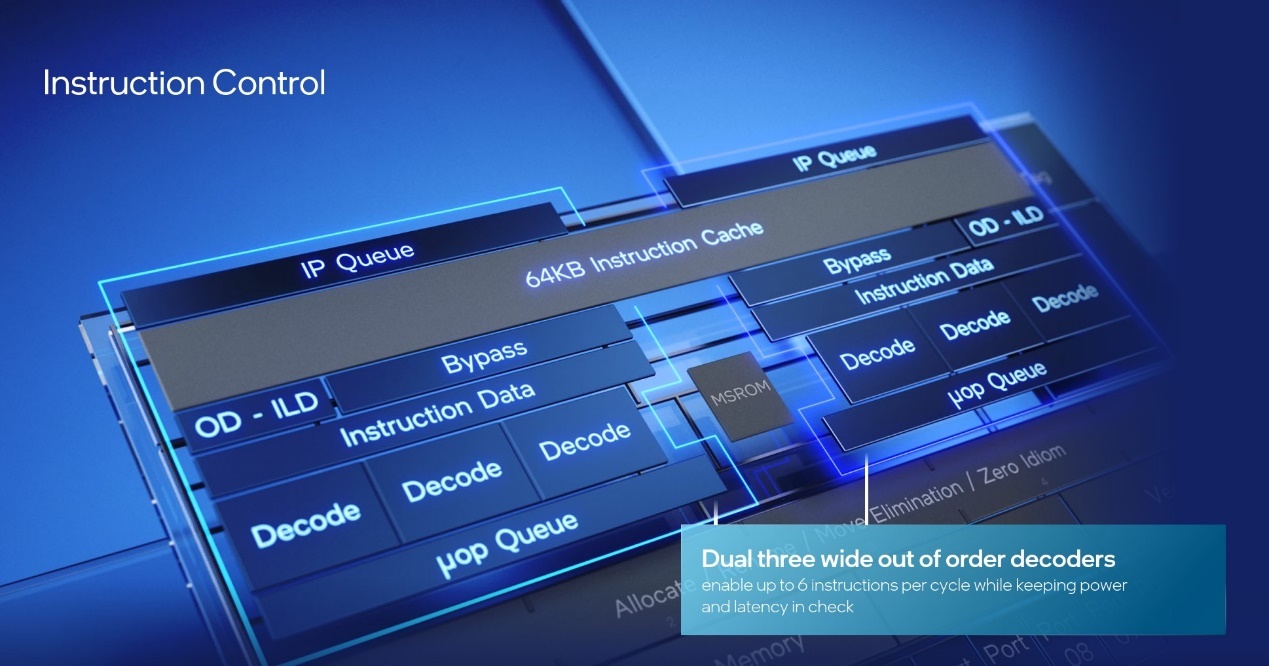

Gracemont前端部分是6-wide解码，实际上是和Tremont一样的两条3-wide路径，两路解码并行每周期3条。不过这次L1-Icache尺寸显著增大至64KB。此外分支预测器有显著加强，配套5000条目的BTB分支目标缓存大小，据说是比以前加深了，让指令队列做到预测更精准。

有关解码的部分，x86指令变长是众所周知的。预解码操作开销比较大；在确定前一条指令长度之前，是无法明确下一条指令的。Mont家族核心不像性能核，并没有μopcache，所以指令在获取的时候每次都需要做解码。

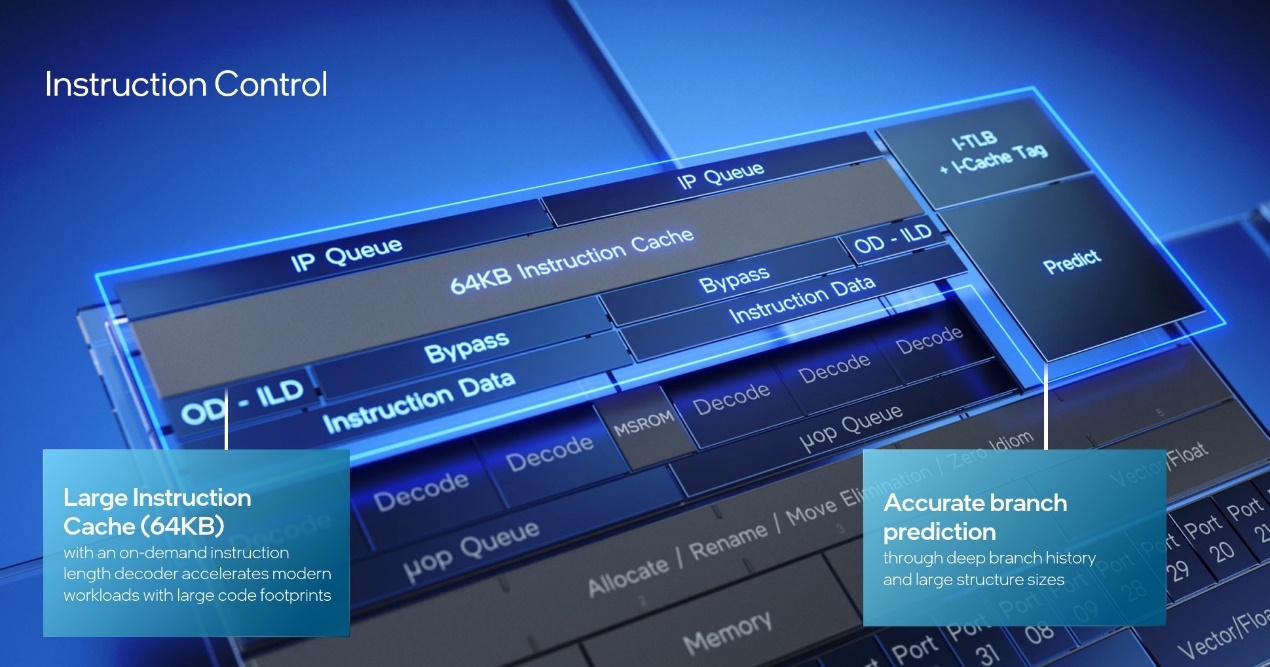

在Gracemont的设计中，引入了一种按需式（on-demand）指令长度解码器（图中的OD-ILD）。这种方案会产生预解码信息，和指令cache一起存储。如此一来，就能从L1-Icache二次取指（在指令长度数据存在于cache中的情况下），绕过（Bypass）预解码阶段，节省周期了。

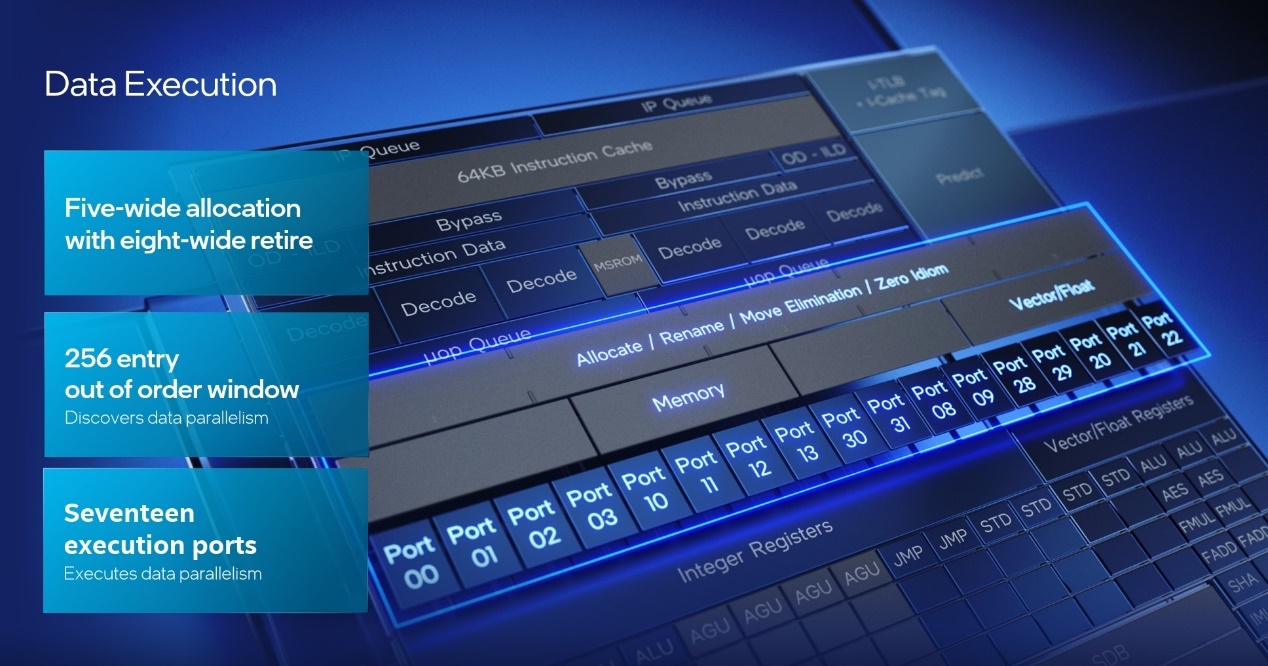

架构中段部分（乱序引擎），ROB（重排序buffer）尺寸这次增加到了256条目——这对小核心而言是比较大的size了，就这一点也在乱序度上胜过了Skylake。与此同时比较令人惊讶的是配套的总共17个执行端口，比上代Tremont核心不知多到哪里去了。放在后端里面，的确是“宽后端”的设计（性能核GoldenCove也就12个）。

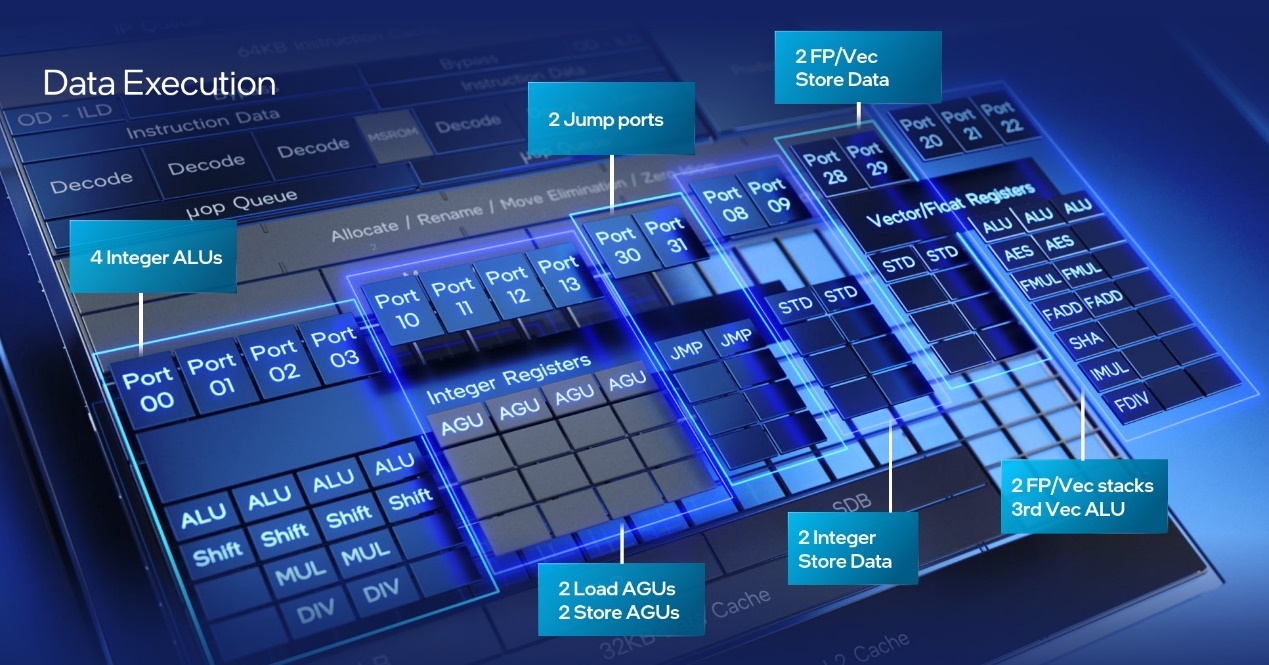

后端执行单元部分包含4个整数ALU，其中2个能做MUL/DIV（乘法/除法）；4个AGU（地址生成单元），2Load、2Store；2个分支端口；2个额外的整数存储端口；2个浮点/矢量存储单口；3个浮点/矢量ALU（2xAES/FMUL/FADD，1xSHA/IMUL/FDIV）。

这么宽的后端，相较Tremont而言是一次比较大的跃进，前端怎么喂饱后端是个问题。前文提到了Gracemont在指令集支持方面，加入了AVX2，而且有加速AI任务的AVX-VNNI；以及一些安全相关（如CET，Control-FlowEnforcementTechnology）的支持。想必这种指令对称性实现，也增加了设计的复杂性和规模。

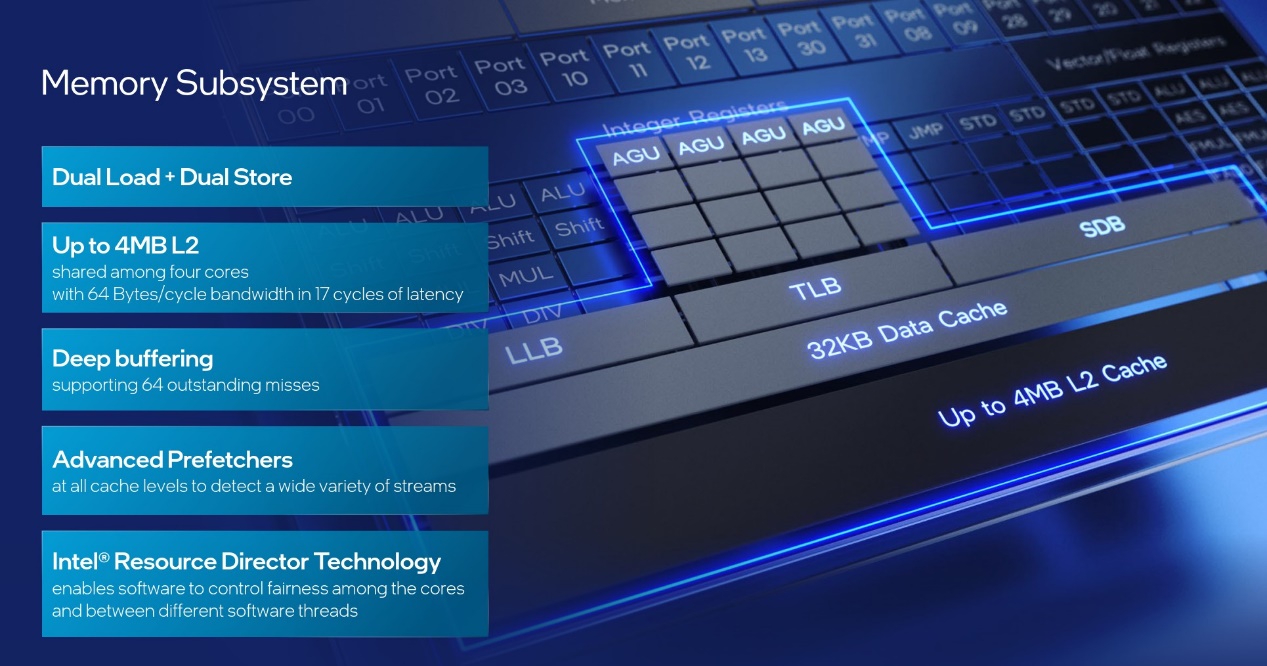

存储子系统部分，前面提到AGU相关的规模加倍（每周期2load+2store地址生成操作），还包括32KBL1-Dcache，意即2x16字节load与2x16字节store至L1-Dcache。

前面的大图中已经看到了每4个Gracemont核心共享最多4MBL2cache（可选配2MB），17周期延迟。L2cache可支持每核每周期读/写64字节。L2cache带一个64条目的fillbuffer，用以支持所有cache未命中至LLC或内存。

共享L2cache以每核心分配到512KB来算，满载场景下，如前文所述这一整个集群（即4个核心）的E-core在CPU内部的ComputeFabric上只是一个stop，未知是否可能产生瓶颈。

性能核，驱动下一个10年的基础

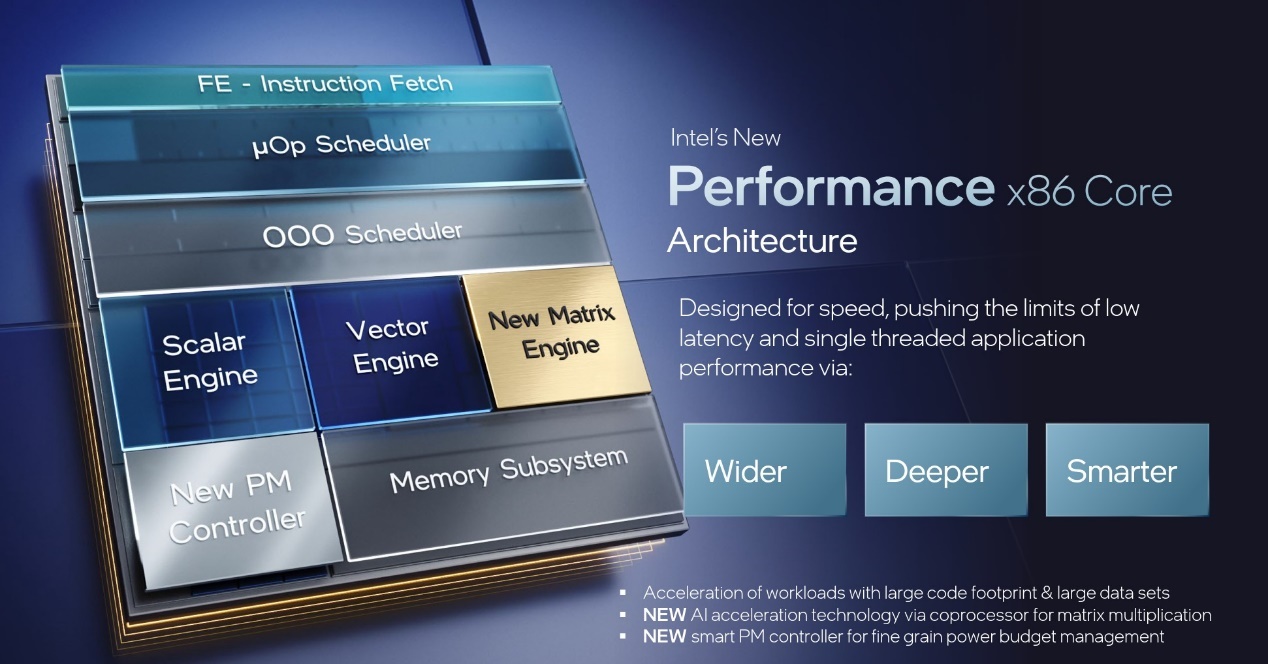

接下来就该看看这次最大的重头戏GoldenCove性能核了，“专为速度而设计，推进低延迟与单线程应用性能的限制”。Intel对于GoldenCove的总体评价是，“更宽、更深、更智能”（wider,deeper,smarter），这次更新在这三者的体现上还是相当有趣；另外从下面这张图来看新增了MatrixEngine矩阵乘引擎，用于AI加速——不过主要是面向SapphireRapids，而非AlderLake的；以及PM电源管理控制器，实现更高精度的电源预算管理。

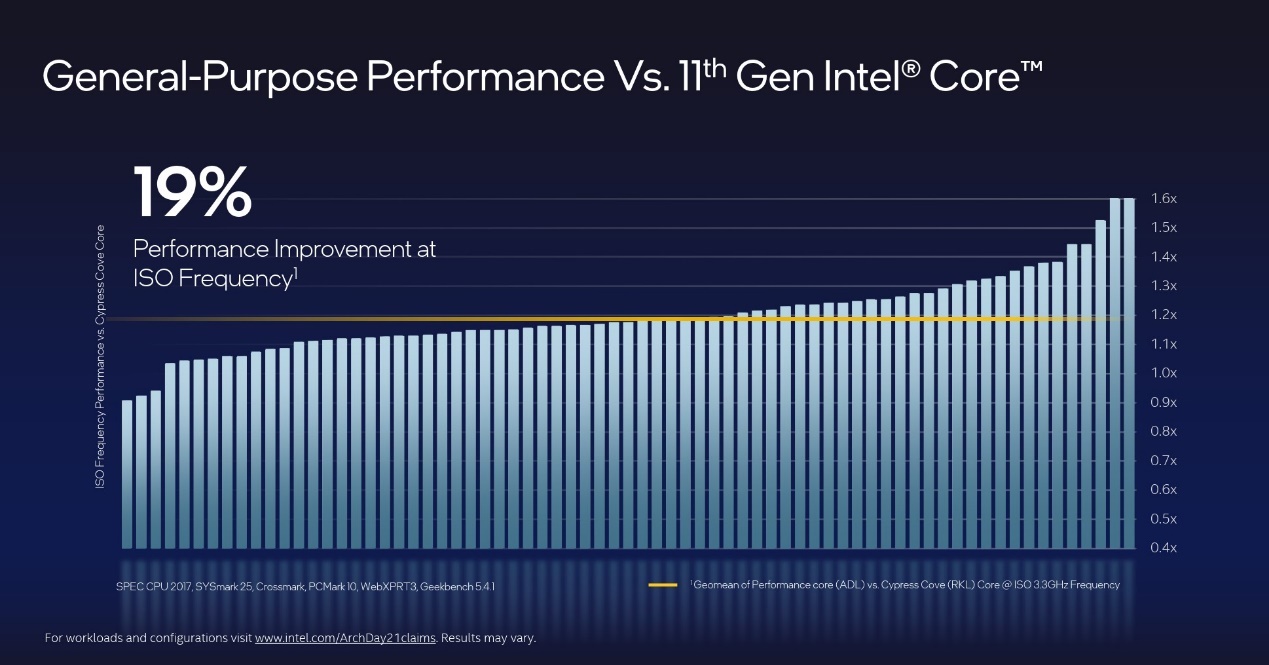

首先来看总体性能提升描述。Intel提到，“本次微架构提升水平，从通用性能来看，覆盖较大范围的工作负载，平均提升大约是19%。”这里19%的数字指的是同频下的性能提升，意即可理解为IPC提升。19%的IPC隔代性能提升绝对是相当大的幅度。

Intel方面说，“这种程度的提升，甚至比SunnyCove核相较Skylake核的提升还要大。”不过针对这张表有两点需要注意，其一是注意小字部分提到，这里与GoldenCove做对比的是CypressCove，也就是桌面端11代酷睿处理器的核心。11代酷睿的桌面版处理器用的仍是14nm架构，属于SunnyCove的向前移植版本；在性能上应当会略弱于TigerLake的WillowCove核心。不过19%也依然是相当惊艳的数字。

另一点是，这个19%的数字是个均值。是Intel从SPECCPU2017、SYSmark25、Crossmark、PCMark10、WebXPRT3、Geekbench5.4.1等测试综合后的结果。从这张图来看，某些性能测试甚至能够实现1.6倍的性能提升，但似乎也有一些测试是存在倒退的。这是未来需要研究的部分。

从这19%的数字也能看出一件事：在AMD那边推行Zen/Zen2架构之际，Intel慌忙迭代了Skylake，以实现性能上的一次飞跃。其实以以前PC/服务器行业的常规来看，以SunnyCove为基础做改进和迭代，还是可以沿用数年的——当时SunnyCove就实现了相比Skylake大约15%左右的IPC提升，后续的WillowCove就属于一个小改款。只是如今的市场格局不似从前了，Intel也早就无法像过去那样高枕无忧；不过短短两年时间就又来了一次IPC飞跃。不得不慨叹，如今的电脑真是撑不了多久就得被淘汰；以及PC处理器市场竞争的愈发激烈。

另一方面，Intel也提到这次的P-core“不仅是Intel有史以来所造最高性能的CPU核心，也会成为驱动未来下一个10年计算的CPU架构性能基石（stepfunction）”。所以这次的GoldenCove在微架构改进上，还是相当的大胆，并且对Intel而言必须具备前瞻性。

Golden Cove的前端部分有了显著的加宽，此前苹果M1刚发布之际所有人还在大肆盛赞M1的架构有多宽。而且似乎基于AMD此前所述，x86变长指令做解码，要做前端拓宽是存在难度的。但Intel这次好像反手给了一记耳光。

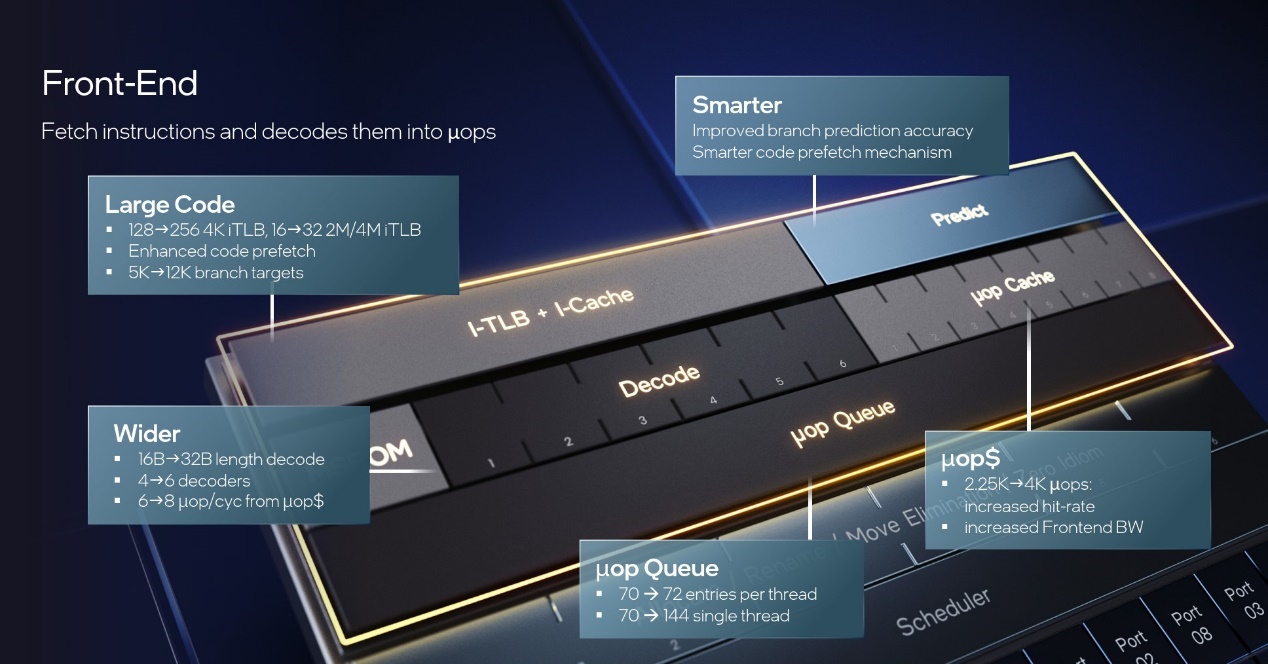

GoldenCove的解码宽度从4-wide增加到了6-wide，以及解码宽度增加50%，虽然我们不清楚Intel具体是怎么做的，不过对x86而言这必然会增加前端电路的复杂度。此外配套fetch宽度每周期增至32字节，fetch带宽翻倍。

μopcache自2.25K条目增加至4K，发出从6μop/周期增至8μop/周期——跟上主流步伐的节奏，增加命中率并进一步减少需要走解码路径的开销。μop队列单线程队列容量跨越至144条目，开启超线程则小幅增至72条目。I-Cache仍为32KB，不过iTLB4K页从128条目增至256条目，2M/4M页增至32条目，实现更大代码覆盖能力，针对大代码也能实现延迟表现的提升。

解码宽度加宽以后，指令预测机制自然也需要进一步优化，否则会面临预测错误后更大的惩罚。Intel提到有关这方面的努力，主要包括L2分支目标缓存（BTB）结构由5K条目增长至12K条目，近2.5倍的大幅提升，比隔壁家的Zen3大了很多。Intel在这页PPT上标注“smarter”，意指分支预测精度提升。演讲中提到“更智能的代码预取机制”，“用机器学习算法，动态缩放其（BTB）尺寸，不需要的时候就关闭多余容量来节电，需要的时候开启额外容量以提升性能”。

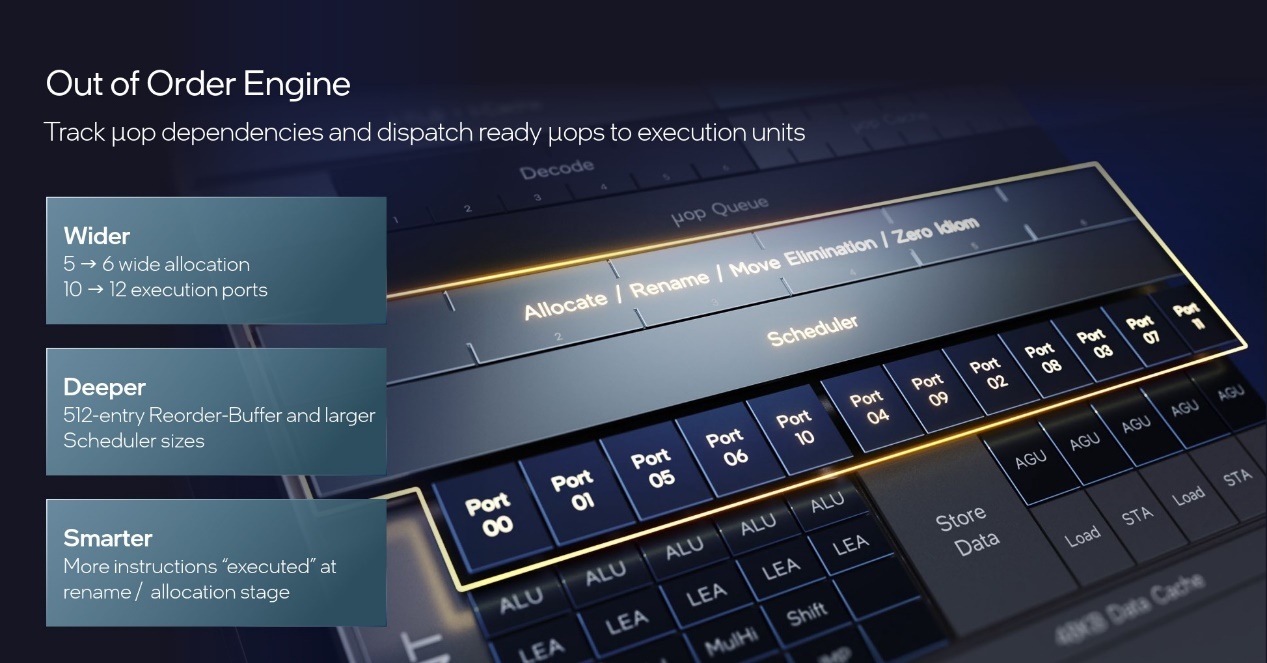

前端的拓宽看起来是全方位的，也最能体现GoldenCove在架构改进上的革新。核心中段（乱序引擎）的变化也很大，μoprename/allocation从前端过来的宽度从以前的5-wide变为6-wide，往后端去。

ROB（重排序buffer）则加深到了512条目，以前是352——还记得我们分析M1的时候强调苹果的ROB深度极深吗？GoldenCove上的ROB部分配置目前应该也仅次于苹果，远超Zen3了。感觉加了能效核心以后，这种大核上的拓宽操作也能变得更放心？未知高性能区间的能耗表现是否会因此有什么影响。

Intel方面谈到P-core有个智能机制，可通过在allocation分配阶段执行一些简单的指令，来打破指令的依赖链（collapsingdependencychains），以此实现资源节约，提升效率。似乎从前端开始的比如BTB，和此处allocation阶段等细微处的“smarter”改进，可能都着意于在架构拓宽后尽可能地提升效率，在必要时降低能耗。

GoldenCove的执行端口由10个变为12个，仍然是融合型的执行端口设计：前文提到Gracemont的时候，从图片中可以看到，其整数和浮点/矢量执行端口是分开的管线，但Intel的大核普遍都不走这个路线。

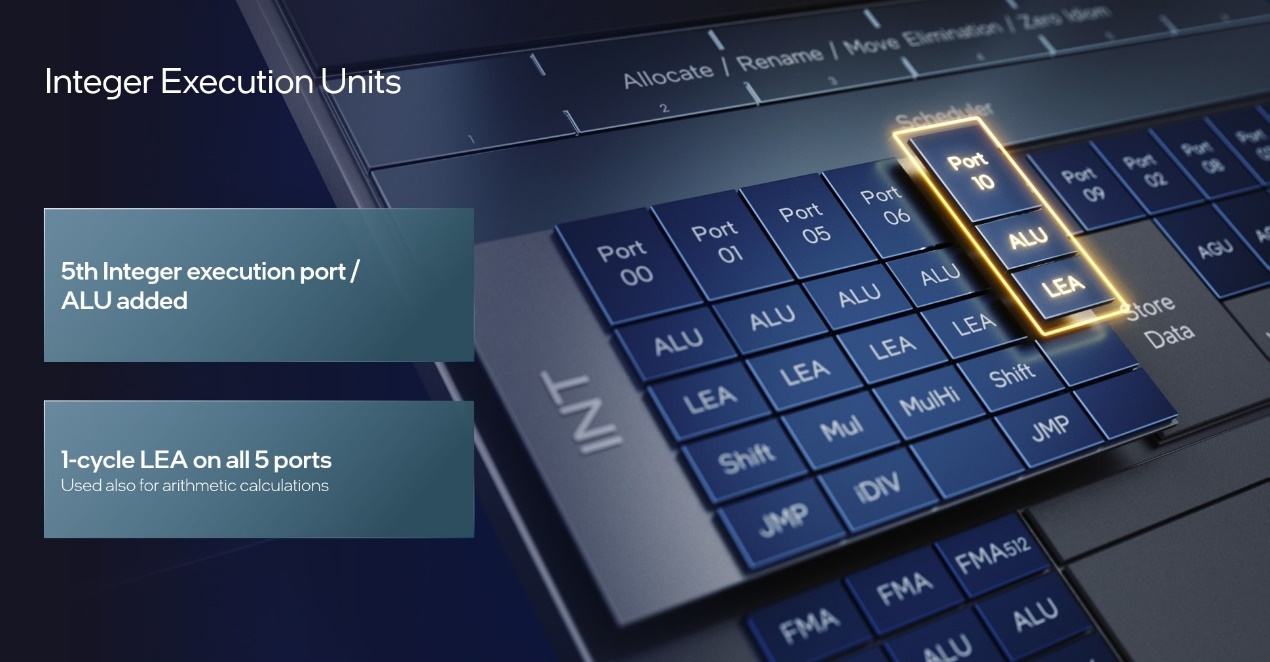

整数执行单元部分，多加了一个执行端口和对应的管线，其下是ALU和LEA。“所有5个LEA执行单元，都能用于做一般算数计算，如加法、减法和一些固定数字的乘法。添加在port10上的LEA，也可在单周期内执行各类操作。”

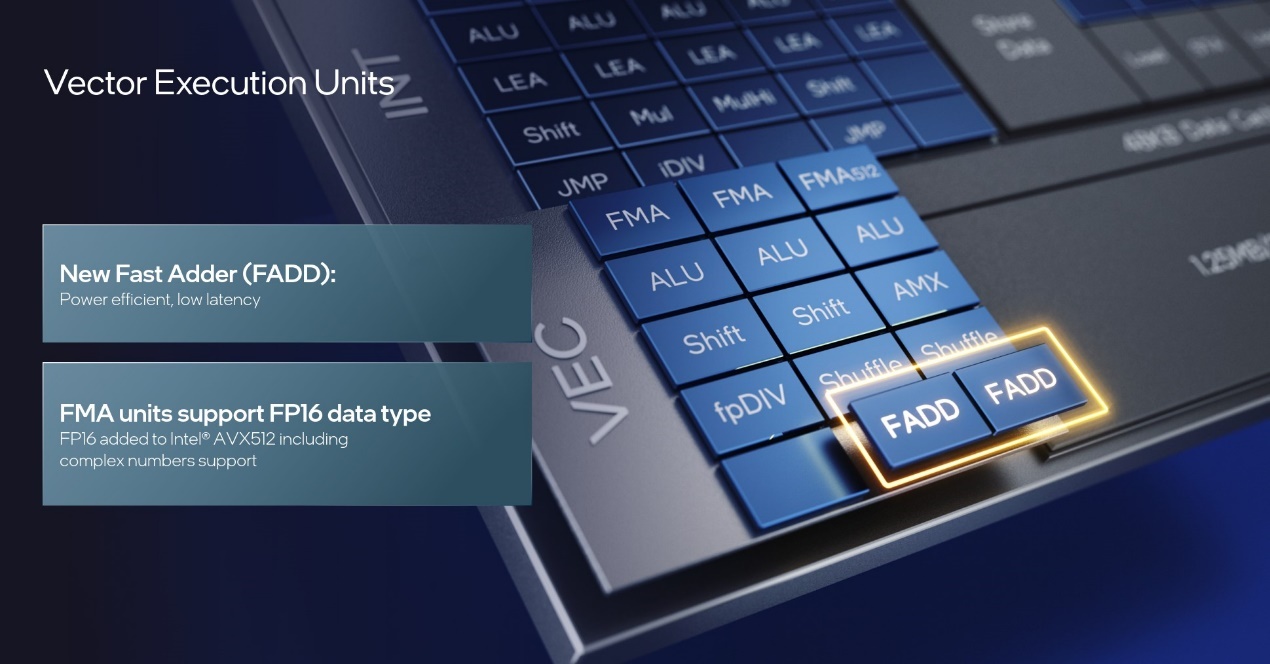

浮点/矢量执行单元部分，在port1和5之上新增专门的FADD（浮点加），相比以前用FMA显著提升了效率。另外，AVX-512引入了FP16数据类型支持，虽然AlderLake上并不会表现出这项特性了。其实后端的宽度相比前端的大幅变化，似乎没有发生什么大改，也许一方面是在为将来的架构更新做铺垫，以及需要兼顾数据中心端GoldenCove更多特性的实现。

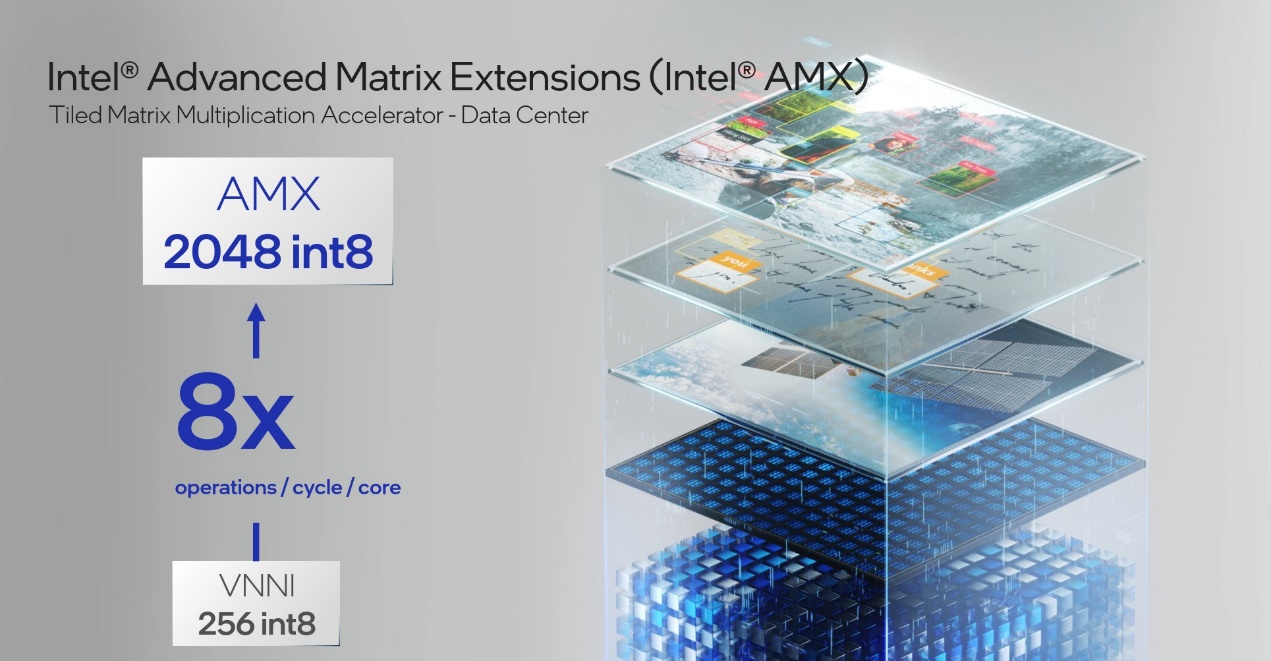

这里另外可以额外展开的是AMX（AdvancedMatrixExtensions），上面的后端执行单元部分也能看到。这是用于AI应用IPC显著提升的加速单元，用于机器学习inference和training，主要其实是面向数据中心，是SapphireRapids的主要组成部分，理应不会在AlderLake的混合架构设计中得到支持。我们简单地说说。

其实VNNI已经主要提供了INT8inference能力，不过Intel认为这是不够的，所以AMX对此推升了8倍，每核每周期可实现2048次INT8操作，和2-wideFMA上运行的VNNI相比，计算吞吐量高出8倍，功耗则少于3倍。AMX也能每周期执行大约1000次的Bfloat16运算。其具体构成，我们在未来有机会聊SapphireRapids的时候再说。

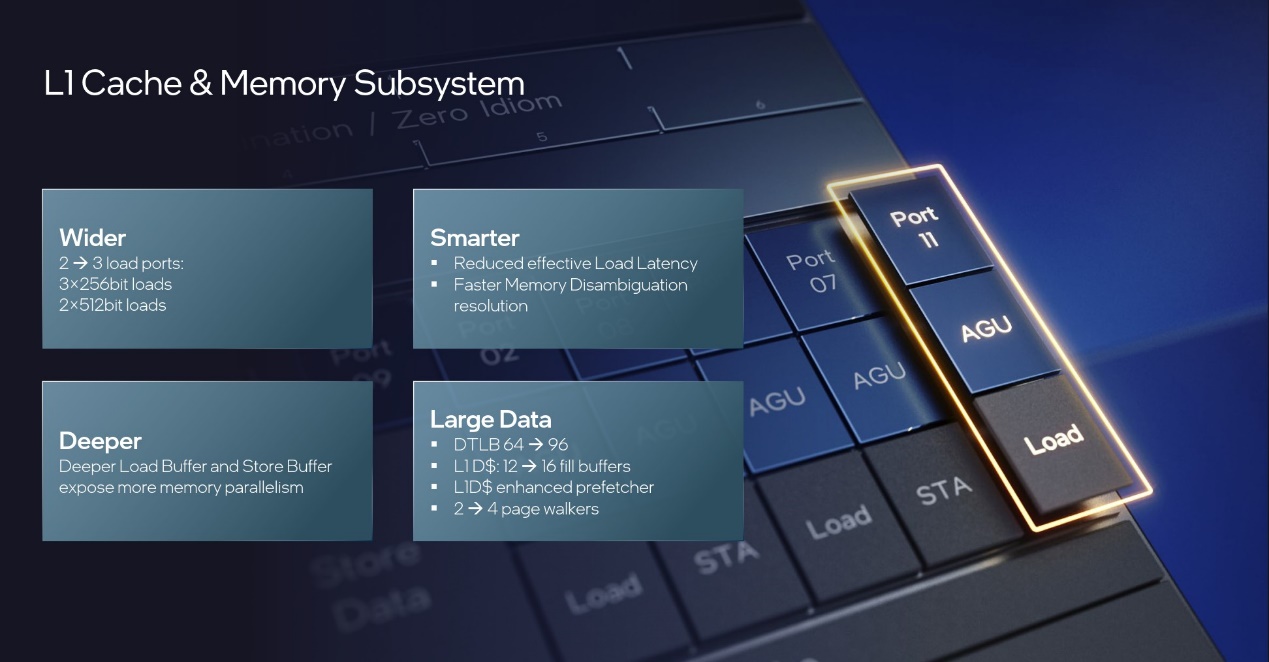

接着说GoldenCove的存储子系统。新增了一个port11执行端口，带loadAGU，提升load操作带宽，每周期3x256bitload操作，针对数据中心维持从L1的2x512bitload操作。

为实现进一步的存储并行度，Intel提到其“内存子系统学习如何想必以前，以更高的效率识别独立的load和store操作。识别到冲突以后，可立即响应，实现极低限度扰乱下的恢复。”包括存储数据直接load操作的时延优化等，虽然具体的也没怎么细说。除此之外，L1-DTLB相比之前增大50%到96条目，L1-Dcache本身可并行fetch更多25%的未命中。

另外load与storebuffer增大，增大多少未知；L1-Dfillbuffer由12条目增多至16。L1-Dprefetcher提升方面据说有很大幅度的提升（confidentlylockonastridepatterns…extendeditsreach8xcomparedtothepreviousgeneration）；以及Pagewalker由2增至4，主要对大型、不规则数据集的工作负载有显著提升。

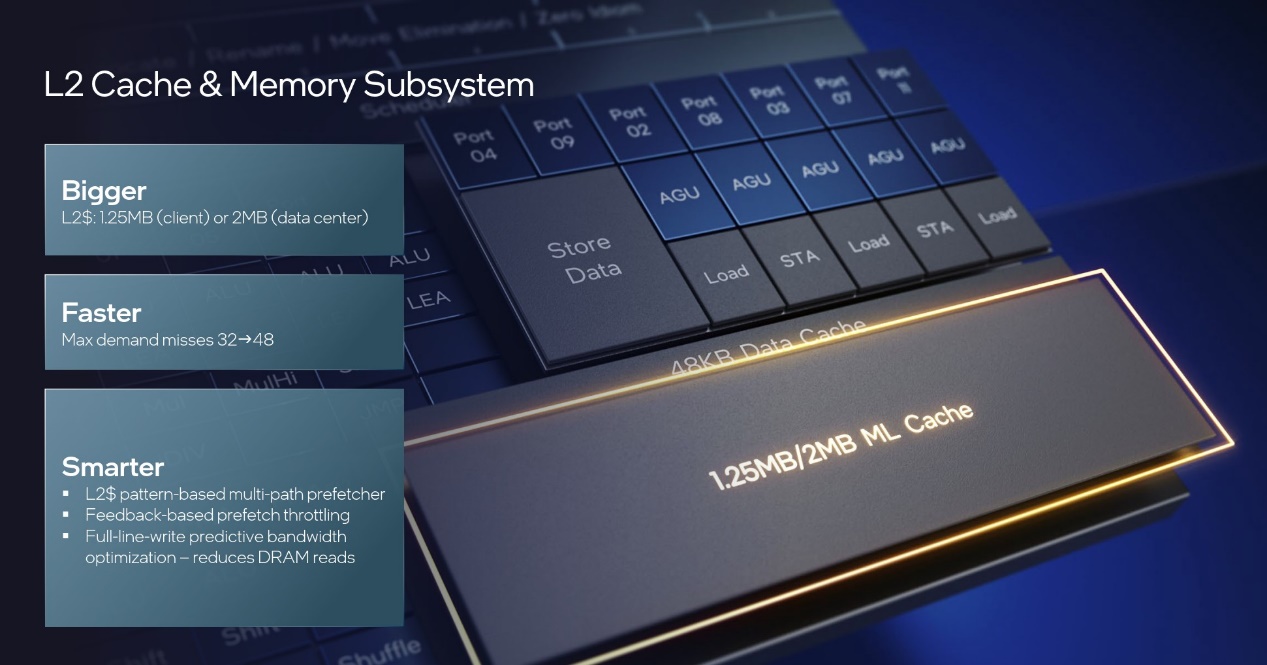

L2cache部分，对AlderLake这个消费端处理器产品而言分配每核心1.25MB大小，数据中心的SapphireRapids则为每核2MB。另外，缓存未命中可并行处理的数量从此前的32提升为48。此处，Intel强调“全新的L2prefetch预取引擎，更深入地理解程序行为。这个引擎会观察运行中的程序，估算未来的存储访问模式。”

除了以上提到的这些，这次的P-core也有“核心自主、细粒度的功耗管理技术”，P-core继承了“新型微控制器，能够以微秒的粒度（而非毫秒）来捕捉、负责事件，基于实际的应用行为来提升功耗预算利用率。最终实现对于任意应用更高的平均频率。”这是文章这部分最开头那张图提到的PM提升。

核心间的调度机制

最后一部分来谈谈Intel这次着重强调的IntelThreadDirector机制，用于核心间的线程调度的。在用多种不同核心的情况下，处理器或者操作系统就需要对此有感知，分析行进中的每个线程，实现智能的调度，才能给到真正比较好的体验。

Arm及合作伙伴，以及谷歌Android在配合上也已经有相当多年的经验了——虽然这个部分似乎并不怎么为外人所知。比如高通骁龙810比较早地应用了类似EnergyAwareScheduler的方案，是更早从PELT做转向的——此前Arm也在这方面多有探索，毕竟大小核甚至更多集群的核心是Arm阵营的常规。在线程于大小核心的迁移上，Intel对面阵营可是做出了多年尝试的。

而微软和Intel，除了有前期的Lakefield练手，在AlderLake上做这种实践还算是新手。而且需要考虑一个问题，就是Intel处理器普遍还在用超线程技术，这给线程调度增加了进一步的难度。Intel对此提出的就是IntelThreadDirector方案。

Intel这边作为芯片厂商来说，其角色应该是帮助操作系统做出智能决策，应付游戏、内容创作、生产力工具等各种类型的负载，令其动态适应温度、功耗的变化。与此同时，在生态方面Intel和微软应该做的，也是在几乎不需要软件开发者重写代码的情况下，就实现软件任务方面的调度工作。

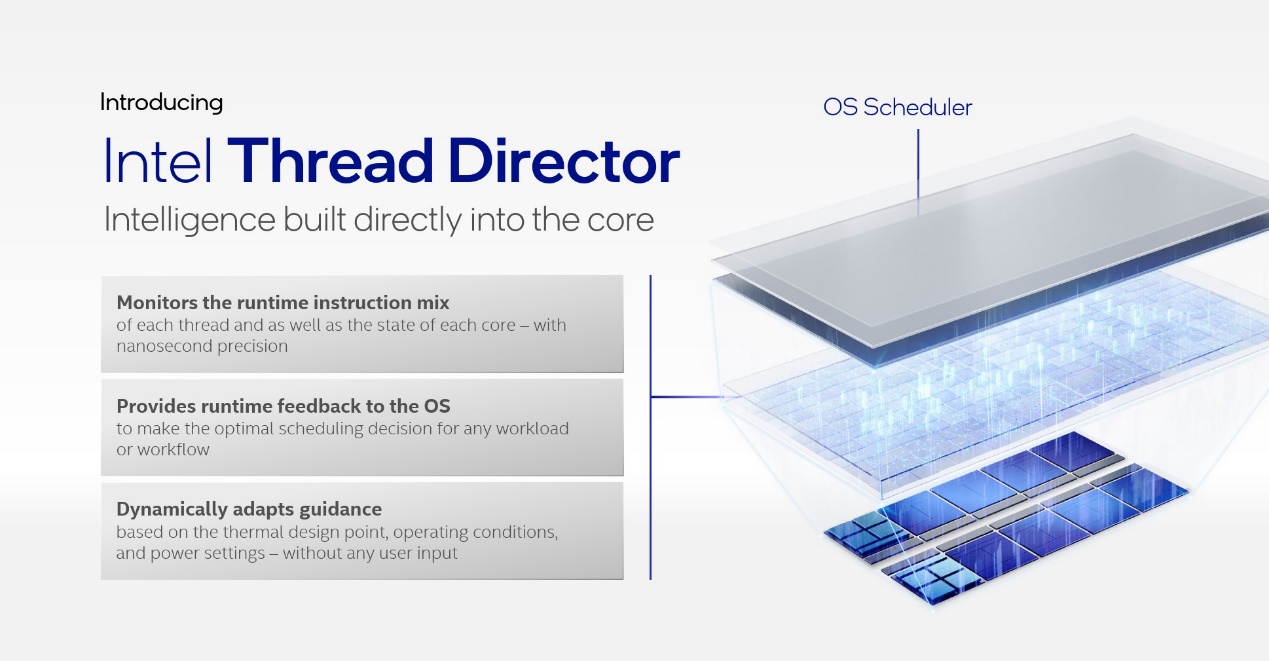

这种ThreadDirector方案，在Intel这一侧是以较细的粒度监测指令组合、每个核心当前的运行状态、相关微架构的情况。把这些信息都收集起来，提供给操作系统，让操作系统做调度决策。这里的操作系统当然就是Windows11了——Windows10应当并不支持硬件级的ThreadDirector，而会用一种叫做HardwareGuidedScheduling的机制就操作系统层面做调度。

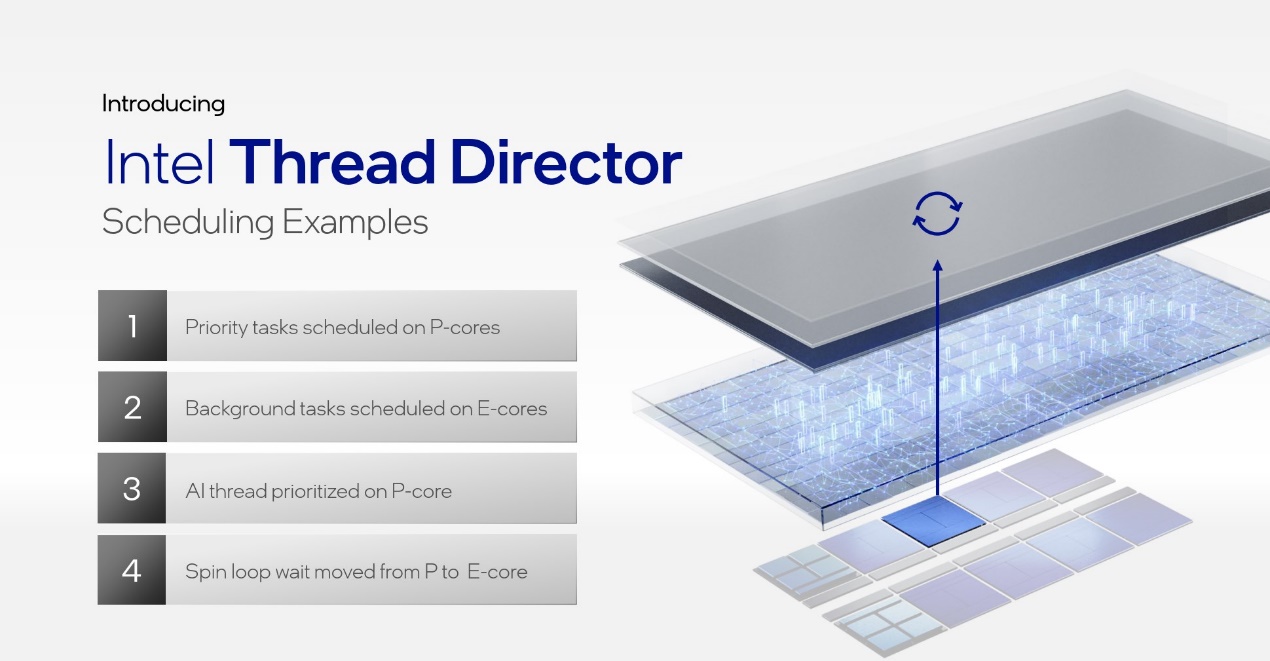

虽然Intel并没有具体说这种ThreadDirector方案是怎么做的，但举了两个例子。比如用户启动了游戏或者内容创作软件，这属于性能需求比较高的任务，很多线程首先肯定分配到P-core上；而后台如邮件同步、网络驱动备份之类的低优先级任务，会主要放在E-core上跑。

如果现在发生了这样一个情况：P-core处于满载状态，又有个线程正需求高性能——比如AI指令。在这种情况下，ThreadDirector就会给操作系统做出一个反馈，提出有高性能线程需求存在。与此同时ThreadDirector又能够发现，基于目前的情况，目前在P-core中跑的某个“候选”线程可以迁移到E-core，那么就会腾出空间来，让位于后面的AI线程。

Intel强调在此一切软件都是动态的。再比如，有个跑在P-core上的线程进入了回调状态、等待工作出现，则ThreadDirector会把情况汇报给操作系统。该线程会移往E-core。

似乎在实现上，ThreadDirector是将一个嵌入式微控制器放进处理器中，用以监控每个线程在做的事情，以及其需求；参详其load、store、分支、平均存储访问时间、访问模式、指令类型等。然后给Windows11操作系统scheduler提供反馈。操作系统本身自然也需要综合各种信息来做判断。

尤为值得一提的是，Intel表示ThreadDirector对一个线程做这种分析可短至30μs的时间，而传统操作系统scheduler层面做出类似的推断则可能需要数百毫秒，所以其延迟带来的体验差异会很大。另外，ThreadDirector也能对频率、电压和功耗做调优，主要在移动处理器上会表现出价值，而且频率调节的响应速度也以μs计。在笔记本平台，尤其适用电池的功耗敏感场景下，保证体验基础上的线程迁移与调度，还是相当考验功力的，也是未来的Intel笔记本能否真正实现续航显著提升的关键。

有个比较有趣的场景是，国外媒体AnandTech获取到的信息，对于超线程的问题，会在处理器上的所有核心（包括P-core和E-core）每个核心每个线程占满后，才考虑启用P-core的超线程。比如对于桌面处理器8个P-core，8个E-core的情况，来了个16线程工作负载，则它们将占满8个P-core和8个E-core。据说这么做会比单纯用8核P-core做超线程实现更高的性能（果然E-core是可以刷分的）…

微软在IntelArchitectureDay当天也为Intel站了台，提到Windows11与Intel之间的配合工作。微软谈到操作系统scheduler对于线程上的工作负载是没有可视性的，不管是复制内存操作，还是执行什么复杂的计算。所以在ThreadDirector配合以后，Windows11的线程scheduler就能够基于工作负载动态选择合适的核心，获得最佳性能和功耗。

最后值得一提的是，Windows11在系统层面扩展了PowerThrottlingAPI，开发者可以指定其线程的QoS属性，新的EcoQoS类指定scheduler线程倾向于能效还是性能。Windows11中的各部分组件，如Edge浏览器等都已经应用了EcoQoSAPI。另外就是微软未来还会对scheduler做更进一步的优化，许多特性都已经在规划阶段了。

总结：大跨步，待实践检验

这次AlderLake，以及其能效核E-core和性能核P-core，在架构层面的确称得上是大跨步。怪不得性能核GoldenCove极有可能成为未来多年的架构更新基础。这次我们没有详谈SapphireRapids，事实上这代至强处理器在SoC层面的更新也是相当彪悍的，未来有机会我们会撰文单独做阐述。

总结一下这次的AlderLake首次采用了混合架构设计，CPU部分同时采用性能核GoldenCove和能效核Gracemont，无论对于效率（功耗）还是性能，预计都会有不小程度的提升，尤其x86阵营首次采用这种设计，应用于移动平台的功耗表现是相当值得期待的。

能效核Gracemont后端显著加宽，并且首次加上了AVX2支持，令其性能显著提升；甚至在中频性能区间内，都能以显著更节能的状态，在性能上碾压几年前的Skylake了，而且差距显著。不过也因为能效核与性能核需要做到指令集支持对等，所以AlderLake失去了AVX512支持——即便可能对很多个人用户而言，这也未见得是个坏事。

而性能核GoldenCove的IPC跃升19%，相较CypressCove/WillowCove，甚至比此前Skylake->SunnyCove的提升还要大（虽然貌似最早Intel宣称SunnyCove比Skylake的提升也是19%），成为十多年来Intel处理器性能提升幅度最大的一代产品。GoldenCove显著拓宽的前端，尤其decoder加宽至6-wide和分支预测精度的对应变化，以及乱序引擎显著增加的深度和乱序度，都是x86阵营改进中比较激进的；虽然其后端变化似乎并不是很大。

GoldenCove应用于SapphireRapids，仅作为一种处理器核心存在时，AVX512方面的加强，以及增加AMX实现成倍的AI性能提升都是本文未曾细谈的。

不过这些大跨步式的跃进仍然有待最终产品实际表现的检验，尤其将架构在很多层面拓宽到比隔壁Zen显著更激进的程度，以Inte7工艺（原10nmEnhancedSuperFin）制造能不能获得理想的效果；性能核拓宽的前端是否能带来预期中对等的性能核效率提升。以及Intel在不同核心间的调度，与微软的配合都属首次，对家Arm在这方面已经做了很多年了，毕竟操作系统做线程调度的高效性，会极大程度影响到实际的用户体验。这也是有待实际产品经受日常使用的考验的。

我们非常期待这次的AlderLake产品。AlderLake的预期上市时间是今年第四季度，看起来在11代酷睿之后这么短的时间就推12代酷睿，现在的市场竞争果然是越来越激烈了。另欢迎持续关注接下来要更新的XeGPU篇。
