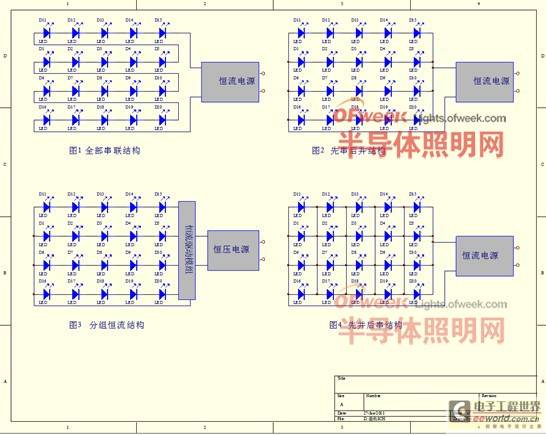

        常用的光源板上LED的排布结构基本上就这四款模式，下面我们来讲解这几种LED的串并联排布结构电路与整个灯具寿命的关系与影响。

        图1所示电路

        优点：电路设计简单，LED的电流分配均匀，LED灯的工作电流与电源输出电流相当，LED的Vf不用考虑，根据电源电压输出范围，只要不出现大量LED短路，灯具能保证点亮，只是亮度降低。

        缺点：有一颗LED开路损坏，整灯不亮，造成熄灯的严重后果。而且，驱动输出电压相对比较高，对铝基板的绝缘要求比较高。

         图2所示电路

        优点：电源输出电压比较低，生产过程简单。当几串的Vf在相同的状态下，整灯工作正常，LED的工作电流不变。

        缺点：对LED的Vf要求比较严格。若Vf差别比较大，电流分配既不平均。某一串的Vf相对比较低的情况下，此串工作电流急剧增大，温度过高，光衰严重。若有单颗LED击穿，此串电流剧增，LED会过电流开路，此时，驱动输出的电流全部分配在其他几路LED上，所有LED将工作在过电流状态，Vf相对比较低的一串电流会更大，导致结果，所有LED过热损坏，整灯熄灭，且几乎所有LED光衰严重，无返修价值。若有一颗LED开路，也会照成同样的结果。

       图3所示电路

        优点：采用分路恒流模式，不考虑LED的Vf，若有单颗击穿损坏，不会影响其他LED的正常工作，若有单颗LED开路，此串不亮，其他各串可以正常工作，电流稳定，不影响其他各串的正常工作，不会造成熄灯的严重后果。功能扩展比较方便，恒流模块的附加功能可以进行二次开发，可增加各种保护功能例如温控、时控、调光等功能。

        缺点：电路相对复杂，对工人的素质要求相对比较高，成本略有增加。

        图4所示电路

        优点：如果LED的Vf相对接近的话，此电路工作相对比较稳定。并联的越多，此电路稳定性越高。

        缺点：如果有一颗LED的Vf比较低，那么这颗LED的工作电流会比较大，造成光衰或过电流开路，对其他的LED影响比较小，并联的同一列电流分配后略有增加，不会造成熄灯的严重后果。
