LED显示器驱动技术讨论：交流响应

　　前言

　　LED驱动芯片的交流响应特性经常被忽略，但却是相当重要的一个特性。交流响应影响LED显示器的影像品质，如灰阶、线性度、EMI、信赖性。虽然这些特性彼此间有取舍关系，但是好的驱动芯片应该能够在这些特性中取得较佳的平衡。本文将探讨交流响应的重要性及LED 驱动芯片与电路板设计技术，以协助工程师设计出影像质量良好的显示器。

　　最短OE 脉波宽度及线性度

　　每个颜色超过1024 个灰阶已经成为LED 全彩显示器的基本规格，为了表现更丰富的色彩，制造商们需要能够表现更多灰阶的驱动芯片。而OE 的最短脉波宽度及反应时间 (tr / tf)决定了灰阶数的多寡。但是许多驱动芯片往往为了缩短OE 脉波宽度而牺牲了线性度，所谓线性度就是输入数据与输出亮度间的关系。例如图一中，OUTn的输出电压波形比OE 脉波宽度还要来得短，其线性度关系如图二所示。很明显地可以看到，LED 亮度与OE脉波宽度的设定不成正比，特别是在OE 脉波宽度低于0.1us 时，此时的线性度不佳。

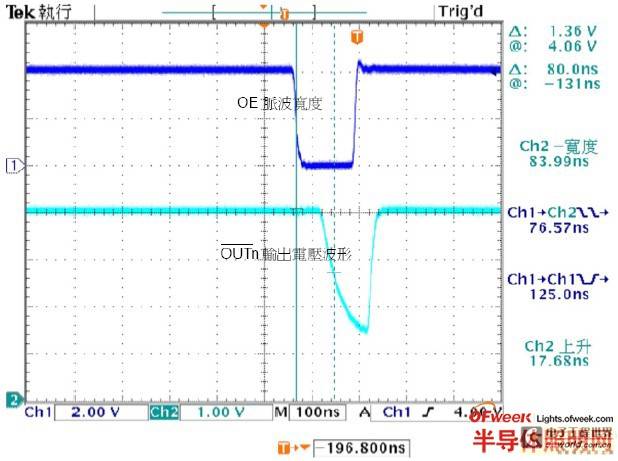

图1 OE 脉波宽度与OUTn 输出电压波形之间的关系

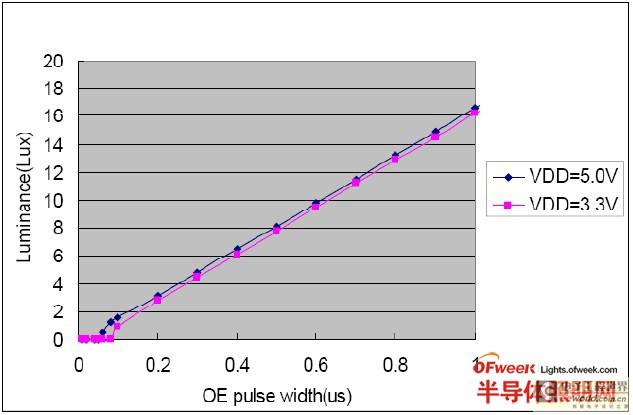

图2 LED 亮度与OE 脉波宽度的关系

　　目前市面上对于最短OE 脉波宽度有许多不同的定义。有芯片制造商将输出端可以反应的时间定义为最短OE脉波宽度，但仅仅这样的定义会忽略掉对于线性度的影响。因此还是需要加以实际量测线性度才能确保芯片可以表现足够的灰阶数。

　　抑制输出突波

　　当LED 驱动芯片管脚关闭瞬间产生的电压突波，经常导致芯片损坏，这也影响了显示器的信赖性。此一电压突波是来自于VLED 和 OUTn 之间的寄生电感所产生的，在图三及图四中说明了此突波的实验方式与结果。在此实验中，我们刻意加入一个电感L1 以仿真实际电路中的寄生电感，并勾取图三中CH1~CH3 三个节点上的电压波形以示波器观察，其波形如图四所示。从图示中可以看到在输出管脚(CH3)上的电压达到26.6V 之高，远高于驱动芯片的耐压(17V)。

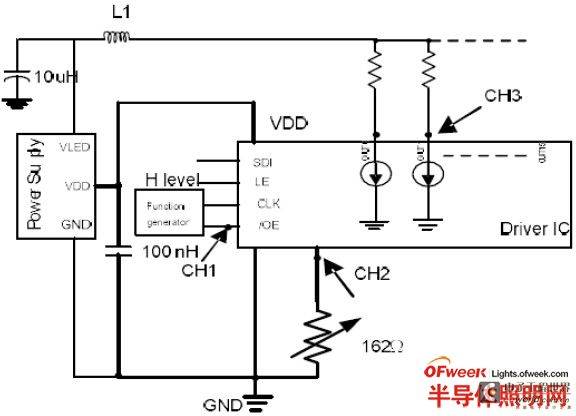

图三 The circuit of overshoot experiment

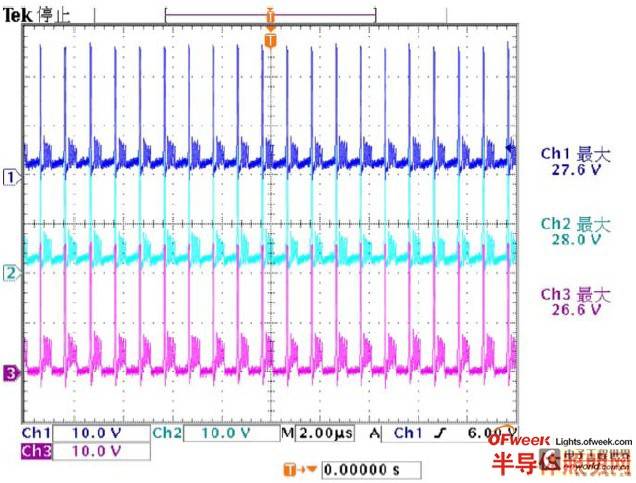

图四 The waveforms of different nodes on PCB

　　突波的电压值可以透过以下公式加以计算：

V = L x di / dt

　　V 是寄生电感所产生的突波电压，L 是寄生电感感值，di / dt 是切换瞬间的电流变化率。有三种方式可以消除或抑制电压突波：

　　第一种方法是减少寄生电感，同时因为VLED 在线的突波也会累积到VOUT上面，电源线与每个输出管脚的线路必须尽可能地缩短。前述提到的均匀配置的分布式电容也可以减少VLED 及VOUT 的突波。

　　第二种方法是降低输出管脚开关切换速度。由前述公式可知，切换速度(tr / tf)太快的驱动芯片会导致突波过高，因此选择切换速度适中且够用的驱动芯片即可。

　　第三种方法是将输出突波加以分散，可以选择输出管脚间具有交错时间迟滞功能的驱动芯片，避免所有的输出管脚同时切换，这种方法可以减少不同管脚间的突波透过电源线互相迭加而升高的问题。

　　结论

　　妥善选择驱动芯片并设计电路板线路可以帮助显示器制造商改善显示器的灰阶与信赖性，MBI5024 与MBI5036提供客户可以兼顾反应速度与信赖性的平衡选择，客户可以依自己对于灰阶的需求选择合适的芯片。
