平民元件也靓声 DIT耳放音质极佳！

受朋友之托，做了一个小甲耳放，要求小巧、实用、美观，最好能放在口袋里，主要是听歌曲。

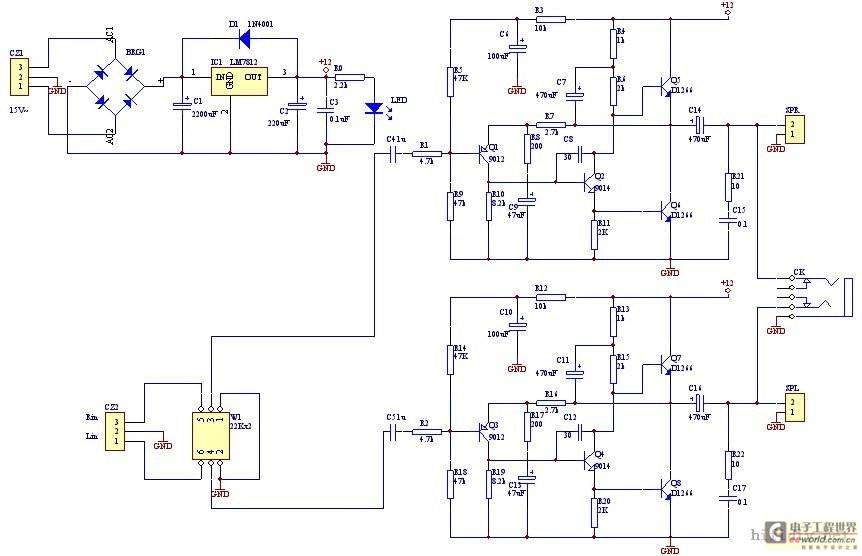

在市场上找到一个符合要求的全铝机壳，外观不错，既能屏蔽，又能散热，就是内部空间小了点！思索再三，还是JLH1969的元件少，可以做成小板。个人感觉JLH电路最大的优点就是OTL输出，只要不自激，就不用担心耳机烟花，特别适合初学者制作！

试着开了一个板：

焊上元件：

本着节约发烧的原则，板上除电源滤波电容用了红宝石，输入耦合为1uF CBB外，其余均为普通电容，没有用补品。电阻为5色环金属膜电阻，电位器用50k普通电位器，电容全部选用矮小、封装的（高了机壳放不进去）。

前级及推动为9015、9014（从几十只元件中选出，精确配对）；功放级为了使用机壳散热时安装方便，使用了散热器绝缘的D1266（从十几只管子中选出两对，误差在2%以内）。

[page]

装好后，上电调试，外接12V直流电源（机上电源部分先不用），如下图：

断开功放级，测前级电流0.2mA和0.6mA，正常。

然后接上功放级，为安全起见，功放级偏置电阻先用精密可调电阻，调至最大，接通电源后，调整精密调阻，使功放级电流在150mA左右，不敢再往上调了（功放管还没装散热片），摸起来很热，但还能承受。

接上音源，先用一副炮灰级耳机试听。音乐出来了，一次成功，没有自激，有点噪声（估计是电源的问题）。

可以接耳机了，如下图：

本来是想把功率管直接安装在机壳上的，无奈机壳主体是一体的，安装太不方便。只好先用一块U型散热器做桥梁，再与机壳非连接性接触，这样做虽然热阻大了点，影响散热，但安装就方便多了。好在电流不是太大，尚可承受。见下图：

[page]

上面涂满了导热硅脂，以利散热。期间，又因音量电位器太高，装不进去，只好到市场上找到一个小的，可是引脚又不合适了，只好硬连了两根线。

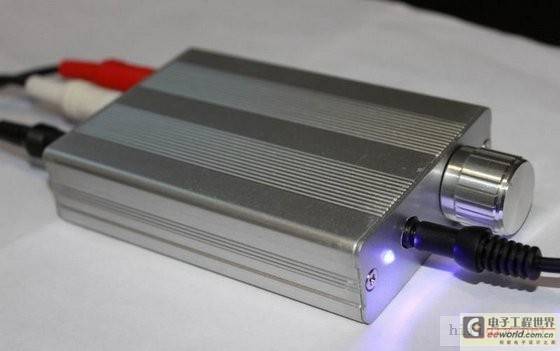

装完后的机子如下：

整套系统的效果：

此机的音色中规中矩，用HD600试听音色饱满，高中低频清晰，人声甜美，关闭音源，音量放到3点钟才出现了热噪声。

不过，后改直流供电，声音那叫一个爽：没有丝毫噪音，干净清澈，高音亮丽，低音丰满有力！
