Ubyte2喇叭线DIY图解+实际操作

这个喇叭线可以使用其他优质的同轴线，但一定要铜芯、铜网的，铜网要编织紧密的，屏蔽层是铜箔的（据说比铜网好，单支铜芯的也比多支铜芯的好）。原作的百通89259线非常难弄到，尝试一下其他的线吧！我用国产线练手，效果也还可以！

CC8925即Cross Connection Belden 89259。由Jon Risch设计，其网站为 http://www.geocities.com/jonrisch/index.htm.

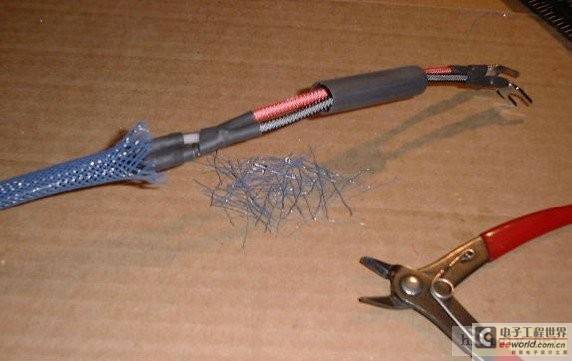

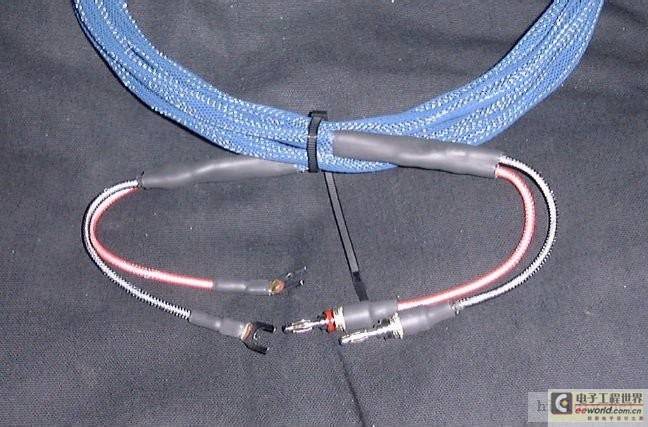

先看看其成品的样子：

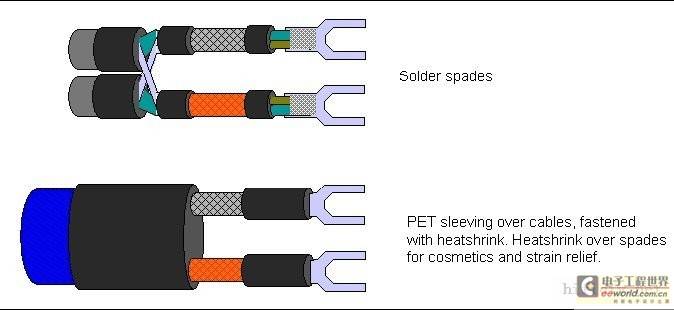

CC89259 制作示意图：

---

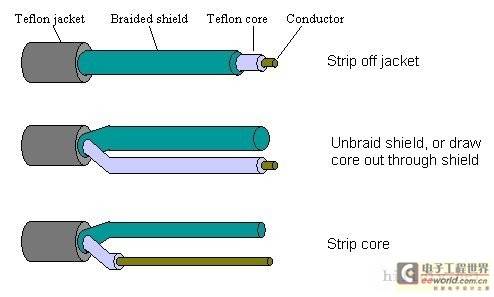

1、切除绝缘套：

2、交叉连接：

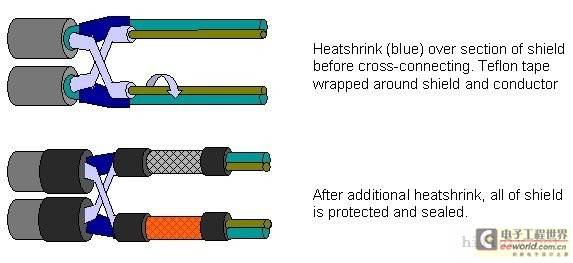

首先，在第一条线的绝缘网上绕上特富龙带，并套上一小截热缩管（1/8"）。将芯线按图示的样子折弯，然后将芯线交叉连接到绝缘网，再绕上特富龙带。其次，套上热缩管和外网套（图中带网格部分），加上接线叉并完成外套！

压接或焊接接线叉（或香蕉插），加上热缩管及外套等，即可。[page]

实作一

---

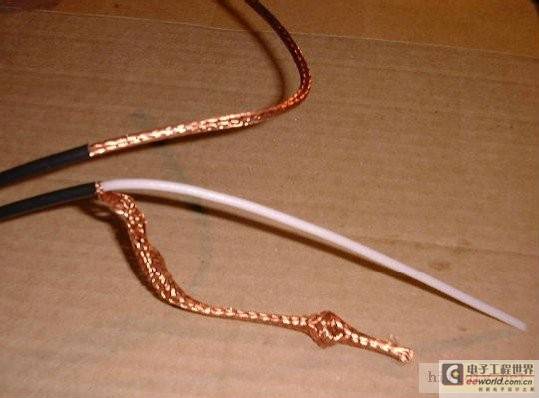

1、剥去绝缘外套： 如图所示，使用锋利的刀片切开绝缘套，切去大约7"的即可，注意：不用太大力，否则会切坏铜网。

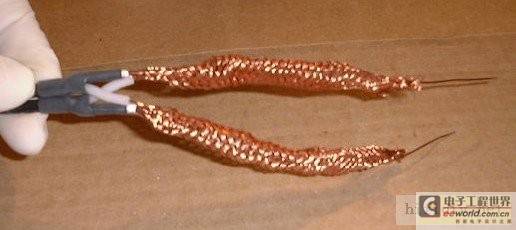

将铜网向后弄松，用尖物剥开铜网，以便芯线能穿出来。如果芯线穿不出来，可以将铜网编织梳理开。

2、剥去芯线绝缘套，整理铜网。

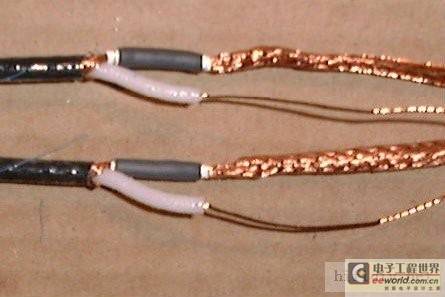

剥去芯线的绝缘层（留出1"）。同样，注意别切到芯线！建议先用廉价的材料练练手。然后，在铜网靠后的1"位置绕上特富龙带，再加上3/4"长的热缩管（1/8"的），并加热使其固定。

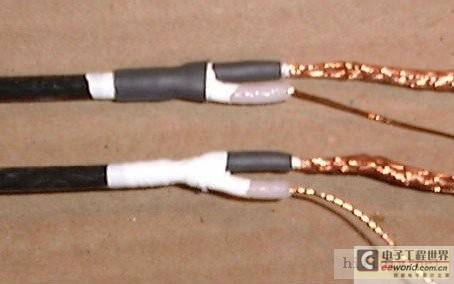

3、加热缩管：先绕特富龙带，然后在绝缘外套的端部套上3/4"长的热缩管（1/4"或3/8"）。注意铜网应完全包住！

实做二（连接）

---

1、交叉连接： 交叉连接两条芯线到对方的铜网，图中的做法是在芯线上上少许锡（使其不分开），将其穿入铜网中，也可以采用弼缠绕的方法。

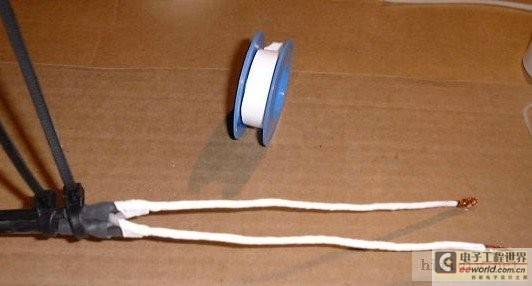

2、缠绕特富龙带：将引线用特富龙带包住，缠绕要尽可能紧密。如能找到宽的带（3/4"~1"的）会较容易。重叠比例为2：3，因为此层是主要的绝缘层（此时最好检查一下是否短路）。

3、加外套及热缩管：套上5.5"长的1/8"套管，然后套上1"长的1/4"或3/8"热缩管。热缩管应尽可能往后，加热使其固定。

[page]

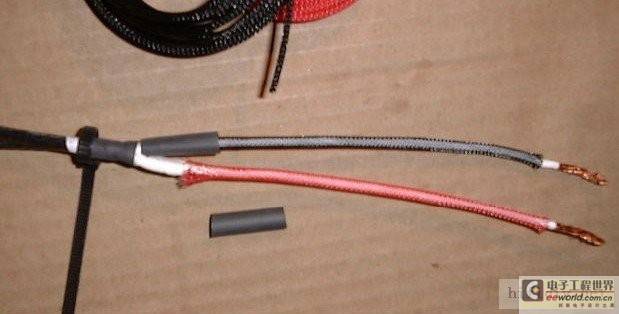

4、修正线端：在外套的另一端套上1/2"长的1/4"热缩管，使其一半在外套上，并加热固定。切去多余的特富龙带，将引出线端按接线叉（头）的长度剪切。

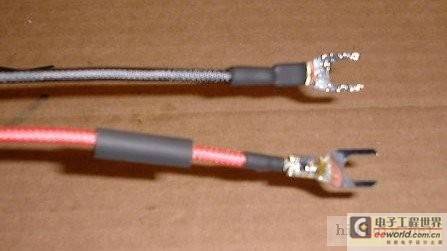

5、焊接接头：焊接头之前，先套上1"长的1/4"热缩管，然后焊上（或压接）接线头。焊完后，将热缩管套到接头上，并加热固定。

实作三（完成）

---

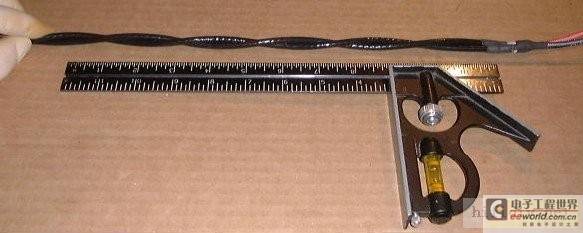

1、对绕： 按Jon Risch 的说明对绕，对绕时注意让线材转动，不要求快。每英尺2圈，最好不要超过4圈。对绕时要尽可能的紧！然后是做另一端。

2、加外套：在另一端安接头前，套上3"长的热缩管（1/2\'"的）和外套（3/8"的），外套的长度视所做的喇叭线的长度而定。外套的端部可能显得散乱，可切去散开部分，绕上特富龙带，再套上热缩管。

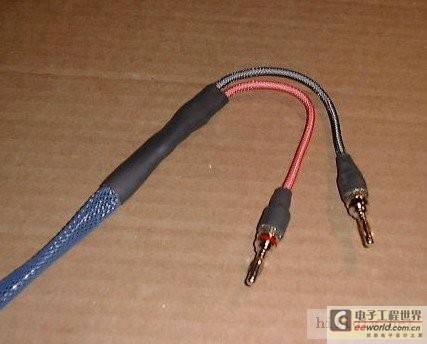

3、完成：现在加上接头、热缩管，并加热固定。COOL！
