家用电器待机功耗测试的三大要点

我们家中常用的电器小到手机充电器、电脑适配器，大到电视机、洗衣机、空调等，在待机的状态下都有不同程度的电耗。产品出厂之前，家电厂家都会通过相应的待机功耗测试，判断其是否符合相关标准。在家电待机功耗的测试时，致远电子的PA300系列功率计已经成了多数厂家的选择，文本就和您一起聊聊使用PA310功率计测量待机功耗的正确方法。

图片 不正确的待机功耗测试

使用PA310测待机功耗时有些用户会使用电源插排进行接线，即将电源插排的电线断开，然后接到PA310上，反馈待机功耗测出结果偏大理论值。

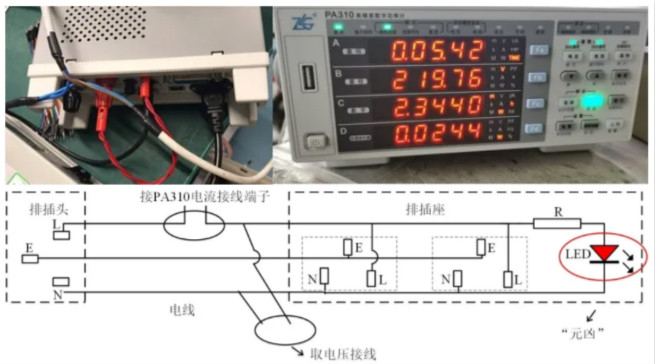

图1 客户现场测量及插排接线图

以上是某一客户现场使用PA310测试图片，Wh测试偏大理论值，原因分析如下：

（1）客户在测量时，忽略了电源插排的LED指示灯的电流；

（2）当被测回路电流很小，电压较高时，采用了电流表外接法；

（3）电流测量接入点位于电位较高端，测量到杂散电容产生的泄露电流。

推荐的待机功耗测试方法

测待机功耗时，使用电源插排进行接线时，必须注意以下三点：

1.使用不带LED知识灯的电源排插

电源排插上如果存在LED指示灯，指示灯的电流就会被作为负载电流进行测量。通电后流经LED灯的电流一般为mA级，对被测电流带来误差，尤其是测待机功耗影响更大。

2.测试待机功耗小电流，电流表内接

对于电压测量接线就有两种方式，如图2所示。

PA310电压测量输入阻抗为2MΩ，如果被测电压为220V，那么流过电压测量端的电流为0.11mA。如果采用图3方式一测量电压，那么0.11mA的电流就不会被PA310测到，而如果采用图3方式二测量电压，与LED指示灯的情况一样，流过电压测量端0.11mA电流就被测到，导致测量待机功耗误差增大。

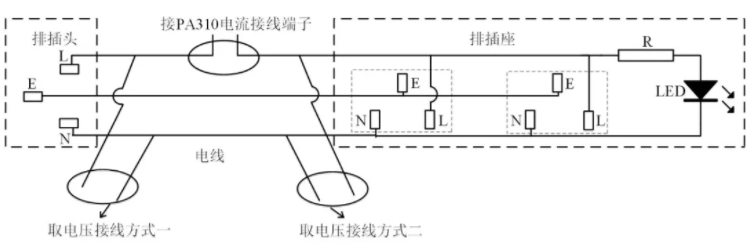

图2 取电压接线方式

3.规避杂散电容的影响

电流通道接入高端和低端，测量结果也不同，内部板卡屏蔽壳与机壳间多少都会存在一些杂散电容（空间中两个绝缘导体中存在电容），若电流通道接入高端，产生泄漏电流（图3中红色标记线），因此电流测量输入应当串在共模电压较低的地方（低端）。

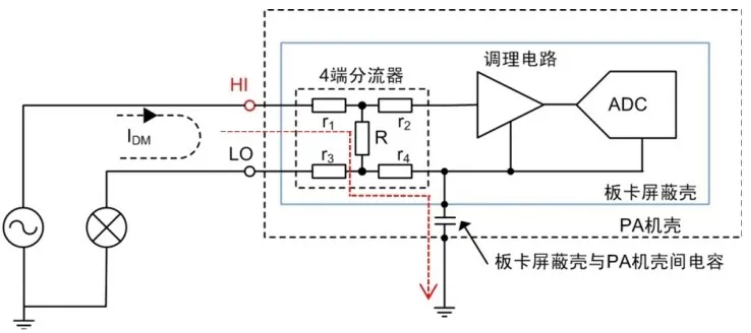

图3 电流通道接入高端产生漏电流

通常待机功耗测量的电流值都很小，因此，在接线上一定要注意，避免引入额外误差。待机功耗测量推荐接线如图4所示。

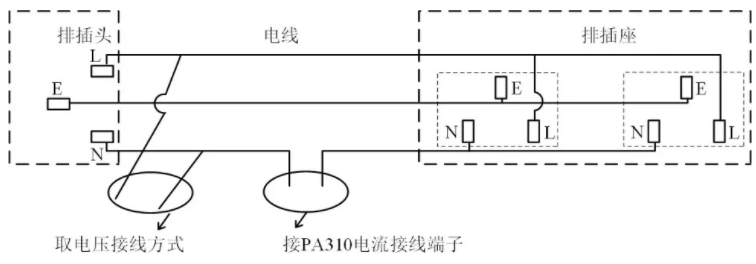

图4 待机功耗测量推荐接线

拓展

使用电源排插虽然能够实现测量的目的，但是裸露的电线不仅带来安全隐患又会导致电线交错混乱，容易接错。因此致远电子推出JXH10A接线盒，简化接线保证安全的同时又可以使测试结果更加精准。

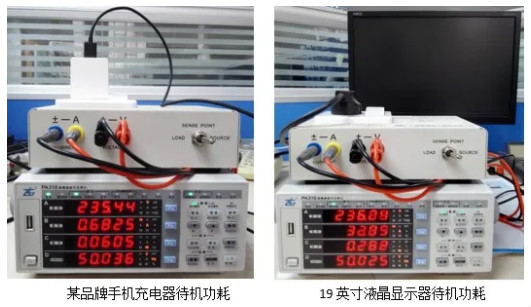

图5 测试案例

总结

因此在高精度测量中，除了使用高精度的测量仪器外，还需有正确的测量方法、合适的参数设置、正确的接线，才能获得真实的待机功耗数据。
