一种改善模拟调光关断性能的方法

图1：数字PWM调光方式和模拟调光方式

TPS92513HV是集成MOS的LED 调光芯片，输入电压支持4.5V – 60V，输出电流最高支持1.5A。同时TPS92513HV支持模拟调光和数字PWM调光模式，适用于大多数调光应用。

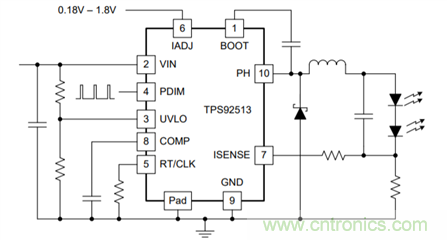

图2：TPS92513HV典型应用电路

对于模拟调光，由于调光IC内部集成电路的工艺，存在失调电压，即便模拟给定是0，芯片仍然会存在微弱的输出。在实际的应用中，会存在即便是给定为0，LED还会存在微弱的光，即不能实现完全关断。

针对于这个应用问题，通过添加一个逻辑判断电路，在模拟输入较低的条件下，拉低芯片数字调光输入端口，从而实现完全关断。具体实现电路如图3所示，当模拟给定低于设定阈值时，运放输出为低，成功封锁了芯片输出。

图3：使用运放电路改进模拟调光性能

实现关断电路，需要额外供电电路。 从成本和实现性上，推荐选用ATL431的供电电路，可以稳定实现一个35uA – 100mA的输出，具体实现电路如图4所示。

图4：由ATL431 实现低成本IC 供电方案
