汽车闪烁器使一切变得简单

传统的LED驱动器比电压稳压器更加适合于LED应用，这是因为它们可实现更高的打开和关闭速率，这将需要极小的软启动时间，并且在使用降压拓扑的器件中使用很少，或根本不使用输出电容器。更高的打开和关闭速率，在人眼无法察觉打开和关闭操作的情况下，动态地减少流经LED的电流。然而，为了使LED闪烁，用户将必须以相对较低的频率接通电源和断开电源，从而需要使用一个软启动时间相对较长的稳压器。

诸如LMR14006的电压稳压器以峰值电流模式运行。由于汽车设计具有严格的电磁干扰 (EMI) 要求，频率固定的DC/DC稳压器可以更轻松地实现EMI迁移。LMR14006具有一个2.1MHz开关频率选项，这使得组件尺寸更小，还有助于将开关噪声保持在AM波段以外。LMR14006还有一个极低的物料清单 (BOM) 数量，这也简化它的设计。

LMR14006有一个SHDN引脚。当这个引脚被下拉为低电平时，禁用器件，当上拉到2.1V以上时，启用器件。要使LED闪烁，你只需将一个所需阀值的脉冲波形输入到SHDN引脚。你还可以通过VIN引脚来实现同样的效果。不过，由于VIN引脚是稳压器的电源输入，切换VIN引脚意味着到IC的输入电流也被打开和关闭。由于闪烁器外形尺寸的限制，这在电路板布局布线不是最佳时会产生一些问题，比如说输入上较大的电压尖峰。在输入上保持较大的尖峰会对IC造成损坏，并且会影响器件常规运行的稳定性；抑制这些尖峰也许需要额外的电路。与此同时，SHDN引脚上不会出现大电流，而这个引脚的开/关切换也不会导致与电压尖峰相关的任何问题。图1显示的是一个LED闪烁器应用中的LMR14006。

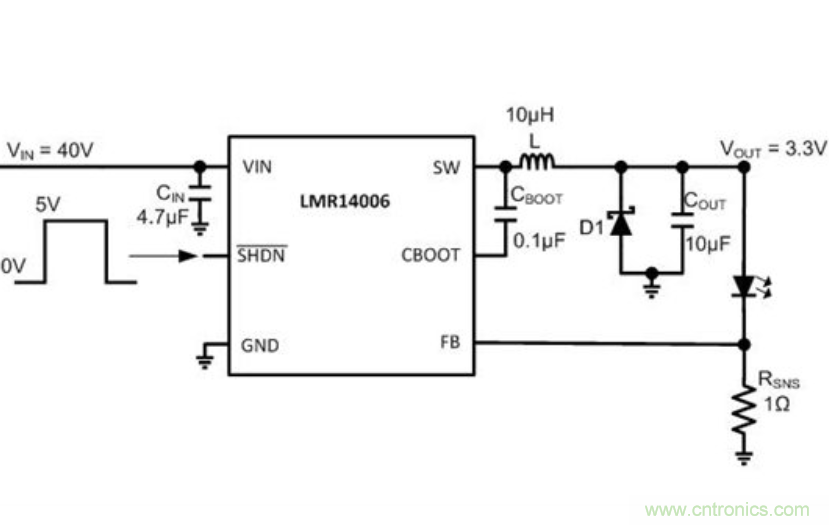

图1：作为LED闪烁器的LMR14006。

LMR14006的RSNS电阻器和反馈基准电压控制流经LED的电流。LMR14006的基准电压为765mV，远远低于传统的电压稳压器的基准电压。方程式1表示的是感测电阻器内的功率耗散：

(1)

因此，较低的基准电压将使感测电阻器中的功率耗散更低，而最终获得更高的效率。

因此，对于简单的LED闪烁器应用来说，低引脚、低BOM数量的SIMPLE SWITCHER降压稳压器更加有利。LMR14006和LMR16006等器件体积小、效率高，并且组件数量低。如果你需要一款符合AEC-Q100要求的器件，那么LMR16006Y-Q1是与LMR14006引脚和占板面积兼容的替代器件。

其它资源

● 在你的下一个设计中考虑使用TI的SIMPLE SWITCHER® LMR14006和 LMR16006

● 获得更多与TI的全部SIMPLE SWITCHER降压稳压器相关的信息。

● 查看TI的全部汽车用产品。

● 在WEBENCH® 汽车电源设计工具中开始一个设计。
