电源开关电路

在 电子小帮手电路中的设计原理[1] 中，给出了实现电路电子开关电路分析。

  

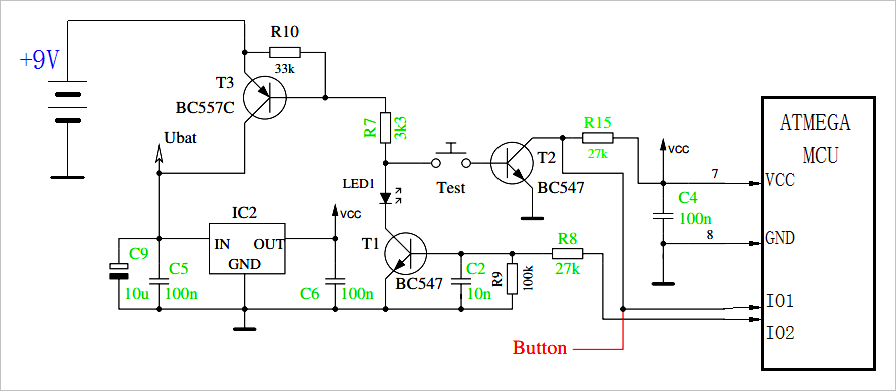

电路的原理图如下图所示。

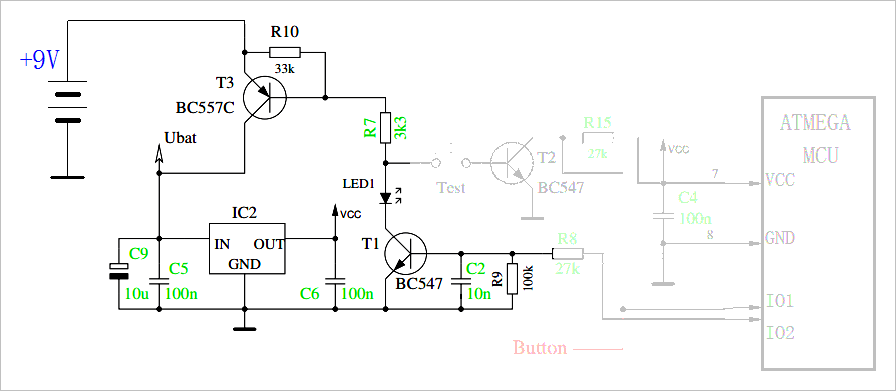

▲ 开关电路简化后的电路

  

在电路上电之前。开关"TEST"断开，单片机也没有通过VCC加电。此时，T1的基极通过R9（100k）接地，处于截止状态。T3的基级电阻R7所连接的Test，T1都处于截止状态，所以T3也处于截止状态。

  

电源+9V被T3隔离，没有加载稳压芯片IC2上，IC2的输出VCC保持低电平。

▲ 电路关闭状态

  

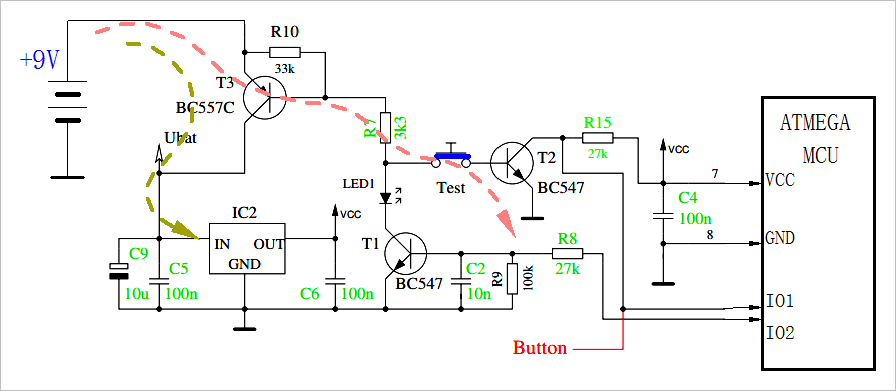

按动按钮“TEST”启动电路，T3的基极通过R7，Test，T2的b-e接地，从而使得T3导通。此时+9V通过T3加到IC2稳压芯片。IC2输出VCC是加到单片机上。

  

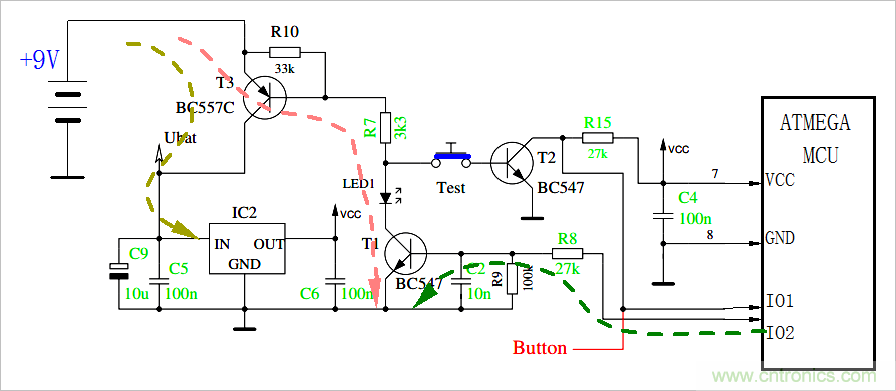

单片机工作后，通过IO2输出高电压，通过R8使得T1导通。此时即使Test松开，T3的基极也可以通过R7,LED1，T1接地，实现电源自锁打开。

▲ 按动TEST，启动电路

▲ 电路启动后，由MCU提供T1基极电压，从而维持T3导通

  

之后，单片机软件可以来使得IO2端口重新变成低电平，使得T1截止，进而使得T3截止。

  

可以根据IO1端口，读取T2的开关状态，进而判断用户是否按动功能键。判断用户按动Test之后，等到用户释放Test之后，便可以将IO2置低电平。

  

也可以根据软件功能，实现自动延迟掉电，进而减少对供电电源的消耗。
