ROHM：为车载摄像头模块开发打出“组合拳”

为解决上述挑战，ROHM公司日前推出适用于ADAS的车载摄像头模块的SerDesIC“BU18xMxx-C”以及摄像头用PMIC“BD86852MUF-C”。根据罗姆半导体(上海)有限公司技术中心副总经理李春华的介绍，这两款产品不仅可以满足对于模块的小型化和低功耗的需求，而且由于其低电磁噪声(低EMI)的特性，还有助于减少客户的开发工时。

“BU18xMxx-C”和“BD86852MUF-C”均符合汽车电子产品可靠性标准AEC-Q100，可确保车载应用所需的可靠性。此外，用于摄像头的PMIC目前正在开发符合更严格的ISO26262流程认证要求的新产品，预计将在2021年度推出符合该标准“ASIL-B”安全等级的产品样品。

• SerDesIC“BU18xMxx-C”的特点

SerDesIC(串行解串器)是一种负责整理并行信号并将其转换为串行信号的IC，后端的解串器，则是负责将串行信号转化成后端ECU中SoC所需要的并行信号。此次发布的“BU18xMxx-C”可以根据分辨率优化传输速率，因此与普通产品相比，功耗可降低27％。此外，通过传输速率优化功能和展频功能，还可将EMI峰值降低20dB左右。不仅如此，该IC还具有冻结检测功能，可以检测图像的冻结状态，从而还可提高整个ADAS系统的可靠性。

1. 优化了传输速率，有助于降低车载摄像头模块的功耗

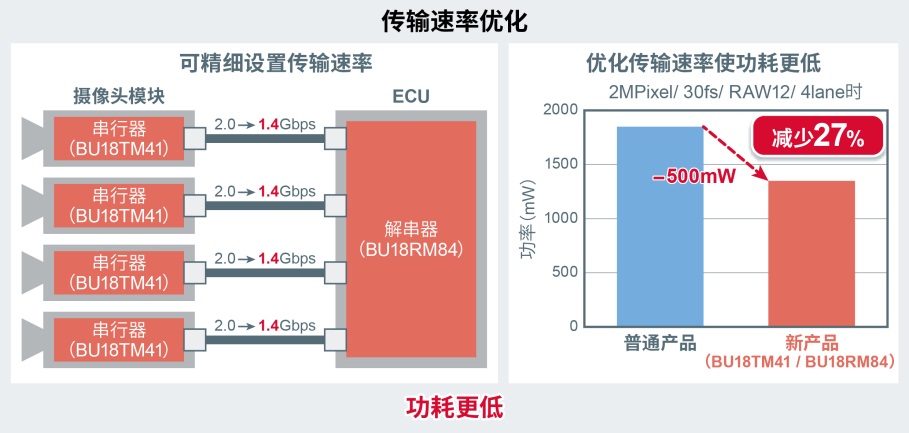

普通的SerDesIC为每个频段设置了固定的传输速率。然而，由于这种方式无法更精细地设置传输速率，因此会产生功率损耗。而“BU18xMxx-C”则配备了根据分辨率而不是频段来优化传输速率的功能。由于可以进行比普通产品更精细的传输速率设置，因此工作效率更高，有助于进一步降低车载摄像头模块的功耗。在将本产品安装在使用四个摄像头模块的应用产品中时，与普通产品相比，上述优势可以将功耗降低约27％。

2.内置传输速率优化功能和展频功能，有助于减少EMI对策的设计工时

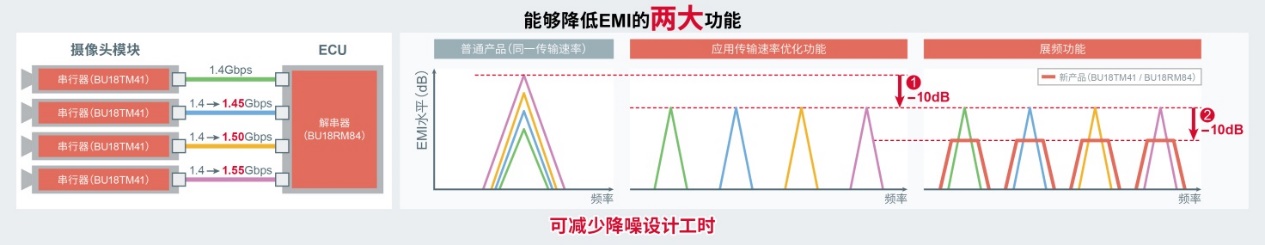

BU18xMxx-C通过微细改变各路径的传输速率，分散了EMI峰值，并使EMI降低了10dB左右。此外，通过在串行器和解串器两枚IC中配备展频功能，还可以使EMI再降低10dB左右。在车载应用的设计中，EMI对策设计是一个主要负担，而上述优势将非常有助于减少EMI对策的设计工时。

3.配备冻结检测功能，有助于提高可靠性

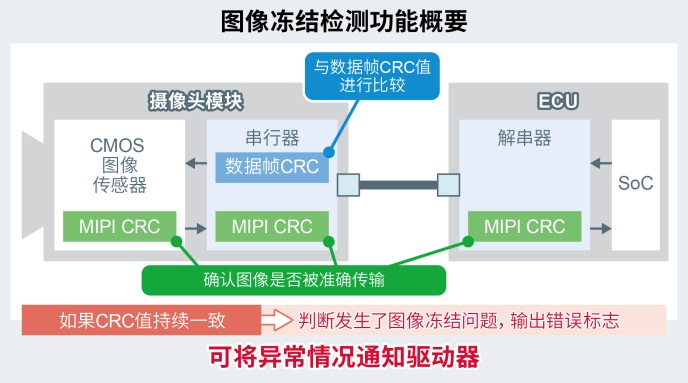

BU18xMxx-C还配备有用来检测图像冻结状态的功能。除了通过比较从CMOS图像传感器到解串器的MIPICRC值来确认图像是否准确传输的基本功能外，还可通过在串行器中始终对摄像头图像的数据帧CRC值与其前后的值进行比较，来监控图像冻结问题。如果数据帧CRC值持续一致，则可通过输出错误标志来通知后段的IC发生了图像冻结问题，这将有助于提高ADAS系统的可靠性。

4.产品阵容完整，支持各种CMOS图像传感器和SoC

BU18xMxx-C系列共有3个产品型号，其中包括一款串行器BU18TM41-C，负责将MIPI信号转化成罗姆独有标准的CLL-BD信号，速率达到3.6GBPS后端；两款解串器产品(BU18RM41-C/BU18RM84-C)，将CLL-BD信号转化成后端所要用的MIPICSI-2信号。由于三款产品都支持三大主要通信电缆，因此可支持各种CMOS图像传感器和SoC。

李春华解释说，目前业界针对并转串、串转并传输的协议标准，不同厂商有着不同的命名，例如罗姆/美信/TI的标准分别称之为CLL-BD/GMSL/FPD-link，原因在于对串行/解串进行调制和解调时，各家产品间都需要配对使用，所以造成了各自不同协议的存在。

在谈及由宝马牵头组成的ASA联盟时，他回应称，罗姆目前是MIPI联盟的成员，尽管公司也在讨论未来加入ASA联盟的可能性，但目前来看，MIPIA-PHY协议标准与当前采用的MIPICSI-2(相机数据)和MIPIDSI(显示数据)的亲和性高，罗姆将优先考虑该标准。此外，罗姆也正在积极应对MIPIFI标准，相信后续会有更好优化的产品推出。

• 用于摄像头的PMIC“BD86852MUF-C”的特点

用于摄像头的PMIC“BD86852MUF-C”可以为各主要制造商的CMOS图像传感器的电源系统提供更好的管理功能。由于仅通过单个IC即可进行电压设置和时序控制，因此可将安装面积减少约41％，从而有助于车载摄像头模块实现小型化。另外，由于电路结构可将集中在摄像头用PMIC上的热量分散开，因此通过抑制发热量，实现了78.6％的高转换效率，有助于进一步降低功耗。

1.针对CMOS图像传感器优化了功能，电路板面积更小

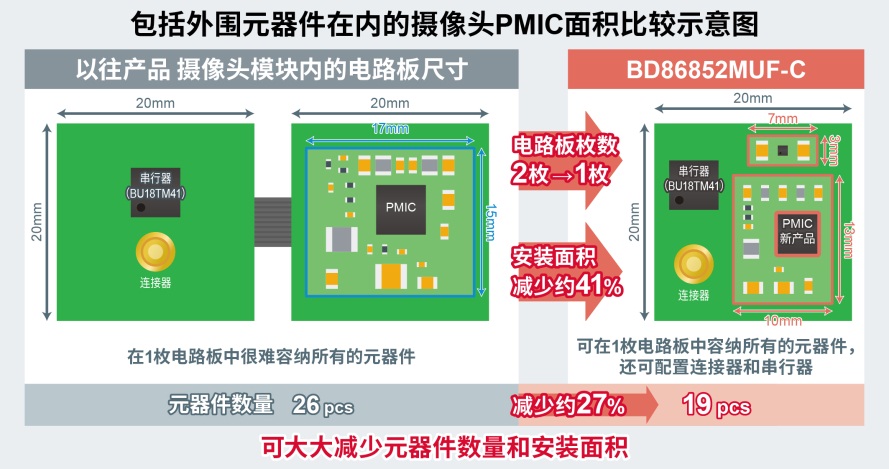

CMOS图像传感器是车载摄像头的主要器件，制造商不同，其驱动电压设置和时序控制也不同，并且需要使用很多外置部件构成。“BD86852MUF-C”配备了可设置主要CMOS图像传感器的驱动电压和时序控制的引脚，从而无需驱动电压设置和时序控制用的外置部件。因此，与以往产品相比，安装面积减少41%，外围器件从原来的26个减少到19个，有助于实现车载摄像头模块的小型化。

2．转换效率高，有助于降低功耗

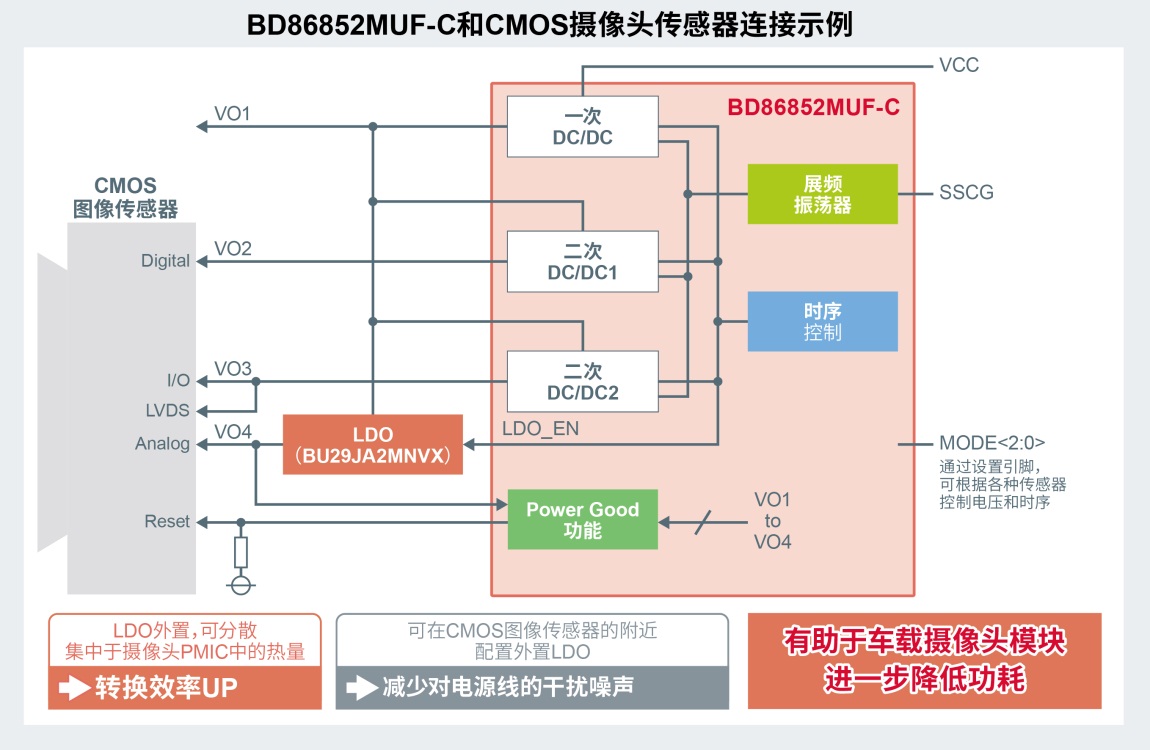

BD86852MUF-C通过外置LDO向CMOS图像传感器供电，从而可将集中在IC中的热量分散开。通过抑制整个电路的发热量，实现高达78.6％的转换效率，比普通产品提升约4％，有助于进一步降低车载摄像头模块的功耗。此外，还可以缩短CMOS图像传感器和LDO之间的距离，从而可减少对电源线的干扰噪声，为CMOS图像传感器稳定供电。

3.具备展频功能，有助于减少EMI对策的设计工时

BD86852MUF-C在内置的开关稳压器(DC/DC转换器)中配备了展频功能，可将开关带来的EMI噪声峰值降低约10dB。由于可以在不更换电路板的情况下降低噪声，因此有助于减少EMI对策的设计工时。

4.内置非常适用于摄像头模块的电源系统，可确保高可靠性

BD86852MUF-C配备了各种保护功能，并内置了3个DC/DC转换器作为摄像头模块所需的电源系统。除了可减少外置部件数量的时序控制功能外，还有用来监控电压状态的PowerGood等诸多功能，可以在确保高可靠性的同时实现摄像头模块用的低EMI且高效率的电源电路。
