LM358点击型号即可查看芯片规格书
描述
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与 电源电压无关。它的使用范围包括传感放大器、直流增益模组，音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。LM358的封装形式有塑封8引线双列直插式和贴片式。
LM358
规格参数
特点
内部频率补偿。
直流电压增益高(约100dB) 。
单位增益频带宽(约1MHz) 。
电源电压范围宽：单电源(3—30V);双电源(±1.5一±15V) 。
低功耗电流，适合于电池供电。
低输入偏流。
低输入失调电压和失调电流。
共模输入电压范围宽，包括接地。
差模输入电压范围宽，等于电源电压范围。
输出电压摆幅大(0至Vcc-1.5V) 。
每通道极低的电源电流，基本上与电源电压无关。
应用领域
通信与电信：WiMAX和无线基础设备
能源：变电站控制
工业应用：变电站控制
充电器
电源适配器
传感器放大器
压电传感器放大器
医疗仪器
音频放大器输出
直流增益模组 DC 增益部件

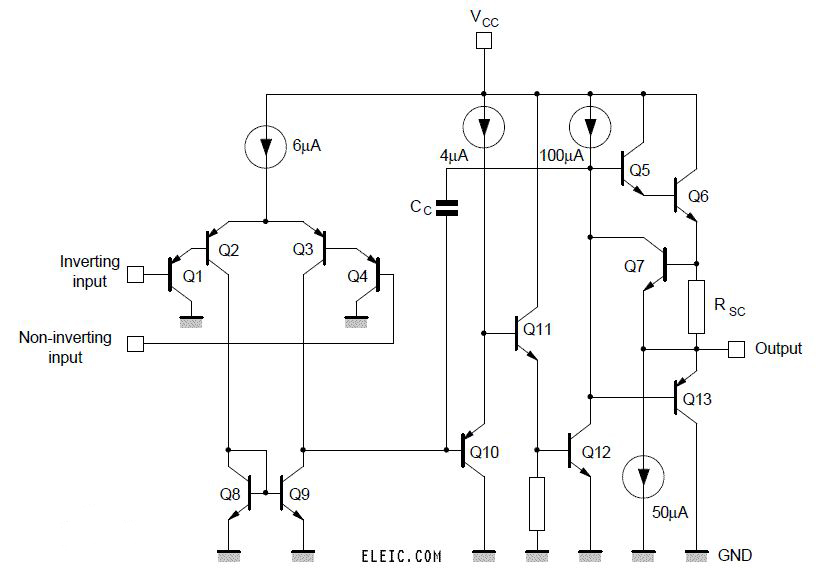

电路图

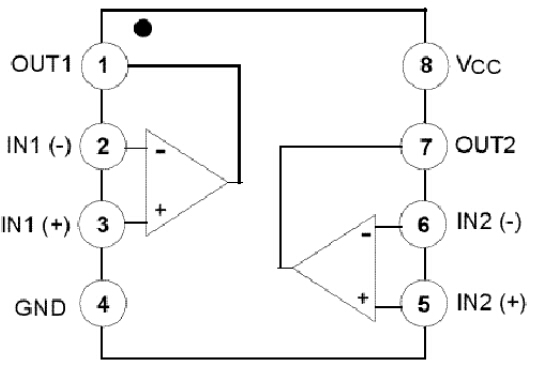

引脚图
封装
LM358 DIP8封装图
LM358 SOP8封装图
产品制造商介绍
德州仪器（英语：Texas Instruments, TI）是一家位于美国德克萨斯州达拉斯的跨国公司，它在25个国家有制造、设计或者销售机构。德州仪器是世界第三大半导体制造商，仅次于英特尔，三星；是移动电话的第二大芯片供应商，仅次于高通；同时也是在世界范围内的第一大数字信号处理器（DSP）和模拟半导体组件的制造商，其产品还包括计算器、微控制器以及多核处理器。德州仪器居世界半导体公司20强。
