大家好:我是毛华望。目前在参加紫光同创PGL22G开发平台试用。连载第2篇。开始来一个简单的流程dome吧。

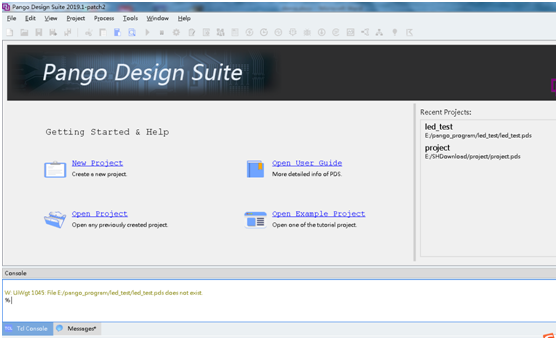

双击软件图标。

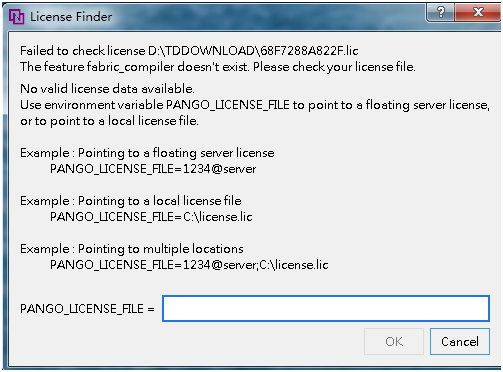

帅气。没有license。填下路径。

D:xxxxxxxxxxxxx xxxx.lic.

好嘞。可以了。

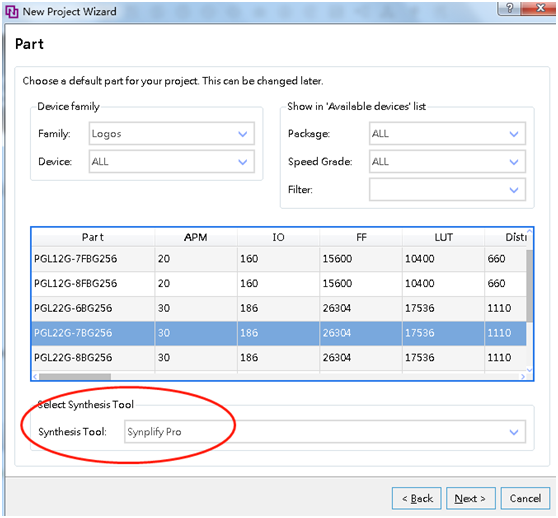

来建立工程吧。选择new project。剩下的一路下一步就可以了。

上一篇文章说过,这里的编译工具是synplify pro的。虽然里面有ADS,但是19年版本不能使用。据说最新的可以使用ADS,这样就不用弄一个synplify 的许可与了。

------------------

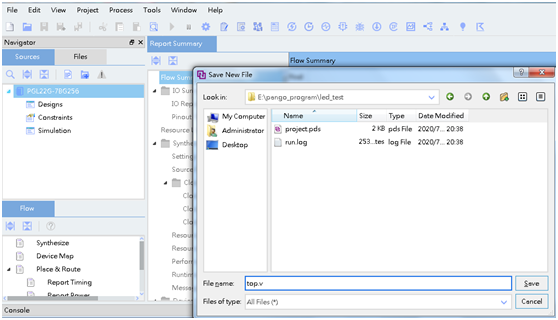

新建一个文件。  File  --à    new

Save

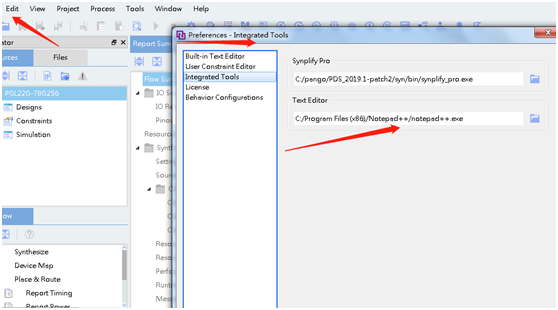

我就是想换一个文本编辑器。  Edit   -----   prefer ----   text  editor 选择你习惯的编辑器。

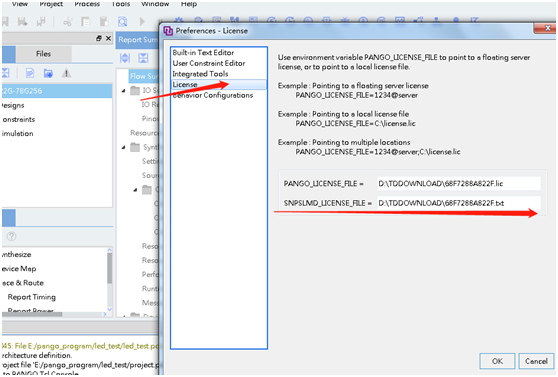

编译器的license还是要添加进来的。

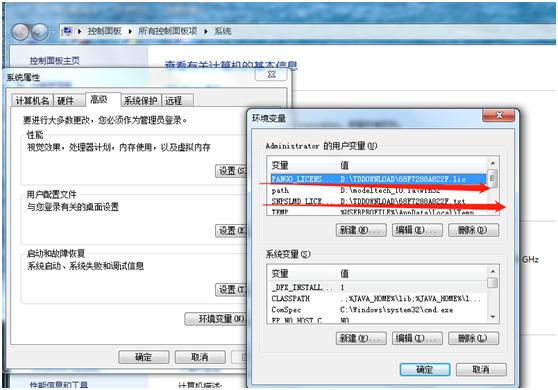

环境变量,也设置一下吧。也不知道有用没用。添加总是对的。

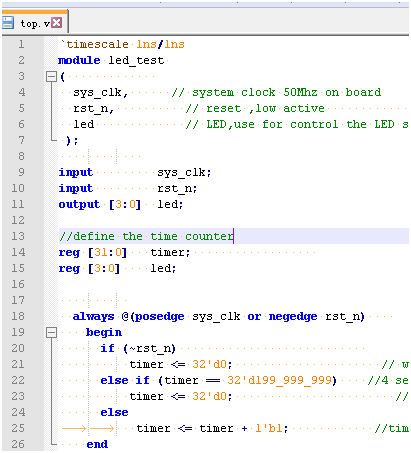

程序稍微下一个吧。复制粘贴的。

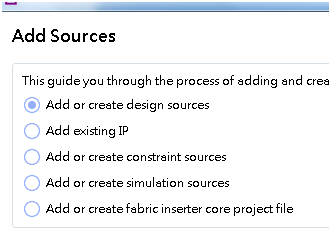

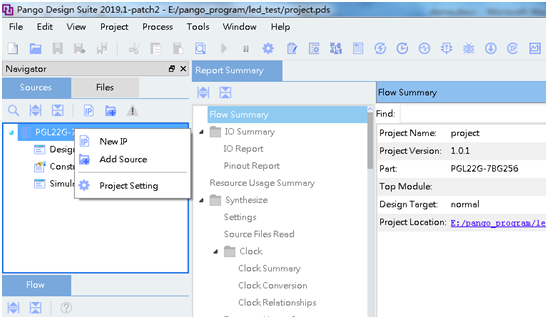

在souces栏里面点击右键   选择add  source。

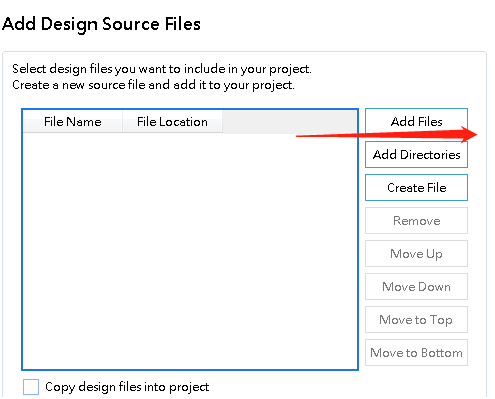

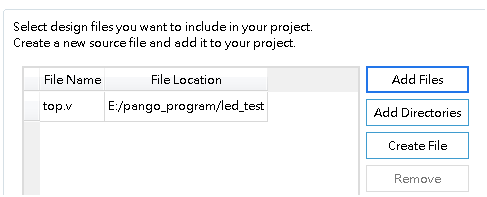

把我刚才写的文件添加进来。

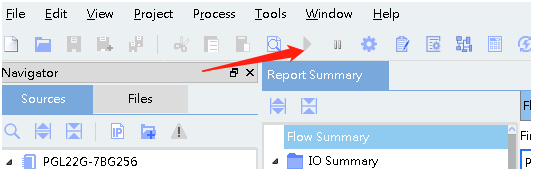

开始编译。哎呦喂,居然是不可以点的状态。

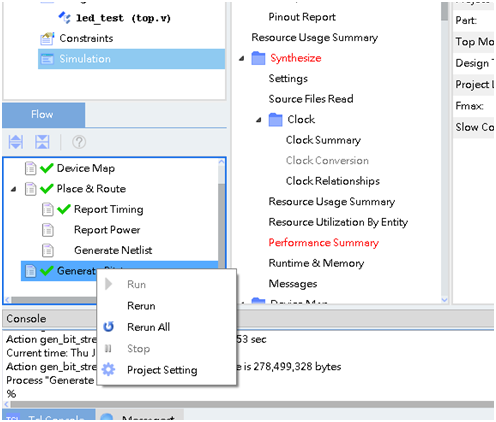

右键运行一下吧。不过双击genera  这里也可以。

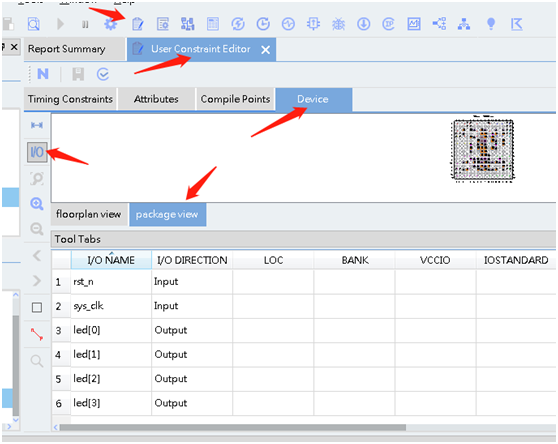

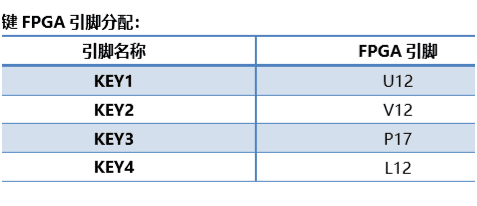

我就是管脚分配一下,要不要那么的麻烦。翻箱倒柜的才找到。

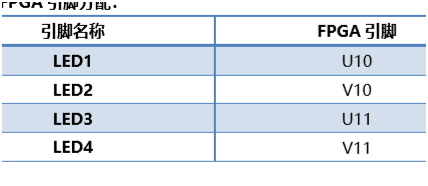

然后在找到 led的管脚。

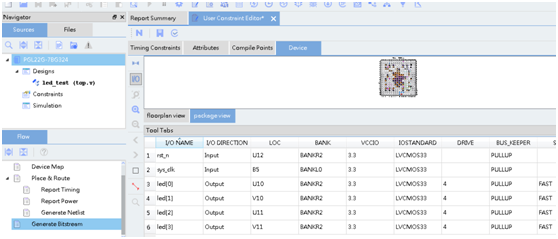

填上就可以了。

前面有选择错器件。双击pgl22g-256就可以改器件了。改成324的。

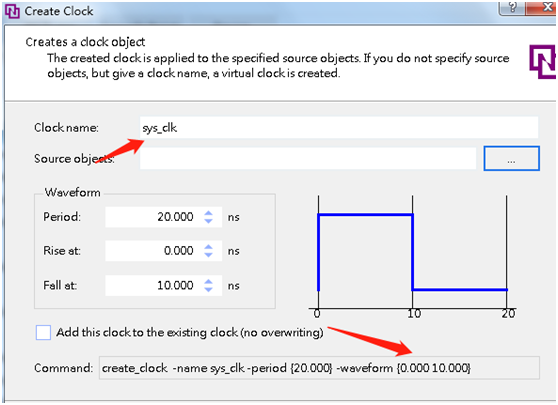

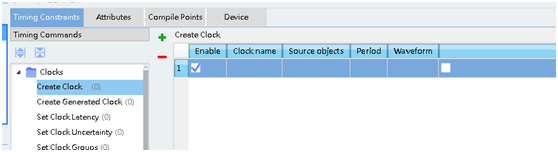

随手给时钟做一个约束吧。

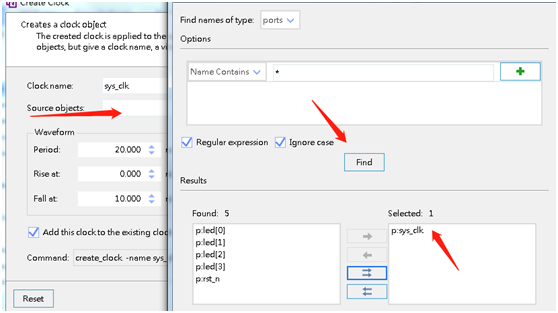

双击clock name。

应该可以了。

保存一下吧。Save。

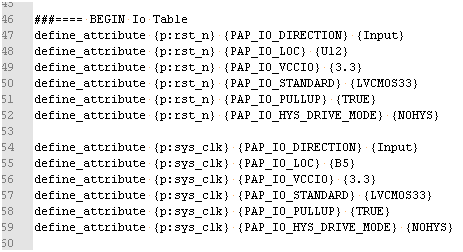

生成了fdc文档。咱们看看有啥

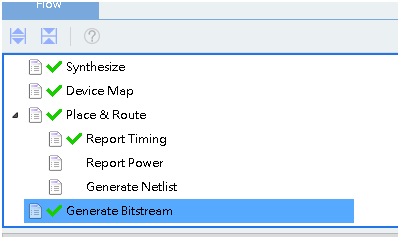

编译一下。

编译完成。下载试一下。

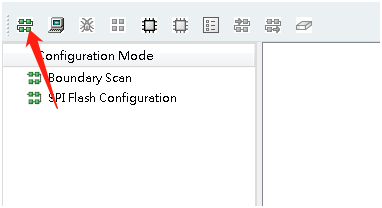

这个图标很像

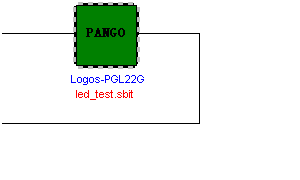

看样子硬件连接很正常,一下就找到器件了。

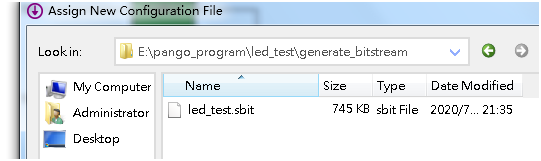

点击右键  -- program

可以了。

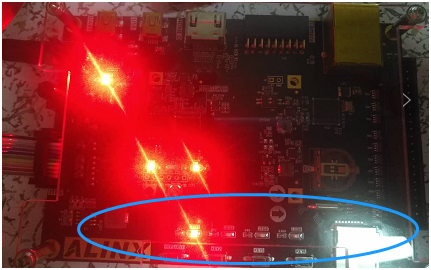

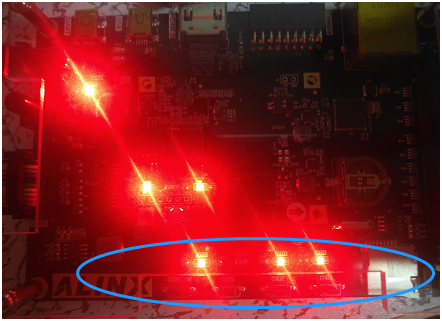

自带的原始程序是效果是这样的。3个灯亮1个灯暗。

我改的程序是这样的。

3个灯暗,1个灯亮。

要不然咱们试一下固化??呵呵。好像没有技术支持的情况下,俺也不知道怎么弄。跟altera和xilinx的都不一样。稍微试了一下,还是不行。到时候问技术支持吧。

Simulation 一下。我还是modelsim仿真好了。

在线逻辑分析仪。听说也是有的。但是没找到。

第3篇,准备去看一下软件的具体资料,和技术支持沟通一下。看看怎么固化,在线逻辑分析仪使用。顺便看看其他的内容,比如说:器件内部元件单元情况,分析报告等。
