富满发布高集成USB PD车充芯片XPM5236:极简外围,最大输出36W
来源:充电头网 发布时间:2019-12-12
分享至微信

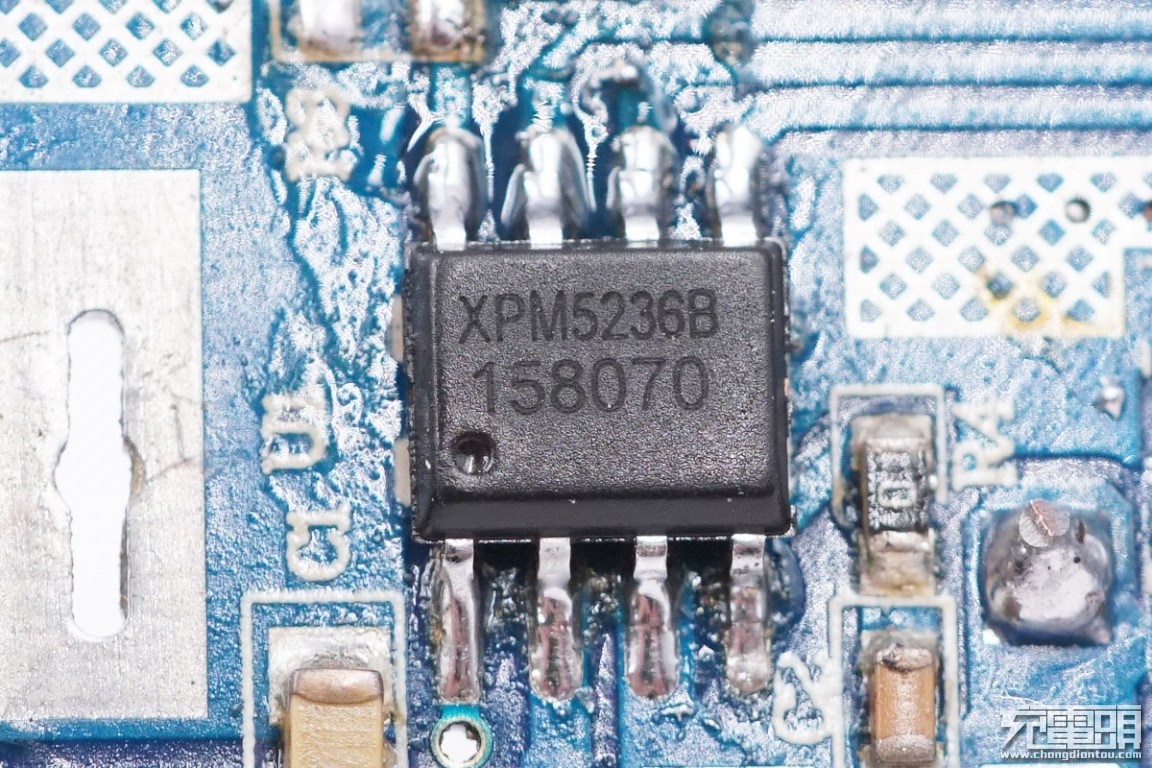

充电头网从供应链了解到,近日富满电子发布了一款支持多种快充协议的USB PD降压芯片XPM5236。该芯片可支持最大36W输出,并具备集成度高、封装简单等特点,可以有效减少芯片外围的元器件数量,节省系统开发成本,加速产品上市。

据了解,富满XPM5236系列有XPM5236A和XPM5236B两个型号,均采用ESOP8封装,支持6.6V至 36V超宽电压输入,以及3.6V至12V输出,并依据充电协议自行调整。其中XPM5236A的PDO配置为5V/3A、9V/3A两个电压档位,XPM5236B 的PDO配置为5V/3A、9V/3A、12V/3A三个电压档位。可用于车充、适配器、智能插排等产品领域。

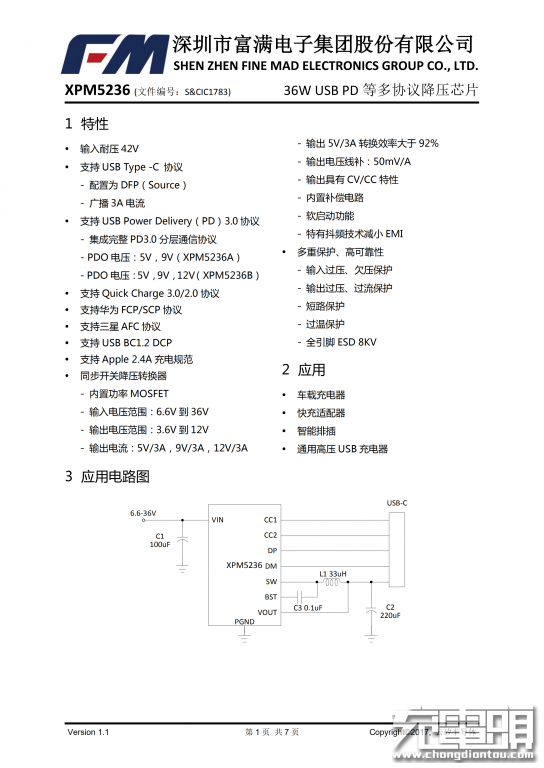

富满XPM5236详细规格资料。

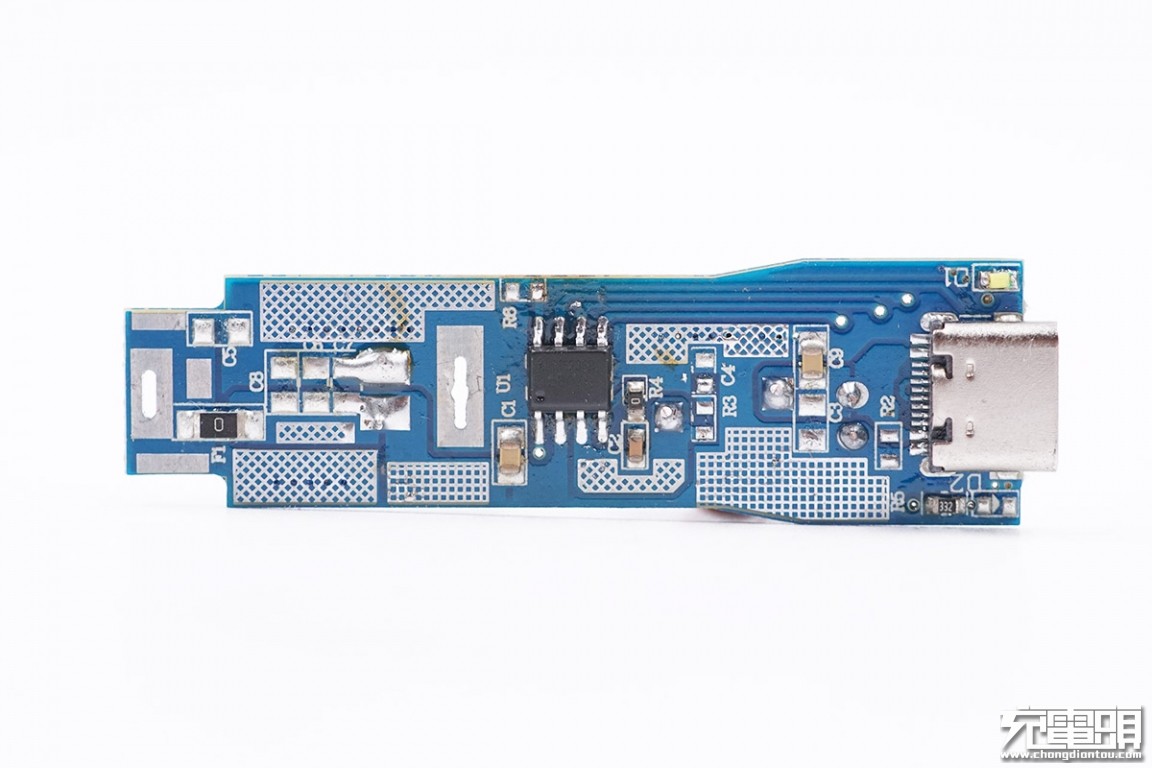

基于XPM5236开发的单口USB PD快充车充参考设计,芯片外围非常简洁。

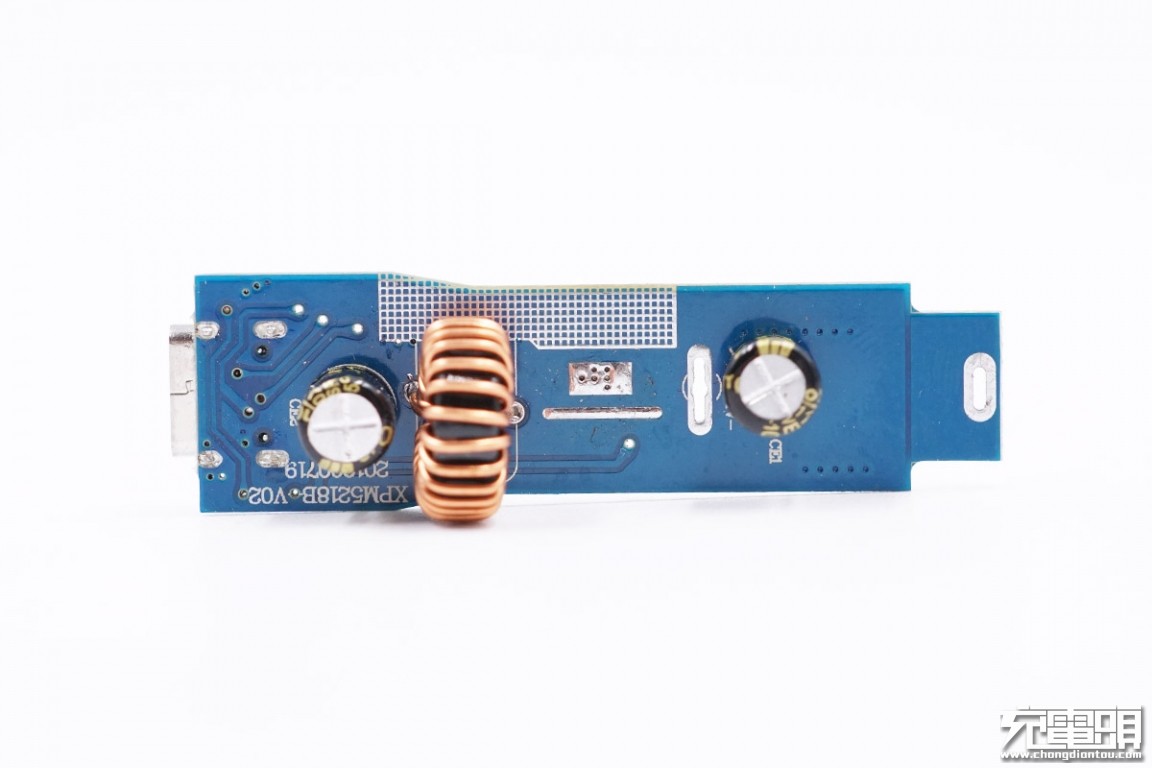

车充参考设计另一侧仅有两颗滤波电容和一颗降压电感,同样非常简洁。

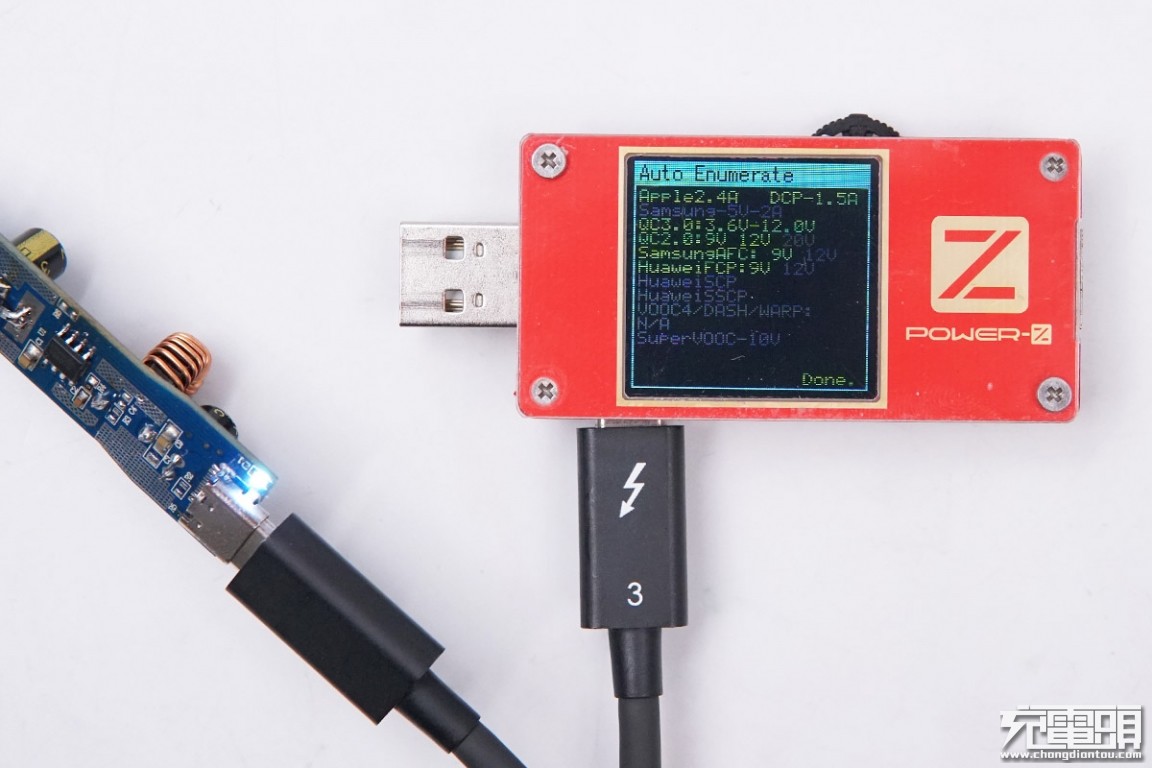

使用ChargerLAB POWER-Z KT001检测该参考设计的输出协议,显示支持Apple 2.4A、USB DCP、QC3.0、QC2.0、AFC、FCP等。

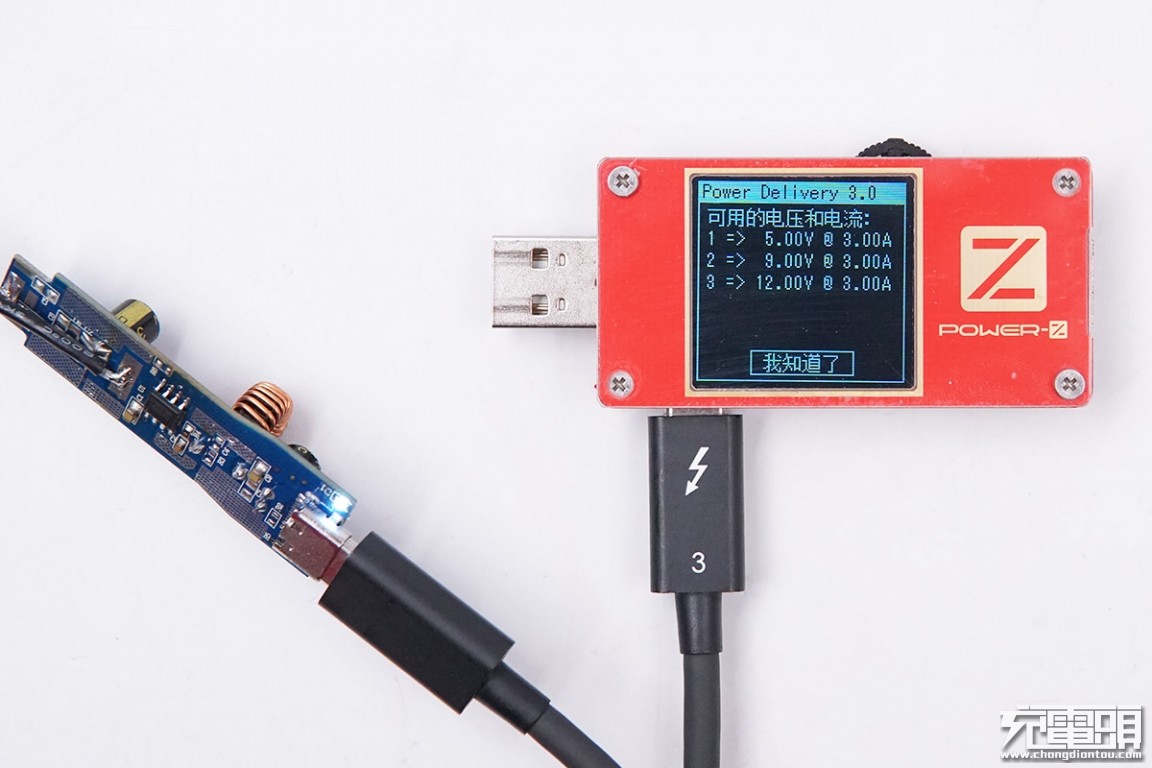

PDO报文显示,该参考设计支持USB PD3.0快充协议,支持5V/3A、9V/3A、12V/3A三个电压档位,最大输出功率为36W。
