LED流动电子钟电路
来源:电子发烧友网 发布时间:2013-04-26
分享至微信

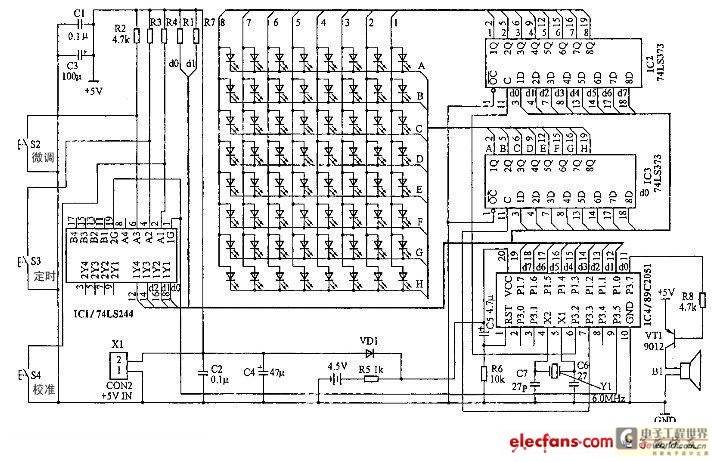

分享至微信LED流动电子钟电路主控电路图118:28时间显示效果图是非常便宜的89C2051单片机，c5、R6组成它的上电复位电路，Yl、C6、C7组成它的时钟电路。Pl口作数据总线用，LED点阵的列数据(1～8)由IC2锁存，单片机的P3、2端口输出锁存正脉冲。LED的行扫描信号(A～H)由IC3锁存，单片机的P3、3端口输出正脉冲锁存信号，按键状态由IC1读取，单片机的P3、5端口输出负向读取脉冲。外接5v电源(可用一般的市售稳压电源)由Xl输入，无电时由内置的4.5V电池维持IC4的继续工作，以防计时中断。LED流动电子钟电路(点击放大):
