Diodes 全新小巧晶体管实现小型化产品设计
来源:eeworld 发布时间:2010-07-19
分享至微信

Diodes公司推出全新20V NPN及PNP双极晶体管,它们采用超小型DFN1411-3表面贴装封装,能大大提升电源管理电路的功率密度和效率。该器件采用了Diodes第五代矩阵射极双极工艺设计 (5 matrix emitter Bipolar process)。

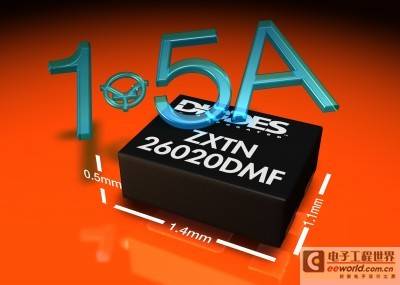

这对互补性器件ZXTN26020DMF和ZXTP26020DMF的占位面积只有1.1 x 1.4毫米,离版高度为0.5毫米,有助于设计出极其纤巧的便携式产品,还可改善产品的电性能及热特性。
这些微型晶体管适用于MOSFET和IGBT栅极驱动、DC-DC转换及一般开关工作,比体积更大的SOT23封装元件更能节省空间,并体现尽善尽美的热性能,其在占位面积最小的FR-4 PCB上的额定耗散功率仅为0.38W。
最新双极器件的特点包括高增益、低饱和度及快速开关,并具有极高的连续电流处理能力。NPN和PNP器件的最大额定集电极电流分别为1.5A和–1.25A,超过目前所有封装体积更小的器件。
