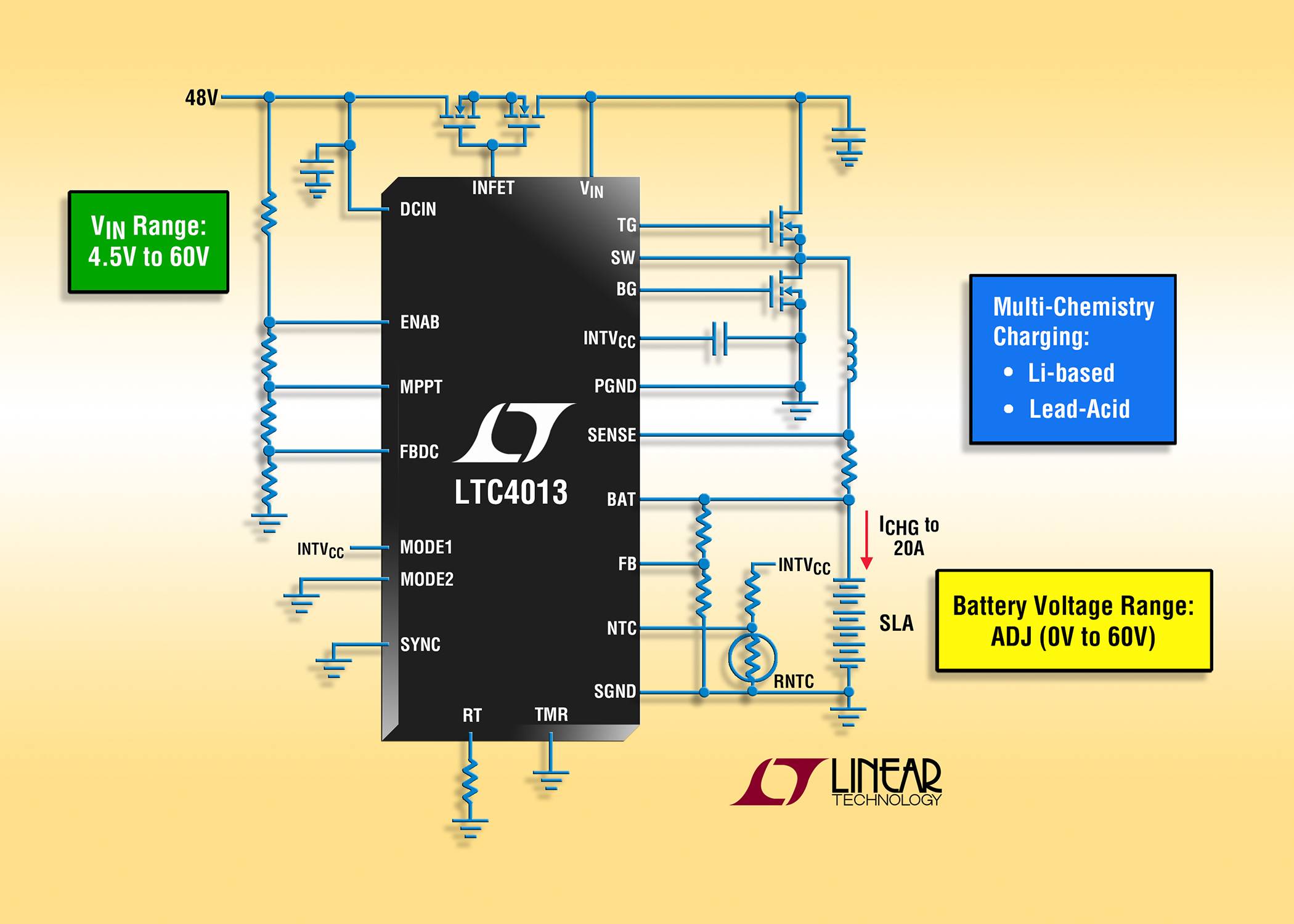

照片说明：60VIN / 60VOUT 20A 降压型铅酸和锂离子电池充电器控制器


LTC4013 运用 N 沟道 MOSFET 提供高效率充电，具很宽的 0V 至 60V 电池充电电压范围。该产品的主要充电功能可以用引脚搭接配置和编程电阻器调节，从而使用户能够根据电池的化学组成，在几种预先定义的充电算法中做出选择。对于开口、密封和凝胶等铅酸电池类型，LTC4013 支持多个充电级，包括浮动、可编程定时吸收和均衡。每种充电电压包括可调的温度补偿。对于锂离子 / 锂聚合物电池，该器件提供了恒定电流 / 恒定电压充电算法。SYNC 输入提供了使开关频率同步至一个外部时钟的能力，旨在消除某特定频率范围内的噪声或针对某个特定频率布设噪声滤波器。其他产品特点包括：一个外部输入 MOSFET 驱动器 (INFET)，以避免电池在输入电源短路时放电；两个开漏状态引脚；一个 ISMON 引脚以提供有关充电电流的模拟信息。


LTC4013 采用紧凑的 28 引线 4mm x 5mm QFN 封装，并具裸露金属焊盘，以提供出色的热性能。E 级和 I 级器件保证工作在 –40C 至 125C 温度范围。E 级版本的千片批购价为每片 3.95 美元，所有器件都有现货供应。
