电子电路的理论很抽象，所以多看电子电路的信号波形，对掌握理论知识非常有帮助。
让我们通过形象的电路信号波形，直观地了解电路的世界！
半波整流电路
半波整流电路，电路图很简单，通过一个二极管实现半波整流。其中1kΩ的电阻是负载。各点波形如下：
半波整流电路，即把“交流电压”转变为“脉动直流电压“。
所谓“脉动直流电压“，是指电压方向（正负极）不变，但大小随时间变化。
下图黄色的波形就是“脉动直流电压”；而紫色的波形既有正电压又有负电压，属于“交流电压”：
输入到二极管的交流电压，频率为50Hz，峰值为1V：
交流电压通过二极管后，变为脉动直流电压，没有了负半周，正半周电压峰值为312mV：
通过以上可以知道，二极管的压降为：
1V - 312mV = 688mV

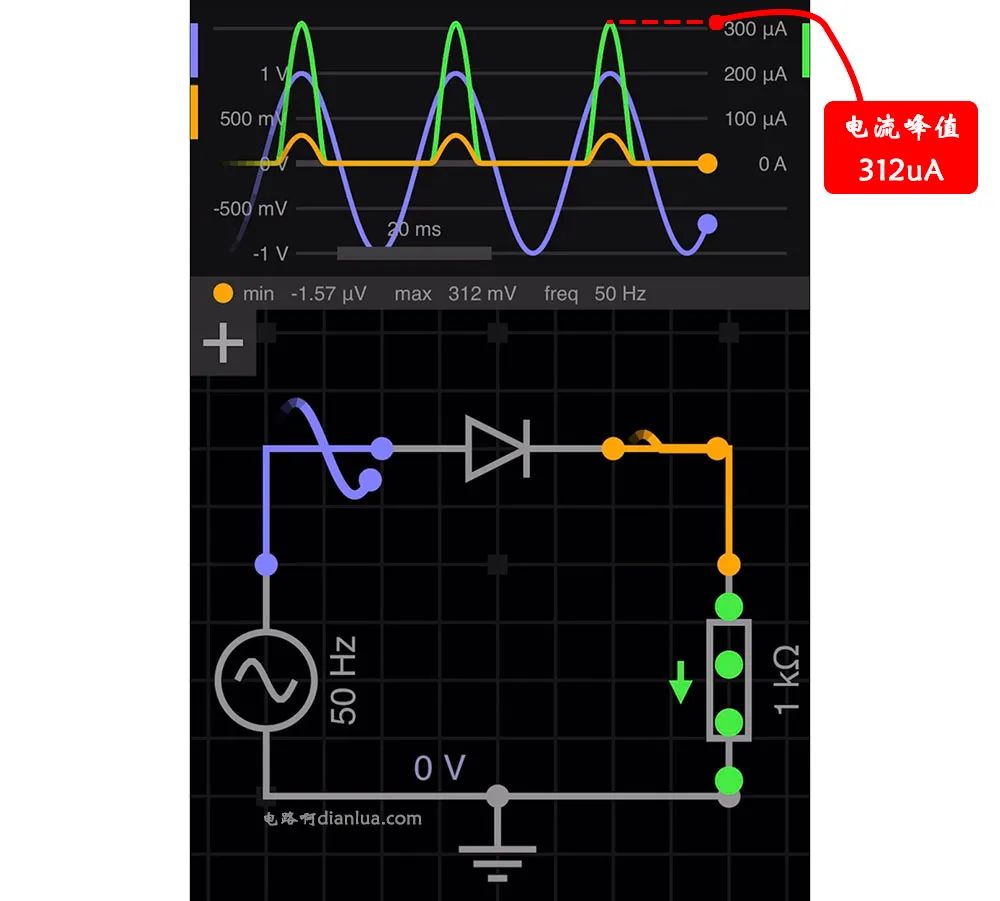

通过1kΩ电阻的电流峰值为312uA：
