超宽带(UWB)技术基础及其测试方法
来源:EET 发布时间:2021-01-14 分享至微信

基于IEEE802.15.4a/f/z标准的UWB(Ultra-wideband)超宽带技术是一种利用纳秒级的窄脉冲进行数据传输的无线通信技术。UWB技术可实现厘米级别的精准位置测量,提供速率高达27Mbps的安全数据通信,且功耗和延迟非常低,而极高的带宽和极低的功率谱密度可以使其与其他窄带和宽带无线通信系统共享频谱且具备一定的抗干扰性。既不同于传统的窄带通信技术,也不同于广泛用于宽带通信的OFDM技术,UWB信号的超大带宽和极低功率对测试方法和测试仪表提出了新的需求和挑战。


如今,UWB技术发展迅速,已经进入消费市场和工业市场,主要针对手机终端、汽车应用、物联网及工业4.0等领域,包括室内定位、移动数据共享、安全支付、资产跟踪、车载定位、无钥匙进入、智能家居和智能工厂等典型用例。


UWB定义与标准

参考FCC的定义,满足10dB带宽(fH-fL)>500MHz或者分数带宽2*(fH-fL)/(fH+fL)>0.2的信号可以称为UWB超宽带信号(图1),且信号的功率谱密度限制于-41.3dBm/MHz。

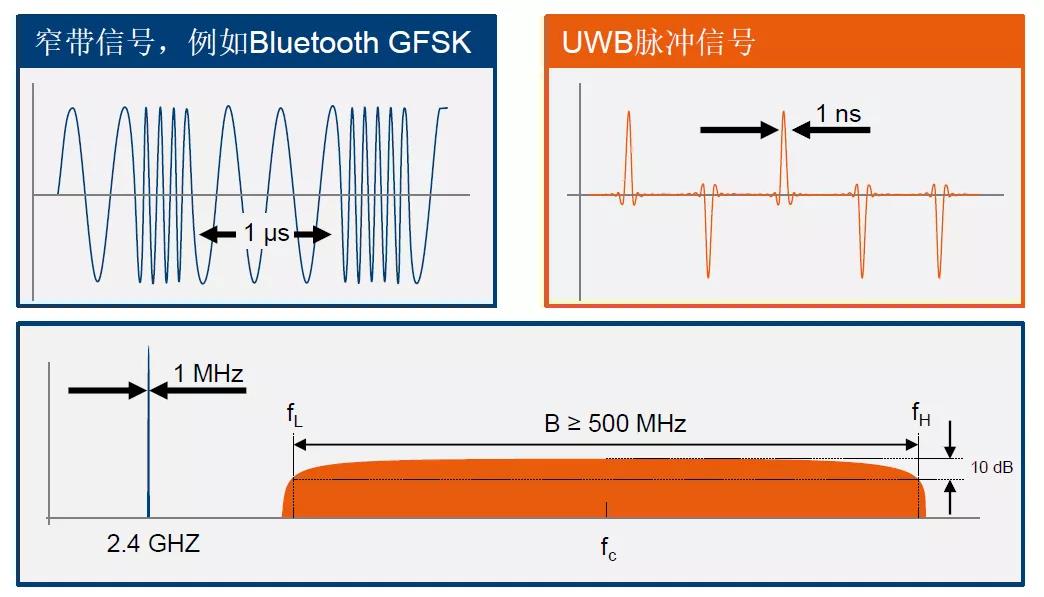

图1:UWB信号定义

2002年,FCC允许在非授权频段使用UWB系统用于雷达、公共安全和数据通信的应用。2005年,WiMedia联盟发布了第一个商用UWB标准ECMA-368。2007年至今,UWB技术主要在IEEE802.15.4标准工作组进行演进。最新的IEEE802.15.4z标准定义了LRP(LowRatePulse)和HRP(HighRatePulse)两种UWB物理层规范,其中HRPUWB的应用最为广泛。


目前,UWB联盟、FiRa联盟和车联网联盟都是推动UWB发展的重要组织。


HRPUWB物理层技术

HRPUWB定义了SubGHz频段、LowBand频段和HighBand频段三个频段(表1)。每个频段包含一个强制支持的信道及其他多个可选支持的信道,其中信道4、7、11和15这四个可选信道支持更大的带宽(>1GHz),而其余信道的带宽均为499.2MHz。

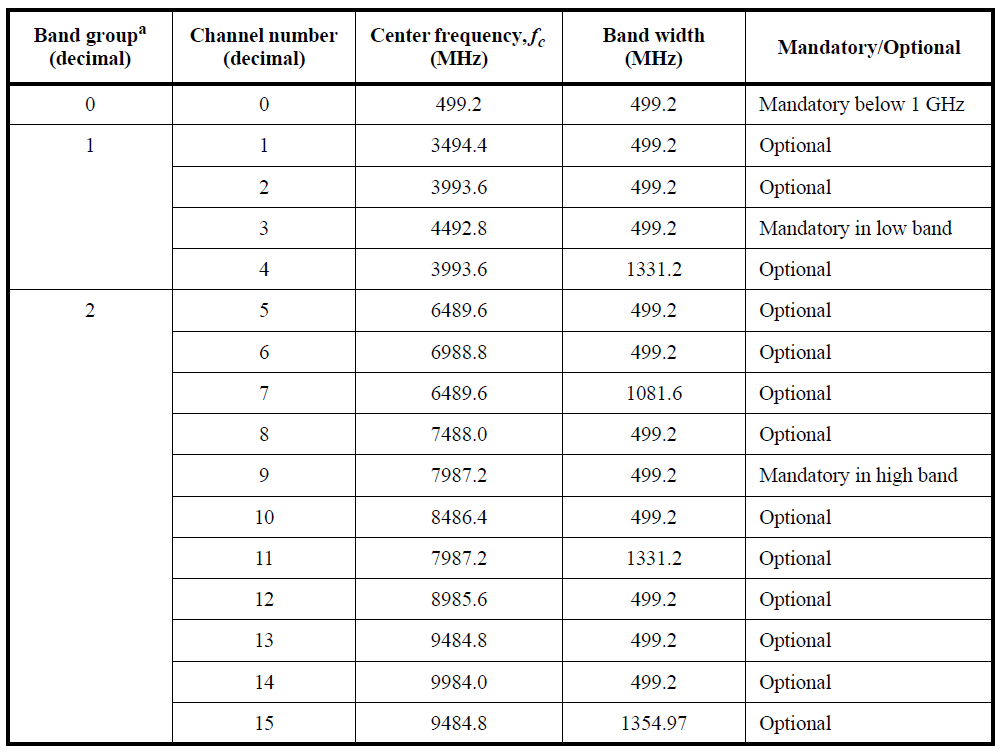

表1:HRPUWB频段和信道分配

HRPUWBPHY帧(PPDU)由前导和数据两部分组成(图2)。前导部分包含同步头(SHR),由同步字段(SYNC)和帧开始分隔符字段(SFD)组成。数据部分包含PHY头(PHR)和PHY有效载荷。

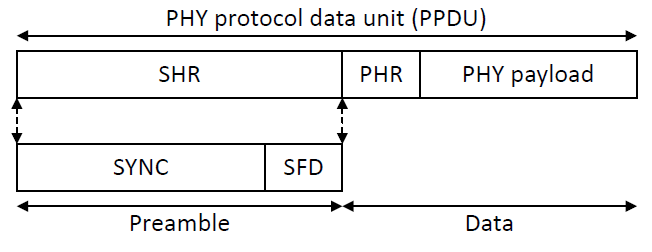

图2:HRPUWBPHY帧结构

前导部分的调制采用三元码方式。前导符号Si由三元码序列Ci={-1,0,1}组成,在码符号间插入若干个码片持续时间(图3)。HRPUWB支持的编码序列长度有IEEE802.15.4-2015定义的31和127,以及IEEE802.15.4z增加的91。码片持续时间也称为DeltaLength,由编码序列长度和信道号决定。

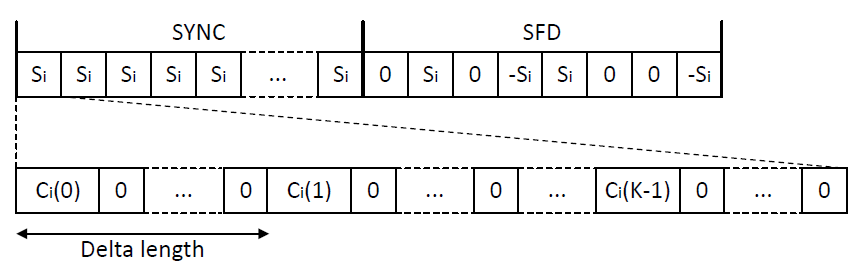

图3:前导符号的结构

数据部分的调制结合了突发位置调制(BurstPositionModulation)和二进制相移键控(BPSK),称为BPM-BPSK调制方式(图4)。每个符号由一个突发脉冲组成,包含2比特信息。其中一个比特用来决定突发脉冲的位置,另一个比特决定脉冲调制的相位。标准定义了多种突发脉冲长度来支持多种数据速率。

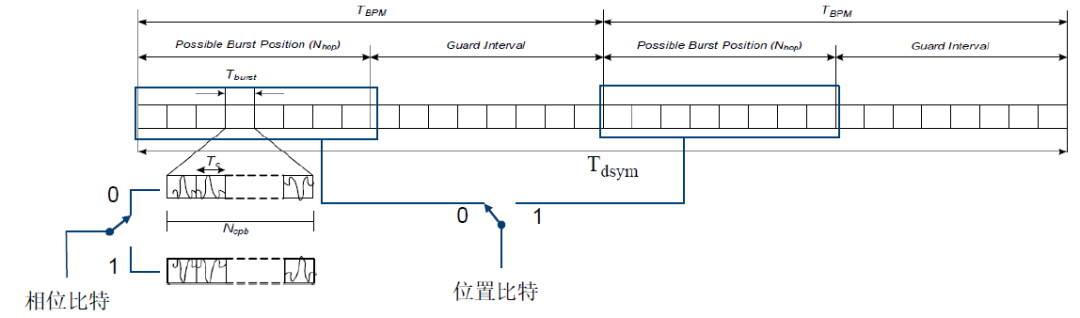

图4:BPM-BPSK调制方式

UWB定位的基本原理是利用TOF(TimeofFlight)进行精确测距。在TOF的基础上,采用改进算法,例如TDOA(到达时间差定位),TOA(到达时间定位),TWR(双向测距),AOA(到达角定位),可以对定位性能进一步提升,适应不同的应用场合。

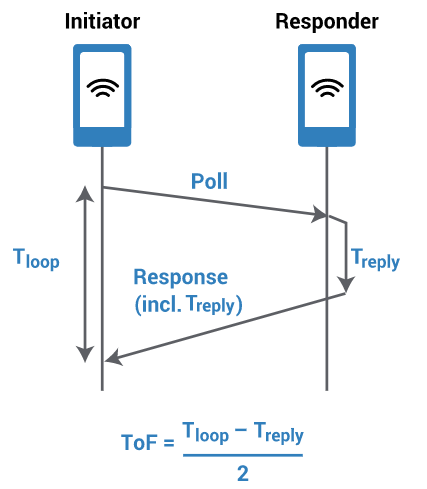

图5:TOF测距法

UWB测试项目与方法

UWB测试项目主要来源于802.15.4-2015规范,在协议第16章HRPUWBPHY第四部分中,描述了RF方面的测试要求。主要包括如下的用例:


1)16.4.5Basebandimpulseresponse(脉冲响应)


2)16.4.6TransmitPSDmask(发射频谱模版)


3)16.4.7Chiprateclockandchipcarrieralignment(码片误差)


4)16.4.10Transmitcenterfrequencytolerance(中心频率误差)


5)16.4.11Receivermaximuminputlevelofdesiredsignal(接收机电平)


针对以上的测试用例需求,罗德与施瓦茨公司提供了一系列的测试方案。以上用例的测试均在R&SCMP200非信令综测仪上实现。


在使用R&SCMP200进行射频测试的过程中,发射机测试是通过外部PC软件控制终端发射指定的UWB信号,在固定的频段以及固定的数据格式,R&SCMP200会测量终端发射出来的信号射频指标。接收机测试时R&SCMP200内置的信号发生器,发送指定格式数据包,终端工作在接收机状态,然后汇报接收到的数据包数目以及误包率。


同时,R&SCMP200的测量在满足协议测试要求的基础上,还额外增加了一些信号分析内容,满足研发客户进一步需求。例如如下用例:


1)Chip/SymbolClockJitterAnalysis


2)Chip/SymbolPhaseJitterAnalysis


3)Chip/SymbolEVM


4)Preamble/DataPower


5)PowervsTime


通过以上测试,可以有效的保证UWB模块射频信号质量,改善UWB数据传输性能。


本文由罗德与施瓦茨供稿罗德与施瓦茨供稿


责编:AmyGuan
