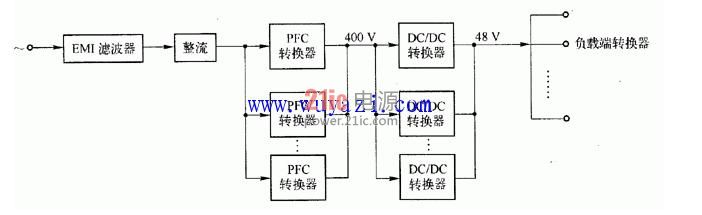

分布式供电电源系统的原理电路图
来源:jsp 发布时间:2015-07-20
分享至微信

系统由前端转换器和后端转换器组成:前端转换器(Front End Converter)包括带有功率因数校正(PFC)的AC/DC转换器和400/48 V DC/DC转换器,均由若干个模块并联组成。交流输入电压经过整流后,通过PFC转换器得到400V直流电压,然后再由DC/DC转换器将400 V直流电压转换成48 V的直流电压接到母线;后端转换器是一组负载转换器,或称为POL(Pointof Load)转换器,将48 V的母线电压,转换成负载所需的直流电压,如5 V、3 V等。可见在分布式供电电源系统中,AC/DC和DC/DC转换器模块的并联都已得到了广泛应用。
