扫描器的光电隔离电路图
来源:jsp 发布时间:2015-12-11 分享至微信

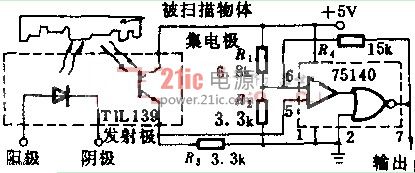

本电路主要包括TIL139源/探测器组件和75140线路接收器,可应用于对反射光或者中断的光作出反应。采用5V电源,输出处于标准的TTL电平。为了使灵敏度可以调节,在R1和R2之间插入500欧电位器,把75140的7连接到3,并且从1取得输出,则可颠倒输出极性。
