一款电动机的电极自动调节器电路
来源:jsp 发布时间:2016-02-23 分享至微信

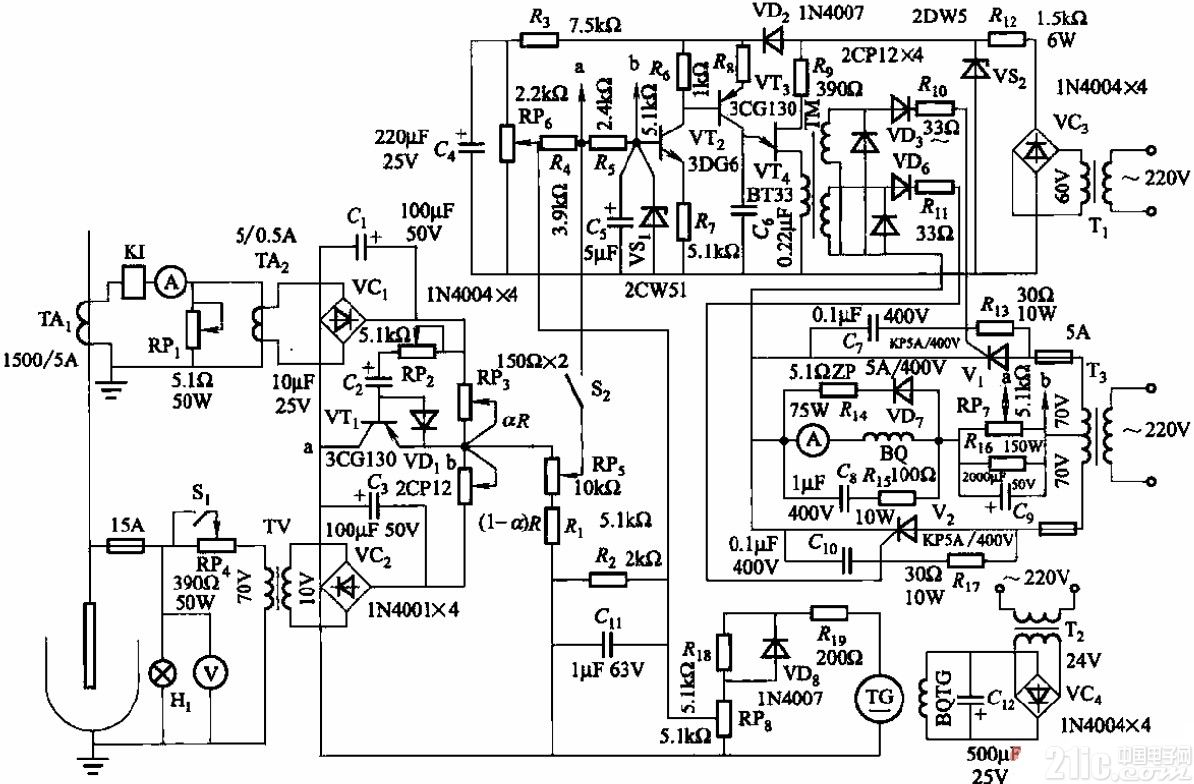

如下图所示,本文介绍的是一款电动机的电极自动调节器电路,该电极自动调节器具有更好的性能。图中,BQ为滑差电动机离合器励磁绕组;TG为测速发电机,BQTG为测速发电机励磁绕组。如采用了准确度高、线性度好的电流输出型桥式比较电路;采用了电弧电流微分负反馈电路(超前器),使超前时间及校正强度可调,不会引起超调现象。






[ 新闻来源:jsp,更多精彩资讯请下载icspec App。如对本稿件有异议,请联系微信客服specltkj]
