NE555是一款应用十分广泛的集成芯片，通过几个简单的外围器件，就能组成各种电路，下面是NE555的典型应用原理图。

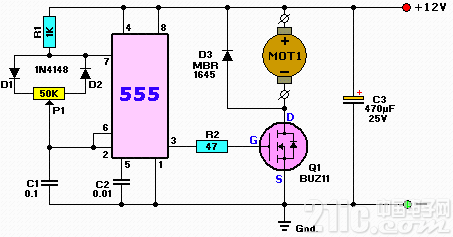

11.电机PWM调速器电路

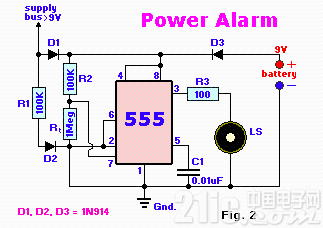

12.电源超压报警电路

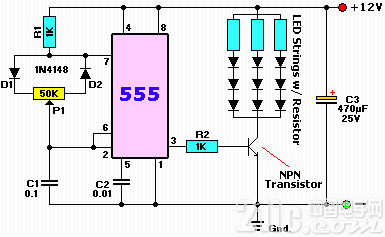

13 .LED灯调光器电路

14.光敏电阻光控报警电路

15.光敏电阻光控开关电路

16.红外线发射电路

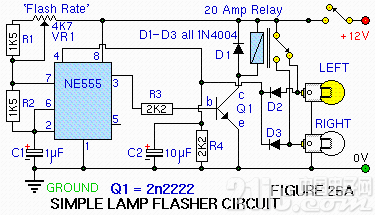

17 .简单闪光电路

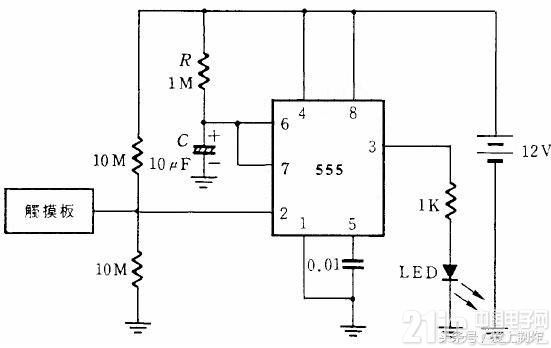

18.触摸开关电路

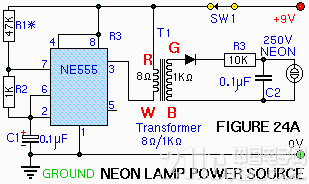

19 . 氖光灯驱动电路

20. 50%对称方波电路

21 .触摸开关电路

22 .单稳态电路触发器

本系类文到此就结束了，喜欢的读者可以收藏起来，自己动手制作一下。
