2020年初，公牛推出了一款 69 RMB的魔方插座，网络上也看得到拆解视频 。从PCB正面总览发现，初级PWM 控制芯片是来自通嘉科技的LD9164C，他是一款出色的PSR控制器，整合开关MOSFET组件，具有CV/CC操作，集成了多种保护功能，减少了零件数目，提供DIP8/SOP8封装，这些使其成为低成本应用的理想设计。加上整合低导通阻抗开关组件的同步整流IC LD8925F1，提出整个高集成的电源方案。

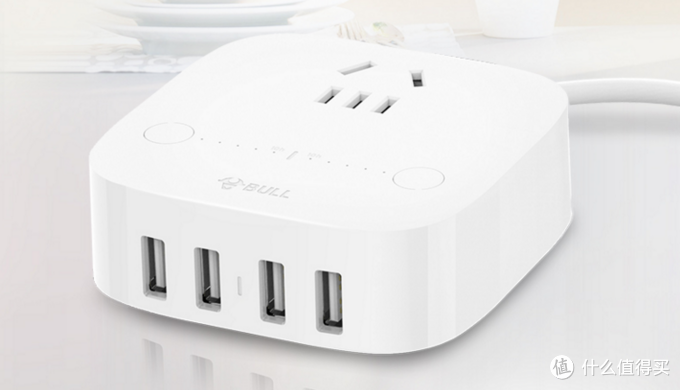

图1：公牛魔方(载录自网络)

接下来，我们把魔方拆开，来看一下里面的架构。

PCB 正面

图2：PCB正面照

新一代的魔方不像前代采用 2 块 PCB，新的设计只采用 1 块 PCB 板，看起来比前一代简单，简化组装工艺。拆开魔方当中，我们可以看到主控核心，是采用 LD9164C，它具有低启动电流、绿色节能操作、电流检测具有 leading edge blanking 和斜率补偿等功能。此外，LD9164C还具有OTP、OVP功能，防止异常情况损坏电路。

图3：前一代魔方采用两块PCB设计(照片取自充电头网)

    图4：新一代魔方采用单PCBA 设计, 设计简单, 简化生产工艺

一次侧控制芯片LD9164C整合650V/2.3Ω MOSFET，当中PWM核心一颗PSR控制器，QR mode控制方式、定电压(CV)/定电流(CC)操作、超低启动电流(<1.5μA)、支持UVLO、Vcc OVP、OTP 等多种保护方式。采用SOP-8/DIP8小型化封装。

图5：LD9164C + LD8925F1 应用参考线路图

PCB 背面

 图6：新一代魔方采用单PCBA 设计, 设计简单, 简化生产工艺

二次侧同步整流芯片LD8925F1为一款高度集成整合二次侧同步整流IC 并内置45V/8mΩ 低导通阻抗开关组件，适用于DCM/QR 切换式电源系统，可微调Turn off 准位使调整系统效率优化，为同时兼具能效规范要求，设计采用二次侧同步整流方案取代萧特基二极管是未来电源产品的趋势方向。图7显示LD8925F1其应用参考线路。

图7：Flyback low side synchronous rectification

LD9164C 与 LD8925F1 的组合设计应用在魔方有限的体积，并提供三组USB-A输出的产品，充分发挥整体系统特色效果：

1. 低空载功耗 ( Pin < 75mW)

2. 改善电压调整率Vout +/-5%

3. LD9164C 支持恒流功能 <+/-5%

4. LD8925F1 内置45V/8mΩ 高性能MOSFET开关组件

5. 高效率

6. 10%至90% 负载变动之电压变异<+/-10%

7. 完整的防静电保护、过压保护、过流保护、防短路保护、防浪涌保护

总结

公牛魔方秉持着一贯的风格设计，高颜值、高质量、工艺精湛、轻薄小巧，适合在居家旅行携带。 小巧的体积内包含了三个AC扩展输出，带有3组USB TYPE A的输出充电能力，自动智能识别功能，完美充当快充充电头。以上的介绍，希望能为读者带来帮助，如有进一步需求，可以联络通嘉科技为您提供更多的服务。
