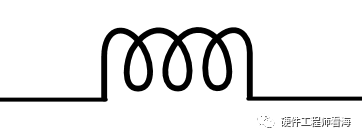

电感是一个非常重要、应用非常广泛的基础电子元件，电感的电路符号是一个线圈，理论上的单线圈电感是不带极性的，所以电感这个电路符号也就没有极性标识。

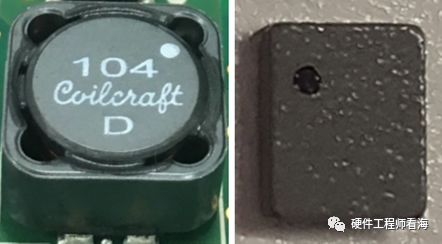

然而实际工程中，有的工程师会发现，电感上有一个极性点标识，这是为什么呢？比如下图的高频电感。

直接原因是结构。

如果电感的结构不是完全对称，则特性会随着安装方向而改变。因此，电感厂商会留下一个标记，以便用户知道电感器具有方向性。这样，当他们使用电感器时，可以充分利用的特性，达到预期的设计性能。

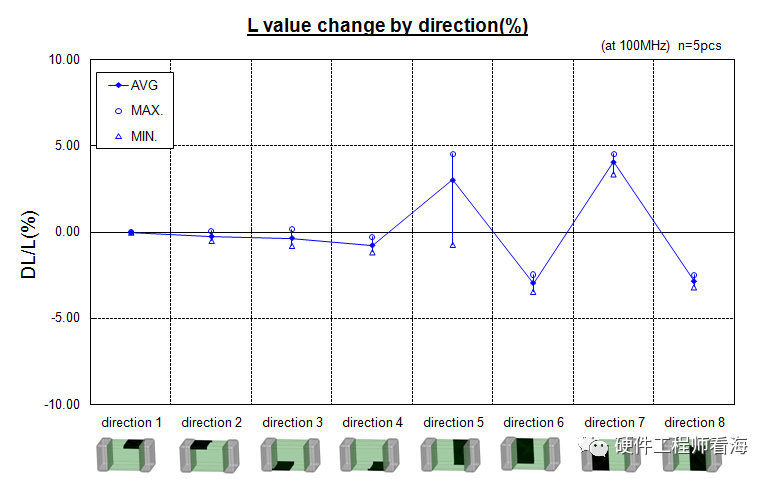

比如下图，随着电感方向的不同，最大会有接近5%的差异，如果贴片方向无序，这无疑会给我们的设计余量带来挑战，又会影响硬件性能的一致性。

从下图可以看出电感结构的不对称，导致焊接在PCB上时电感线圈对地的面积不同，进而影响了电感等效电路中电容等参数。

也有的工程师发现功率电感也有极性标识，这个就是绕线点，和高频电感略有区别，这类底部电极的电感，只有两个方向贴片，而五面电极的高频电感贴片方向就很多了。

这种底面电极的电感，由于安装方向不同，主要会导致产生的磁场有差异，在磁场敏感的设计中要把这个方向的影响考虑进去。

对于高频电感，顾名思义，安装导致的微小差异在低频时不会有明显性能影响，但是会影响到高频结果，电感极性对射频指标影响比较明显，曾经有射频工程师说测试射频的时候发现电感不同的SMT方向对射频指标影响还是很大的。

因此随着4G、5G甚至6G的发展，射频电路的频率会越来越高，此时高频电感的极性对系统性能的影响将是一个必须要去面对的问题。
