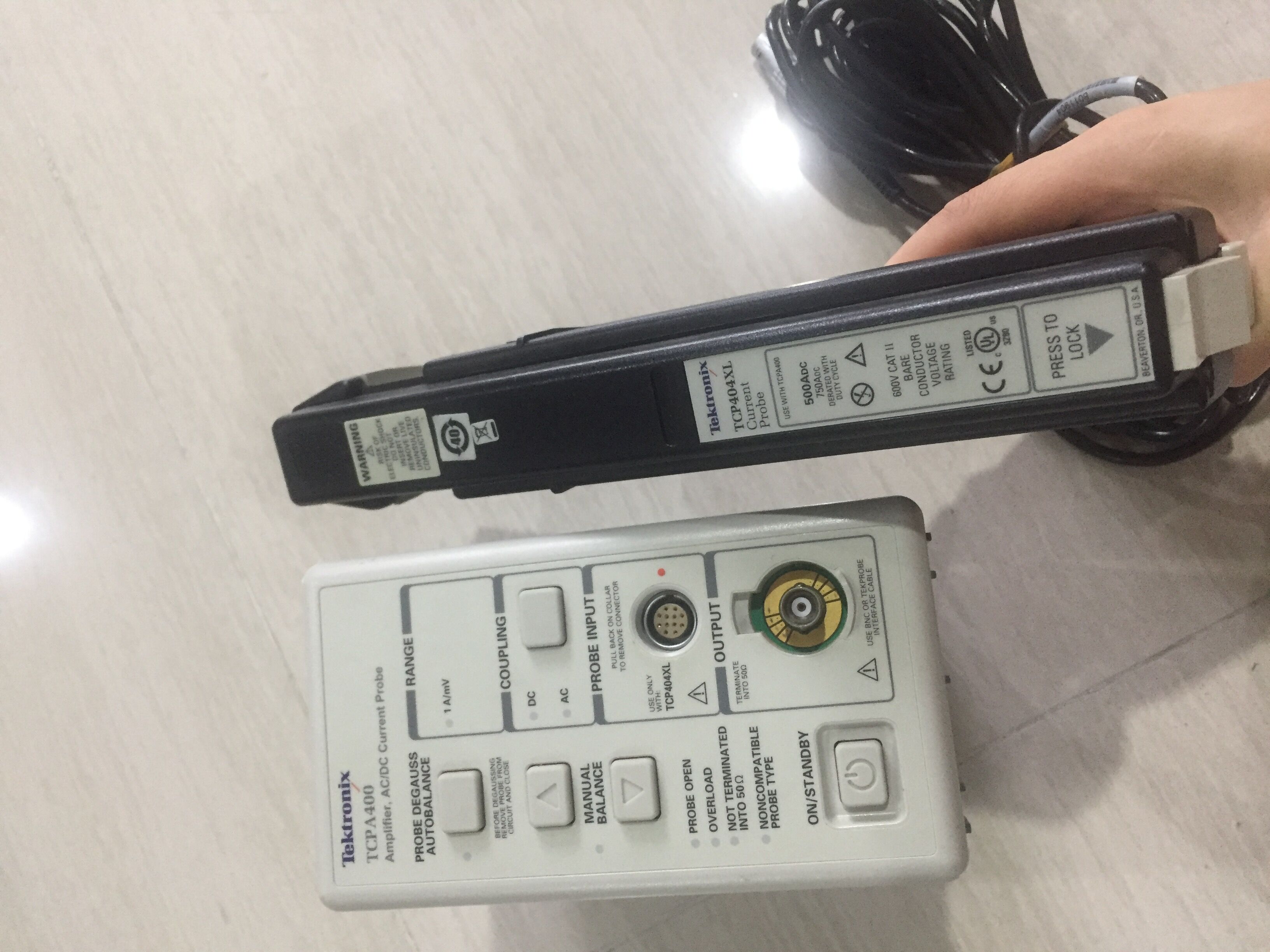

Tektronix泰克 TCPA400 TCP404XL 示波器电流探头
来源:方丰瑞仪器 发布时间:2023-12-25 分享至微信

TCPA400 满足当今的 AC/DC 电流测量应用
TCPA300 放大器在与 TCP312A、TCP30 或 TCP303 探头一起使用时,提供了一系列电流测量功能,弥补了小电流测量产品与超高电流测量产品之间的空白。
这三个探头提供了 30 A、50 A 和 150 A 连续直流电流的电流测量功能。对更高的电流电平,带有 TCP404XL 电流探头的 TCPA400 放大器可以测量 500A 和 750A 的连续直流电流,降额与占空比有关。
带 TCPA300 的 TCP312A 实现了更高频率的性能,提供了 ≥100 MHz 的带宽及zui高 30A 的直流电流。

主要特点
自动定标和确定单位1 - 示波器屏幕的幅度和电流读数通过消除手动计算,减少了测量误差
AC/DC 输入耦合
插入阻抗低,降低了被测器件的负荷
分裂铁心结构,电路连接简便
状态指示器提供虚拟工作状态和潜在错误条件通知 — 消磁、探头张度、超载、不端接 50 ??、不兼容的探头类型

主要性能指标
AC/DC 测量功能
DC - 100 MHz,电流探头放大器 (TCPA300) 使用:
DC - 100 MHz,30 A DC (TCP312A)
DC - 50 MHz,50 A DC (TCP30)
DC - 15 MHz,150 A DC (TCP303)
DC - 50 MHz,电流探头放大器 (TCPA400) 使用:
DC - 2 MHz,750 A DC 1 (TCP404XL)(500 A DC 连续电流)

需要可以在网页上搜索《深圳市宝安区沙井方丰瑞仪器设备经营部》可找到我们哦~
邓:135-1015-2816(v同)
彭:158-1859-4082(v同)
