LDM差分液位模组产品简介
来源:工采网电子元件 发布时间:2023-10-18 分享至微信

差分液位模组 LDM(Liquid-level -Differential-Mini)利用差分式电容测量原理,通过电容传感芯片测量介电常数的变化,模组数字信号输出电容值,转换成液位高度等,可测量连续液位或分段液位等介质传感,广泛应用于水位、油液液位、料位等检测。模组含微处理器件,内嵌电容与物理量转换计算、报警检测算法、温度补偿、信息存储、校准支持等,可以定制 I2C、1-wire 等数字协议。


LDM 穿透性强,可穿透 1~10mm 非金属容器,有效克服容器壁较厚、或测量有空气间隔、液体介质粘稠度高等问题,准确测量到电容变化;尺寸小,以最小单元原理设计电路,邮票板方式,方便客户集成到产品电路中;可通过调整外围电路实现测量不同的电容范围。


  1. 主要性能

测量方式:非接触可穿透 1~10mm 非金属容器,或接触式


液位精度:根据被测物、电极结构等应用不同,最高精度 1%


电容测量范围:0~100pF(默认量程,其他量程可定制)


电容测量精度:1%


电容测量分辨率:0.001pF


电容测量时间:50ms(可根据采集需求定制)


工作功耗:3mA@5V


温度特性


温度分辨率:12bit ADC


典型测温精度:±3℃


工作温度范围:-40℃~+85℃


通信接口:I2C(可定制 1-wire)


工作电压:2.5V~5.5V


外形尺寸:11.5mm*11.5mm*2.5mm


  1. 接口说明

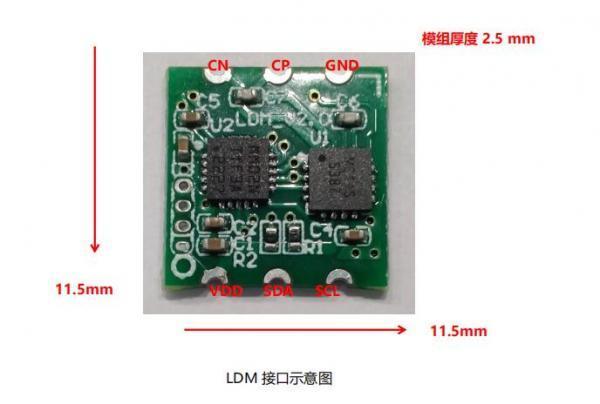

LDM 提供电极接口以及 I2C 接口,如下图所示。

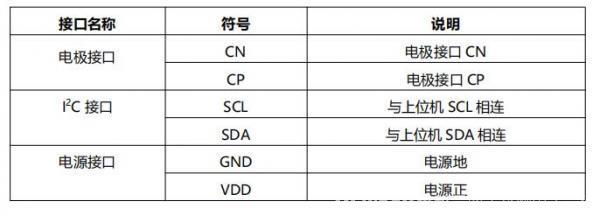

接口说明表:

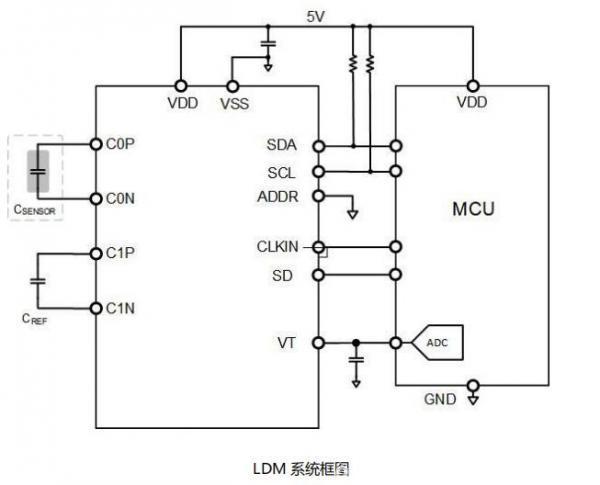

  1. 系统框图

LDM 模组集成敏源电容传感芯片 MC11S,MCU 从 MC11S 采集数据并解算电容,对外提


供 I2C 通讯接口。

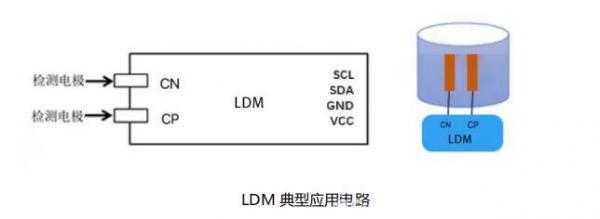

  1. 典型应用电路

LDM 是利用差分式电容的测量原理,根据容器结构以及液位检测需求布置适当形状大小的


两个电极,将两个电极分别与 LDM 的 CN、CP 相连,最后将模组固定。支持连续液位、


一点液位检测。



  1. 通信方式

模组为 I2C 接口输出,上位机可查询电容值、频率、比值、温度等信息(可定制为 1-wire


接口)。

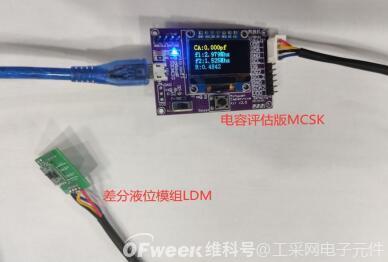

使用敏源电容传感评估板 MCSK 连接模组,可快速进行测试评估。

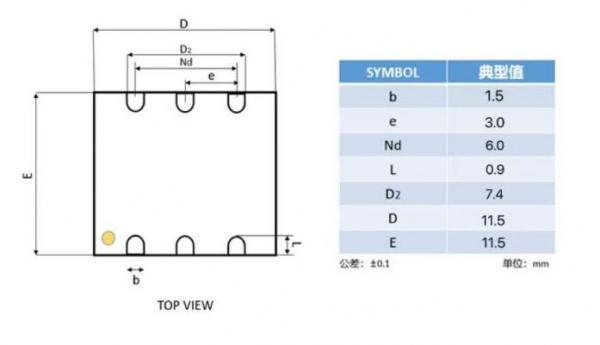

  1. 封装图
