光纤中一般分为单模光纤和多模光纤,这一次我们将主要从多模光纤说起。多模光纤在传输信号时,其内部允许多种不同的传输模式,由于多种模式传输带来的模式色散影响,传输距离有限。下面我们直接开始介绍OM系列的多模光纤。



既然我们说到了OM1/2/3/4/5,我们首先谈谈它的产生。多模光纤有很多标准,具体是由TIA组织定义的多模光纤标准,后被ISO/IEC组织采用。


“OM”-optical mode,即光模式,是多模光纤表示光纤等级的标准。不同等级传输时的带宽和最大距离等都不相同。


如果想最快了解这5个规格的具体参数,直接点击放大下表即可。


我们先从OM1/2/3/4的对比开始,

OM5作为一种新型宽带光纤,单模光纤/多模光纤/阶跃光纤/渐变光纤,我们另起解析。




【OM1】

指850/1300nm满注入带宽在200/500MHz.km以上的50um或62.5um芯径多模光纤。

【OM2】

指850/1300nm满注入带宽在500/500MHz.km以上的50um或62.5um芯径多模光纤。

【OM3】

是850nm激光优化的50um芯径多模光纤,在采用850nm VCSEL的10Gb/s以太网中,光纤传输距离可达到300m。

【OM4】

是OM3多模光纤的升级版,光纤传输距离可以达到550m。




【OM1和OM2】

OM1和OM2从标准上和设计上均以LED(Light Emitting Diode 发光二极管)方式为基础光源。



【OM3和OM4】

OM3和OM4则在OM2的基础上进行优化,使其同时适用于光源为LD(Laser Diode激光二极管)的传输。与OM1、OM2相比,OM3具有更高的传输速率及带宽,所以称为优化型多模光纤或万兆多模光纤。




(左右滑动,点击了解OM1/2/3/4多模光纤)



【OM1】

芯径和数值孔径较大,具有较强的集光能力和抗弯曲特性。

【OM2】

芯径和数值孔径都比较小,有效地降低了多模光纤的模色散,使带宽显著增大,制作成本也降低1/3。

【OM3】

采用阻燃外皮,可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等,并满足10 Gb/s传输速率的需要。

【OM4】

为VSCEL激光器传输而开发,有效带宽比OM3多一倍以上。




【OM1和OM2】

OM1和OM2多年来被广泛部署于建筑物内部的应用,支持最大值为1Gb的以太网路传输。


【OM3和OM4】

OM3和OM4光缆通常用于在数据中心的布线环境,支持10G甚至是40/100G高速以太网路的传输。


聊完了它们之间的对比,

我们进入单独场,介绍一下OM5。

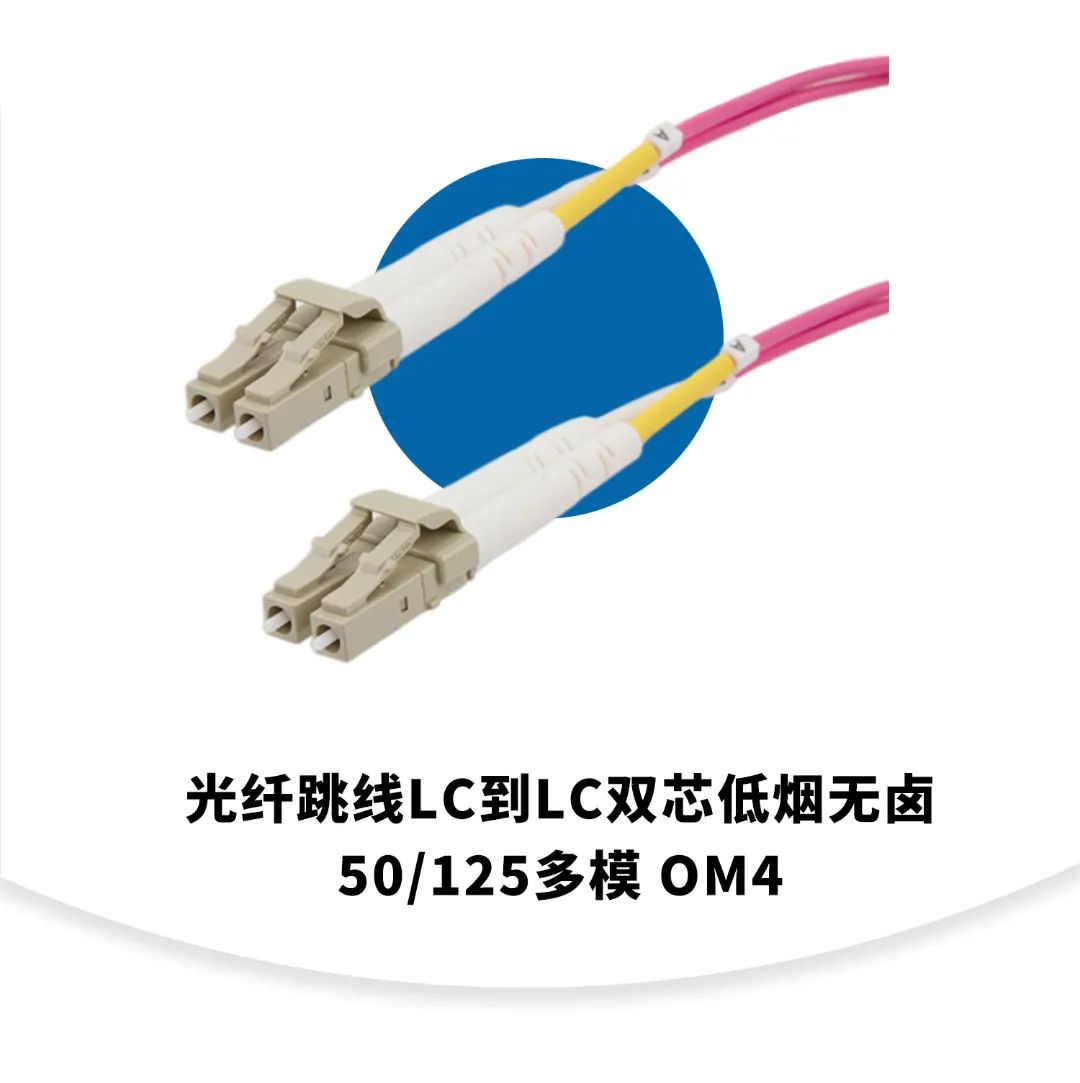

OM5光纤被称为宽带多模光纤跳线,

是一种经激光优化的多模光纤,

专为波分复用指定了带宽特性。



这种新的光纤分类方法的目的在于为 850nm 和 950nm 之间的多种“短”波长提供支持,该范围内的波长在聚合后适合高带宽的应用。而OM3和OM4的设计则主要为了支持 850nm 的单一波长。



✴️ 更少的光纤支持,更高带宽的应用


OM5光纤跳线的工作波长是850/1300nm,并且至少可以支持4个波长。OM3和OM4的通常工作波长是850nm和1300nm。也就是说传统的OM1、OM2、OM3、OM4多模光纤只有一条通道,而OM5具有四个通道,传输能力提高了四倍。

将短波波分复用(SWDM)和并行传输技术结合在一起,OM5只需要8芯宽带多模光纤(WBMMF),就能够支持200/400G以太网应用,大大减少了光纤芯数,在很大程度上降低了网络的布线成本。



✴️ 更远的传输距离


OM5光纤的传输距离比OM3、OM4的会更长。OM4光纤被设计用来支持至少100米的长度与100G-SWDM4收发器。但OM5光纤可以支持高达150米的长度与相同的收发器。



✴️ 更低的光纤损耗

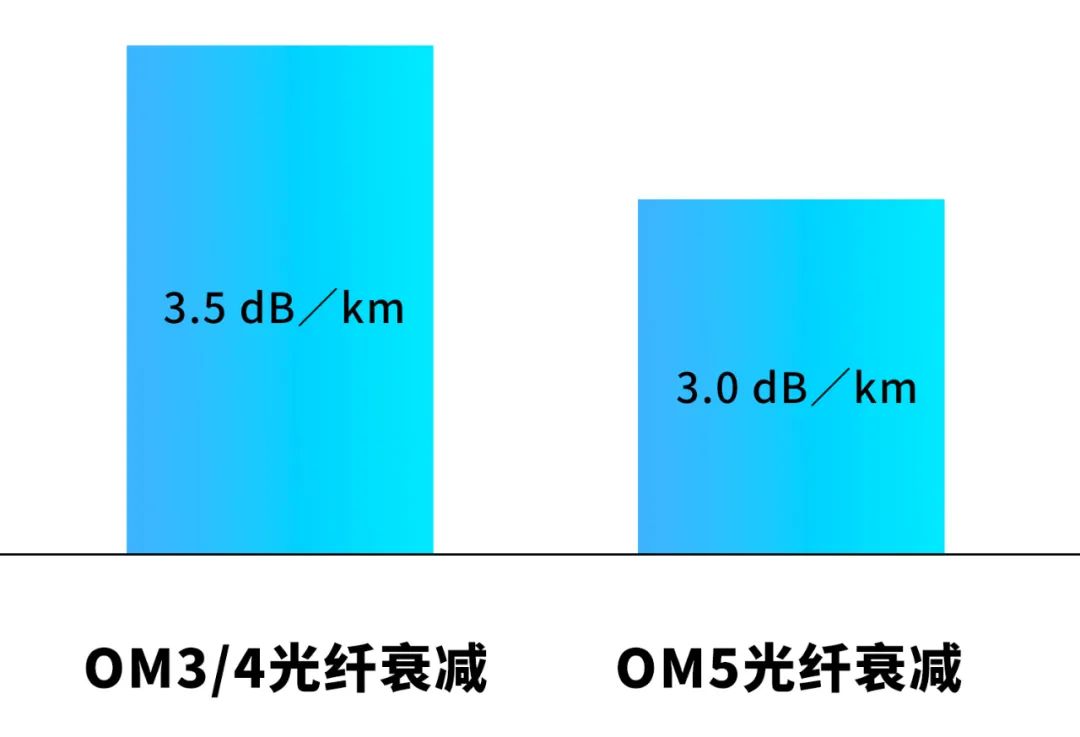

OM5 宽带多模光缆的衰减从以前OM3, OM4 光缆的3.5 dB/km 降低到3.0 dB/km,另外增加了953nm 波长上的带宽要求。

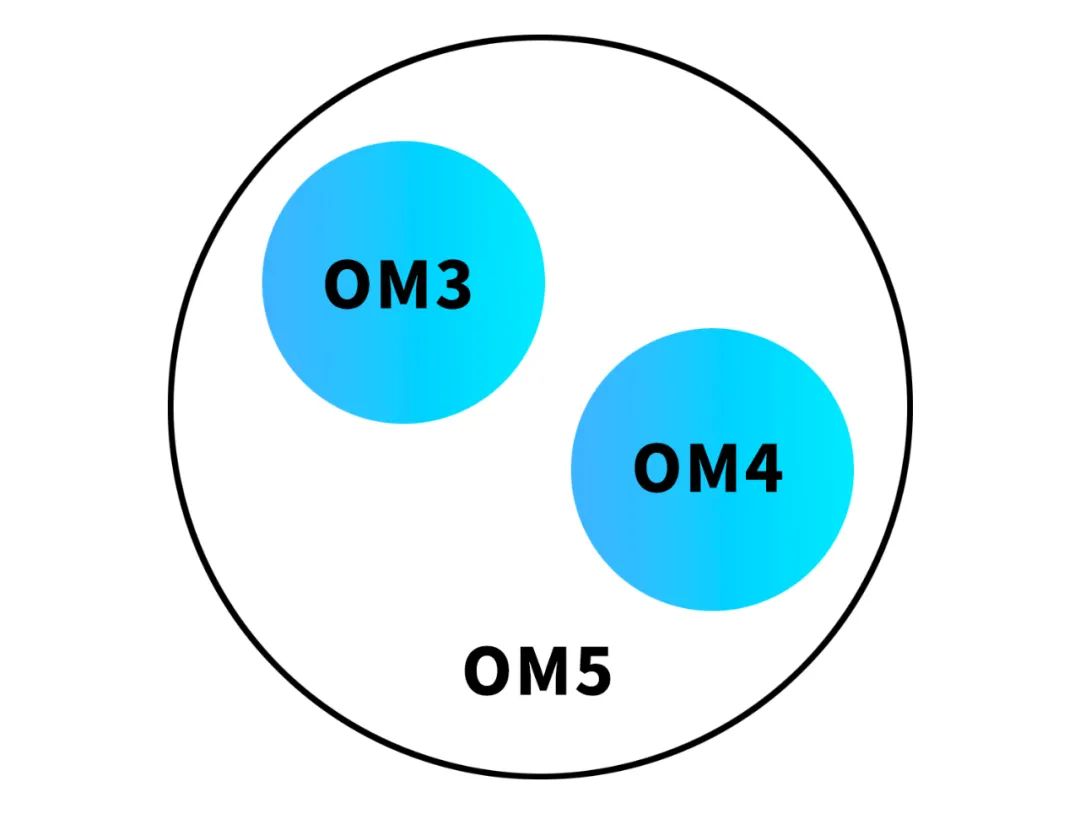

✴️ 与OM3和OM4完全兼容


OM5具有与OM3, OM4相同的光纤尺寸,这意味着与OM3, OM4是完全兼容的,如要在现有布线应用OM5是不需要更改的。


OM5光纤更具有扩展性和灵活性,能够以较少的多模光纤芯数支持更高速的网络传输,而成本和功耗都远低于单模光纤。
