灵动微课堂 (第257讲)|MM32F5270平台ADC注入通道的单周期采样的实现
来源:灵动MM32MCU 发布时间:2023-05-25 分享至微信

点击蓝字添加“星标★” 关注我们


引入

MM32F5270的ADC可配置4个注入通道来扩展转换通道,那么可进行转换的通道最多可达20个。

特点

1.通道优先级

注入通道转换顺序从JSQ0 ~ JSQ3优先级由高到底依次转换。

2. 通道转换方式

支持单端转换、差分转换和伪差分转换。

3. 数据补偿

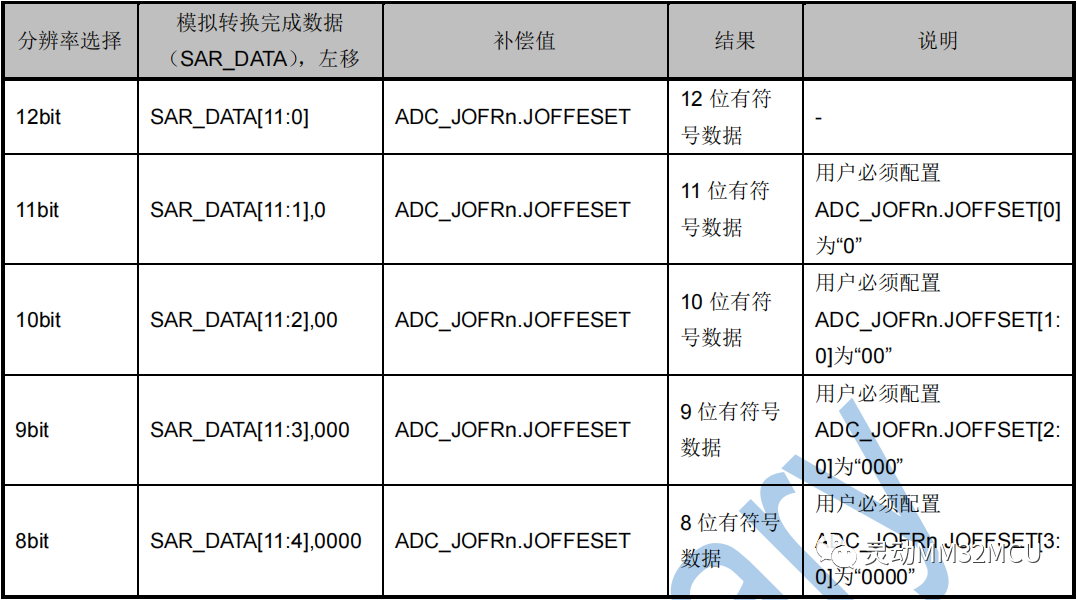

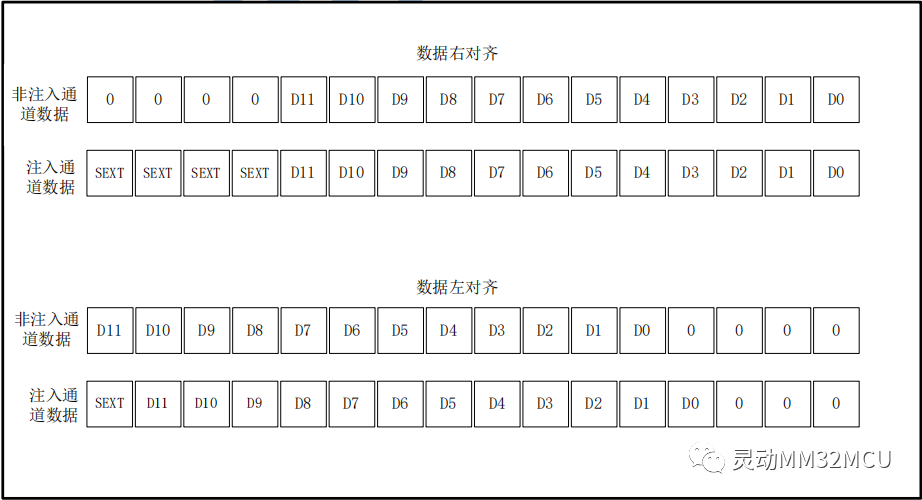

注入通道转换的值减去对应注入补偿寄存器的值,补偿后的结果可能为负值,因此配置了注入补偿寄存器的注入通道转换结果是有符号数据,根据数据对齐方式不同符号位SEXT不同。图3.1描述了数据分辨率与数据补偿左对齐关系,图3.2描述数据对齐及注入通道符号位位置。

图3.1 数据分辨率与数据补偿左对齐

图3.2 数据对齐

4. 注入通道中断

注入通道序列转换结束中断(JEOSIF)、注入通道转换结束中断(JEOCIF)和注入通道采样结束中断(JEOSMPIF)。

5. 注入通道启动转换

主要有两种方式,第一种是在任意通道工作模式下,使能自动注入ANYCR_JAUTO,当任意通道序列转换完成后,注入通道会自动紧跟着转换;第二种是自行设置注入转换使能ANYCR_JADST,即可转换注入通道。注意注入通道转换完成后ANYCR_JADST,将被硬自动清除。


例程介绍

在任意通道工作模式下,配置规则组转换序列,再配置注入组转换序列,使能自动注入,查看注入通道是否转换完成。

具体配置步骤:

1

配置ADC初始化结构体,配置分辨率12位、单周期转换、数据右对齐、单端转换、参考内部电压

2

配置规则组转换序列和每个规则通道的采样时间,注入组转换序列和每个注入通道的采样时间

3

使能注入通道自动转换

4

使能ADC

参数定义如下:

#defineAPP_ADC_SEQ_LEN3u
#defineAPP_ADC_EXT_SEQ_LEN2u
/*channelsinanysequence.*/
uint32_tapp_adc_seq_channels[APP_ADC_SEQ_LEN]=
{
BOARD_ADC_CHN_NUM_1,
BOARD_ADC_CHN_NUM_4,
BOARD_ADC_CHN_NUM_5,
};
/*channelsininjectsequence.*/
uint32_tapp_adc_extseq_channels[APP_ADC_EXT_SEQ_LEN]=
{
BOARD_ADC_CHN_NUM_5,
BOARD_ADC_CHN_NUM_1
};


配置代码如下:

/*setuptheconverter.*/
ADC_Init_Typeadc_init;
adc_init.Resolution=ADC_Resolution_Alt0;
adc_init.ConvMode=ADC_ConvMode_SeqOneTime;
adc_init.Align=ADC_Align_Right;
adc_init.SingleDiffMode=ADC_SingleDiffConvMode_SingleEnd;
adc_init.SingleVolt=ADC_SingleConvVref_Internal;
ADC_Init(ADC1,adc_init);

/*setuptheconversionanysequence.*/
/*configregularsequencechannel*/
for(uint32_ti=0u;i<APP_ADC_SEQ_LEN;i++)
{
ADC_EnableSeqSlot(ADC1,i,app_adc_seq_channels[i]);
ADC_SetChnSampleTime(ADC1,app_adc_seq_channels[i],ADC_SampleTime_Alt7);
}
/*configinjectchannel.*/
for(uint32_ti=0u;i<APP_ADC_EXT_SEQ_LEN;i++)
{
ADC_EnableExtSeqSlot(ADC1,i,app_adc_extseq_channels[i]);
ADC_SetChnSampleTime(ADC1,app_adc_extseq_channels[i],ADC_SampleTime_Alt7);
}
/*enabletheinjectatuoconversion.*/
ADC_EnableAutoExtSeqSlot(ADC1,true);
/*powerontheconverter.*/
ADC_Enable(ADC1,true);


注:ADC转换前必须获取校验因子,否则无法转换。

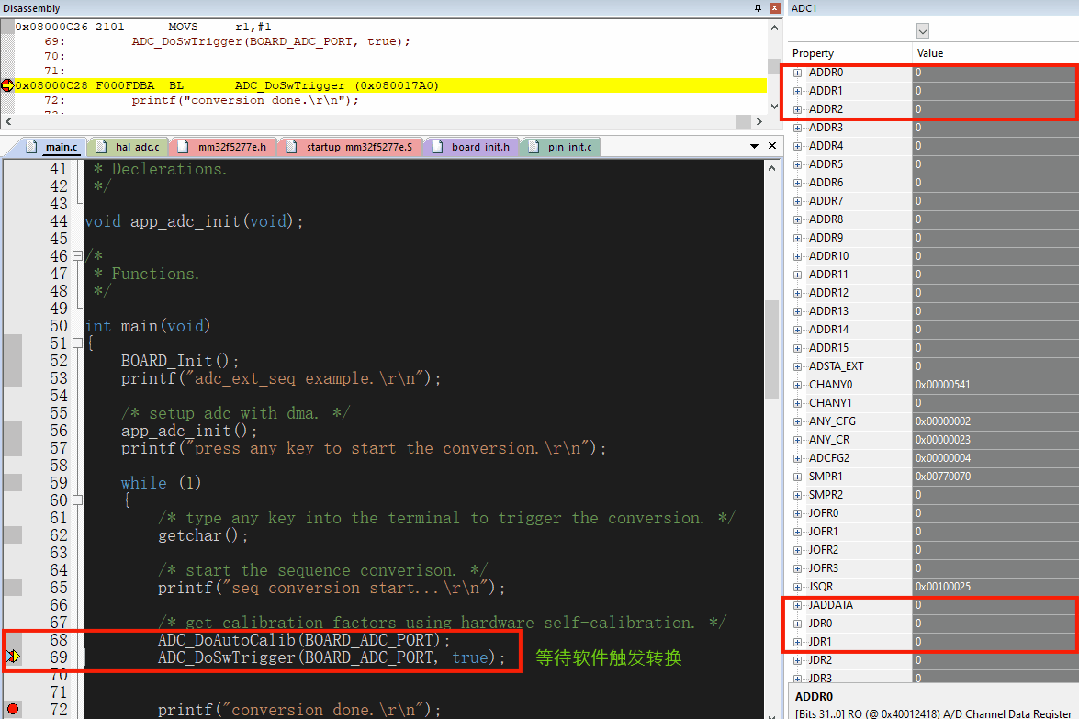

结果如下图:
