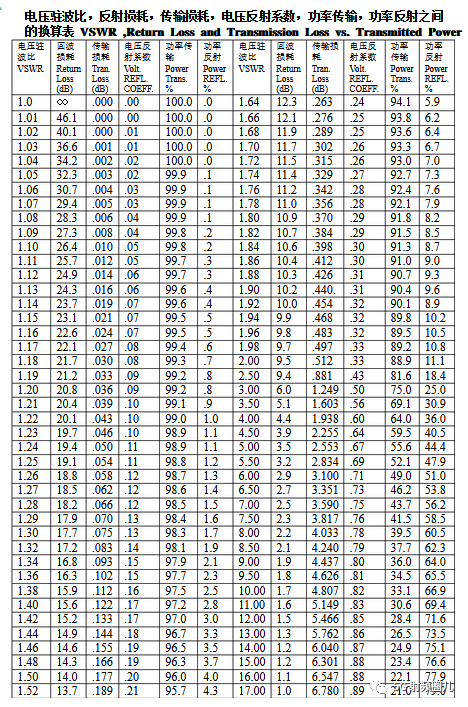

电压驻波比，回波损耗，传输损耗，电压反射系数，功率传输，功率反射换算表（推荐收藏）

来源:射频学堂发布时间:2023-04-28

分享至微信

回波损耗(Return Loss)：入射功率/反射功率, 为dB数值

反射系数(Г)：反射电压/入射电压, 为标量

电压驻波比(Voltage Standing Wave Ration):波腹电压/波节电压

S参数：S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。

四者的关系：
VSWR=(1+Г)/(1-Г) (1)
S11=20lg(Г) (2)
RL=-S11 (3)
