拆解报告:睿德12W DC电源适配器
来源:充电头网 发布时间:2023-03-15 分享至微信
-----充电头网拆解报告第2539篇-----

前言

充电头网拿到了深圳市睿德电子实业有限公司推出的一款适配器,这款适配器支持宽电压输入,输出为12V1A,看起来是光猫或者路由器的适配器。这款适配器采用自带线缆设计,输出为5.5mm DC圆头,输出线长度约为1.5米。下面就带来这款适配器的拆解,看看内部的设计和用料。

睿德12W适配器外观

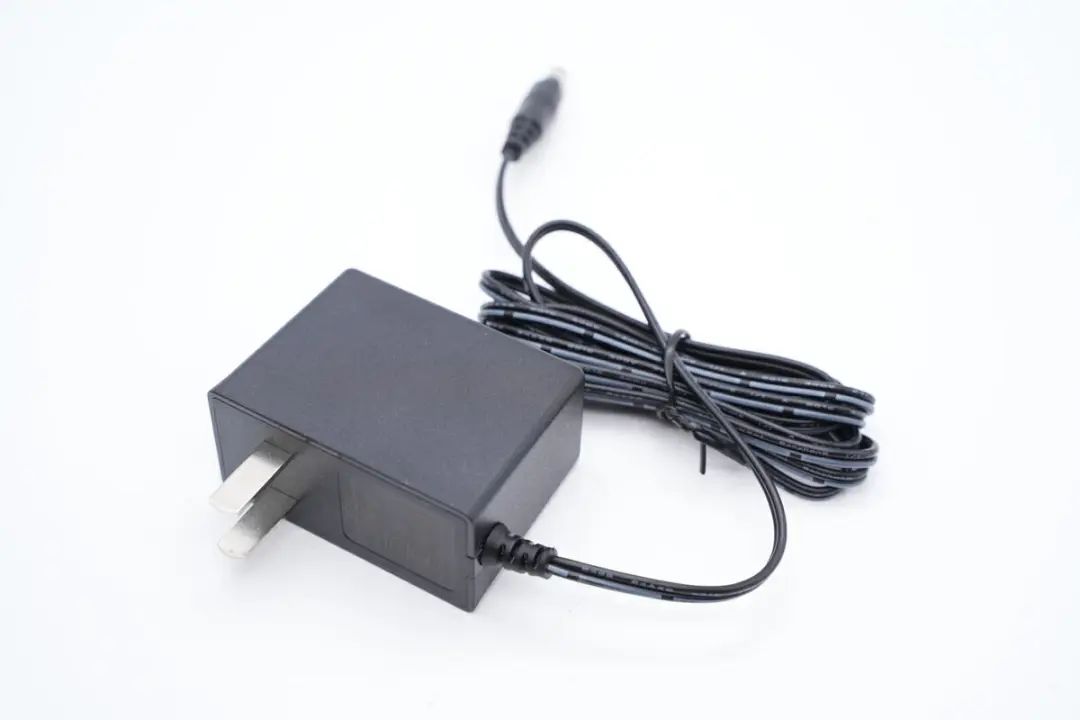

睿德12W适配器自带DC输出线,而且看线缆样式,可能这是一款光猫或者路由器的适配器。

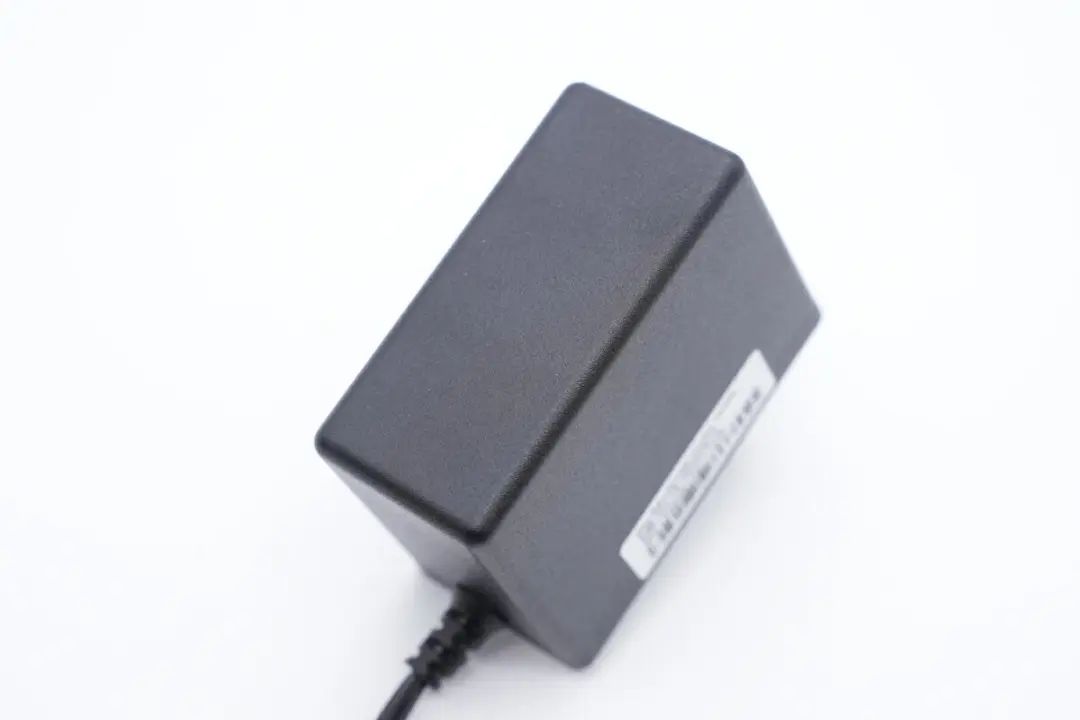

机身外壳磨砂抗指纹,底部配备固定国标插脚。

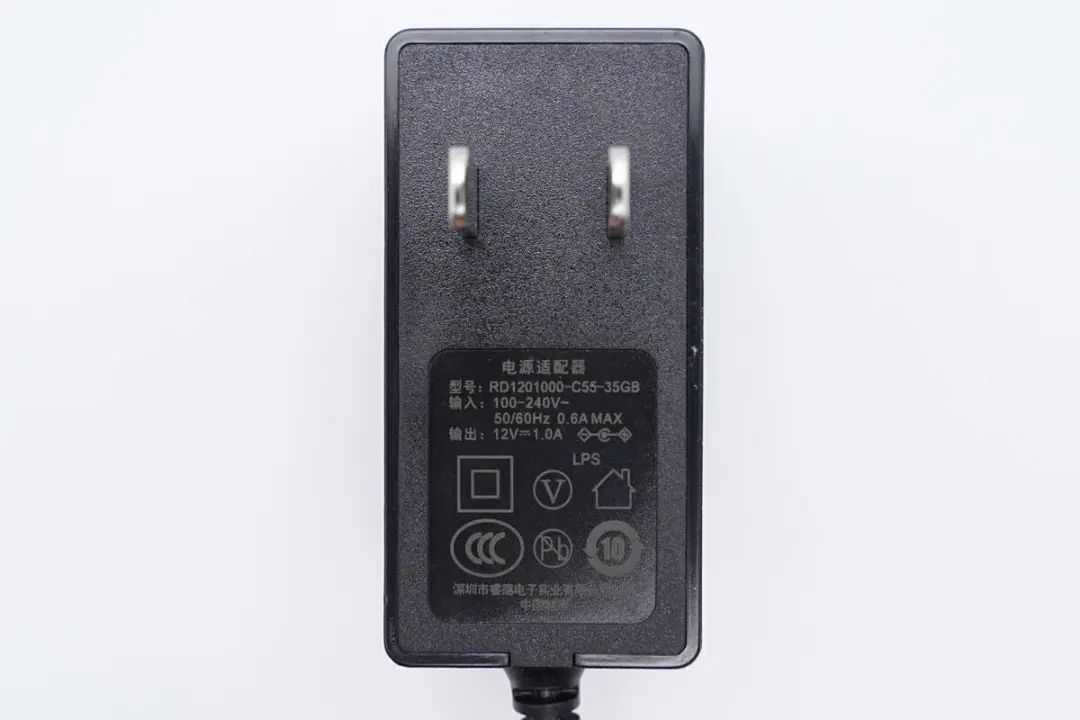

底部外壳有适配器参数
型号:RD1201000-C55-35GB
输入:100-240V~50/60Hz 0.6A MAX
输出:12V1A
制造商:深圳市睿德电子实业有限公司
适配器通过了CCC认证。

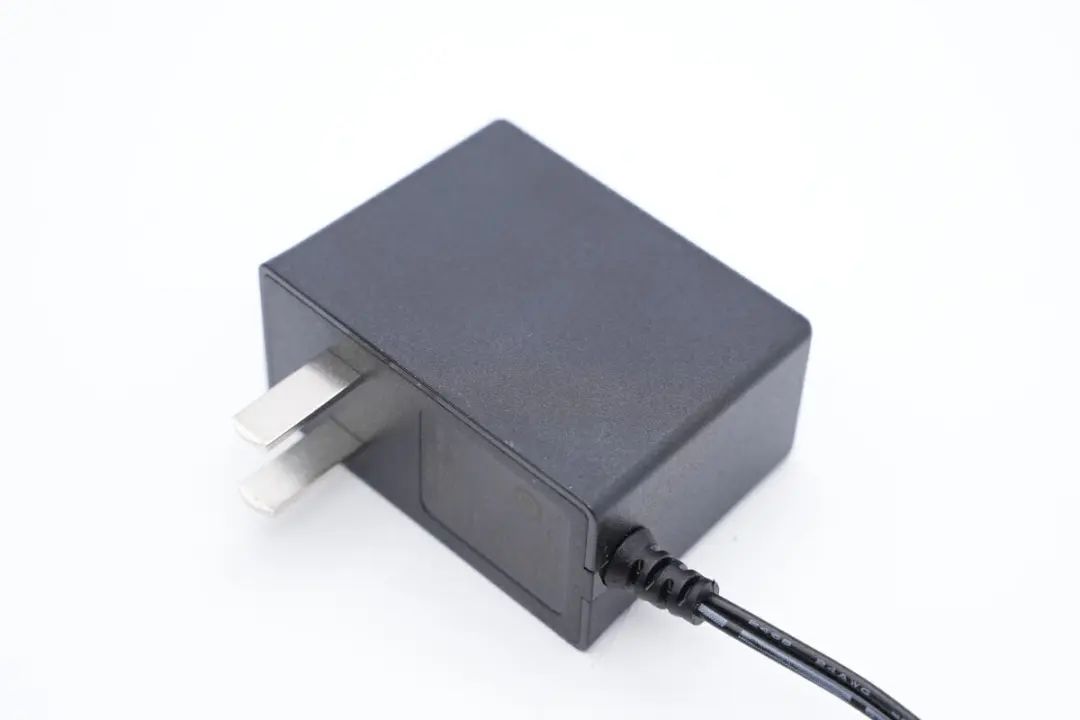

插脚与机身平行布局,这样竖直插入可以避免霸占排插,这点好评。

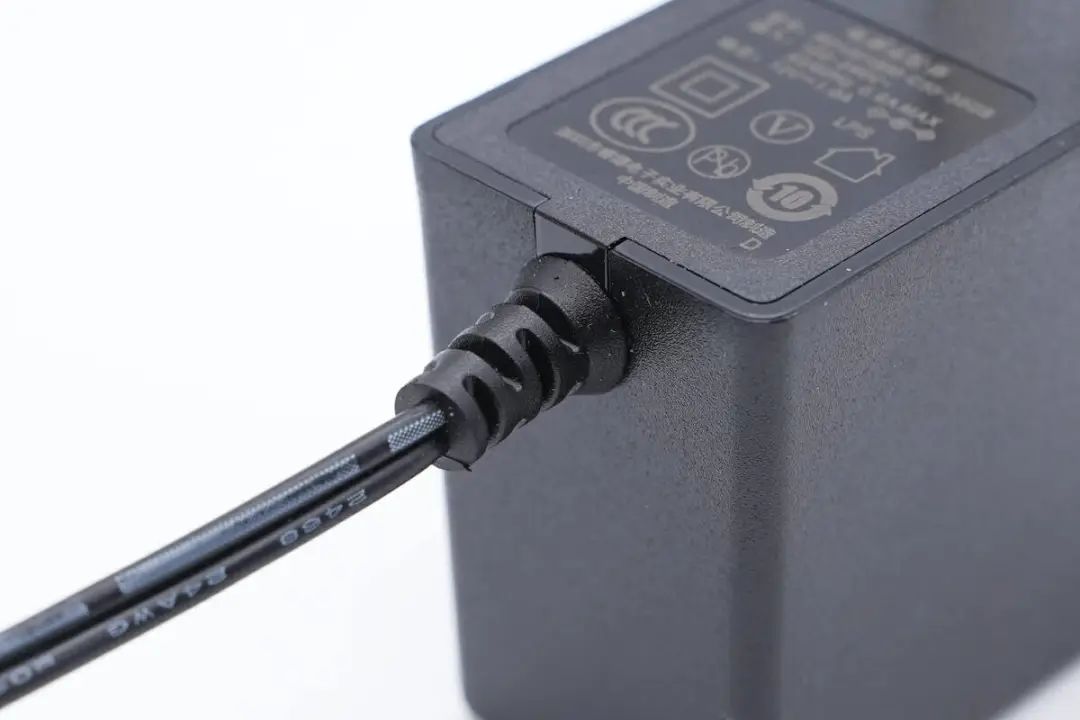

线缆连接端做了保护设计。

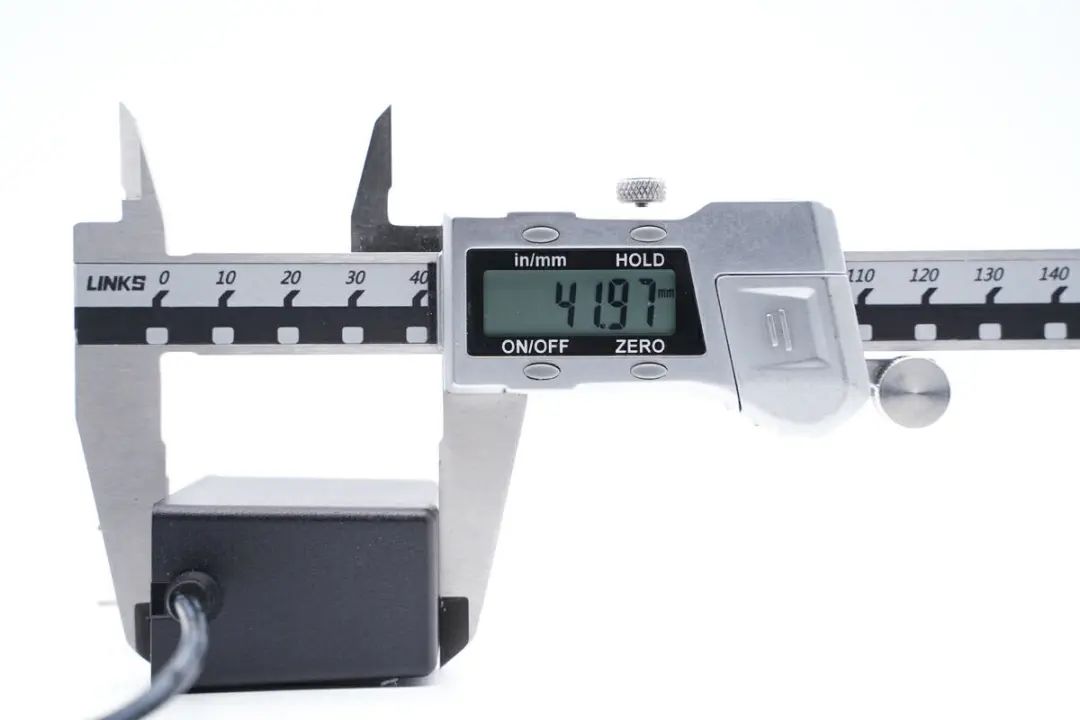

测得充电器机身高度为41.97mm。
宽度为55.16mm。

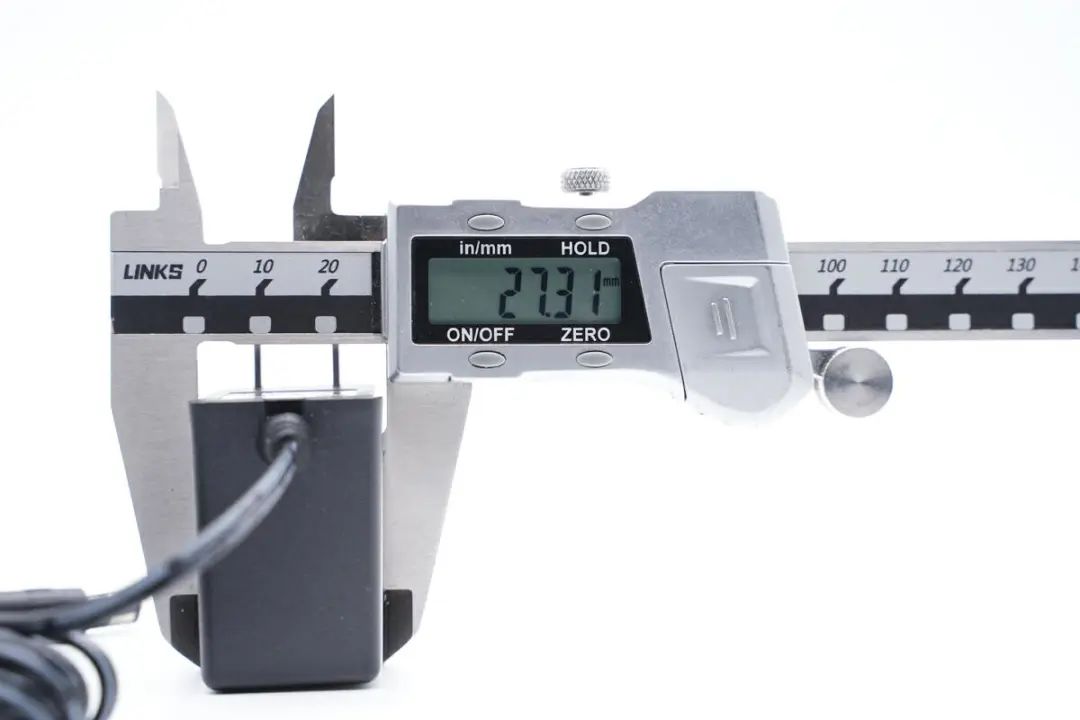

厚度为27.31mm。

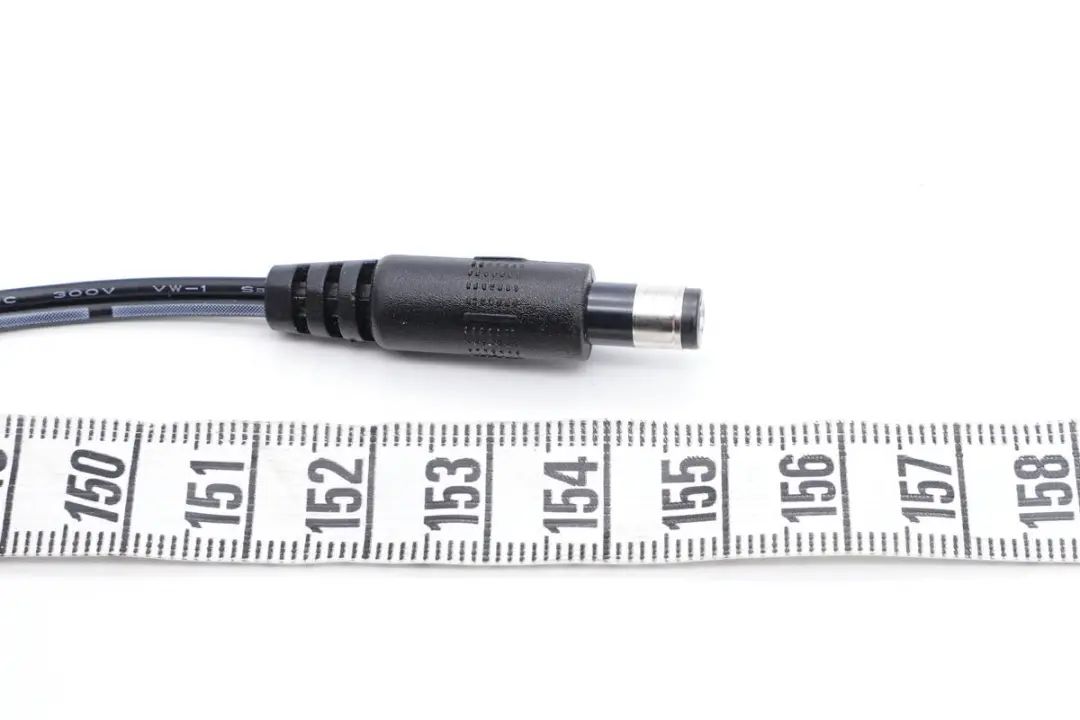

DC输出线缆长度约1.55米。

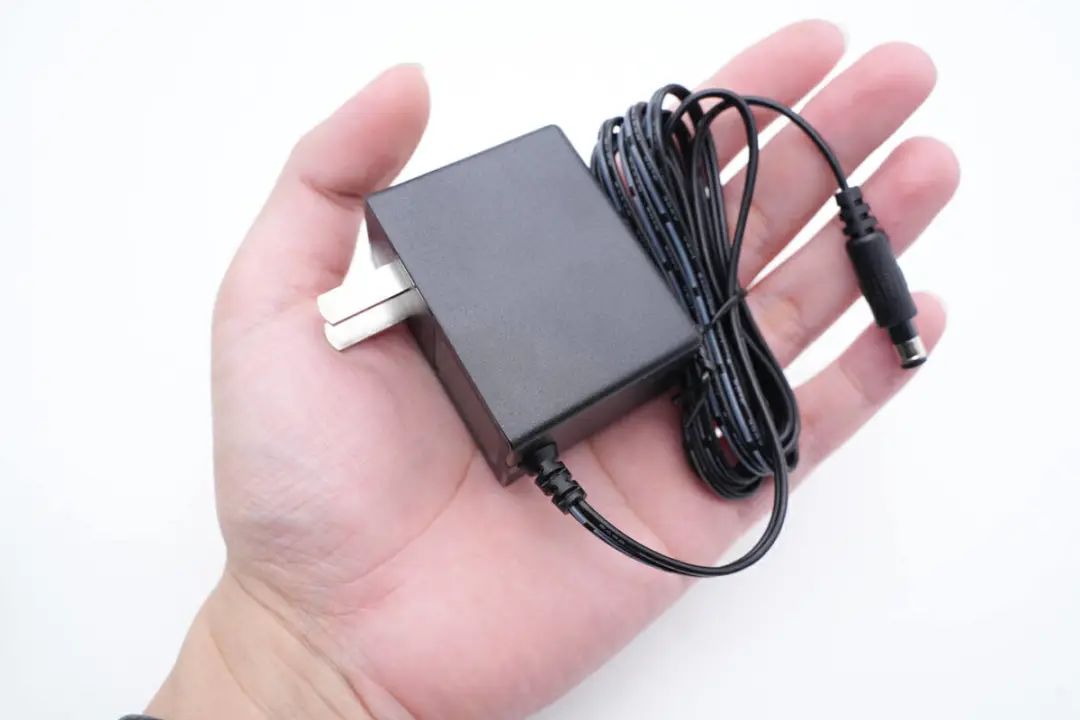

适配器拿在手上的直观感受。

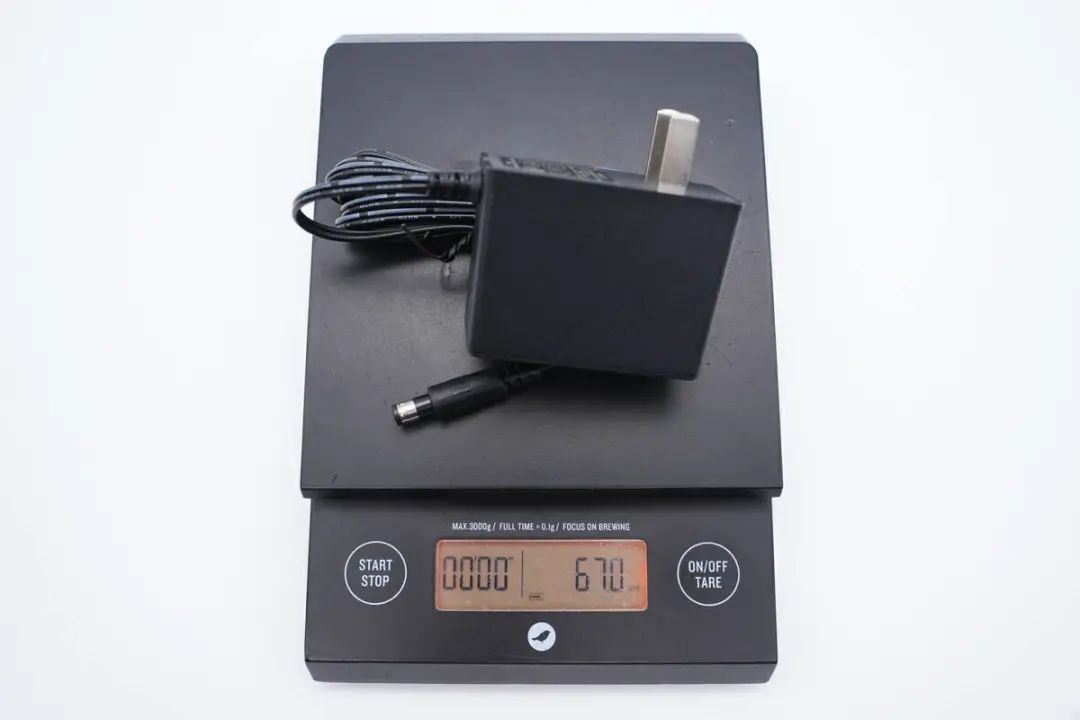

另外测得适配器重量为67g。


睿德12W适配器拆解

看完了睿德这款适配器的外观展示,下面就进行拆解,看看内部设计和用料。

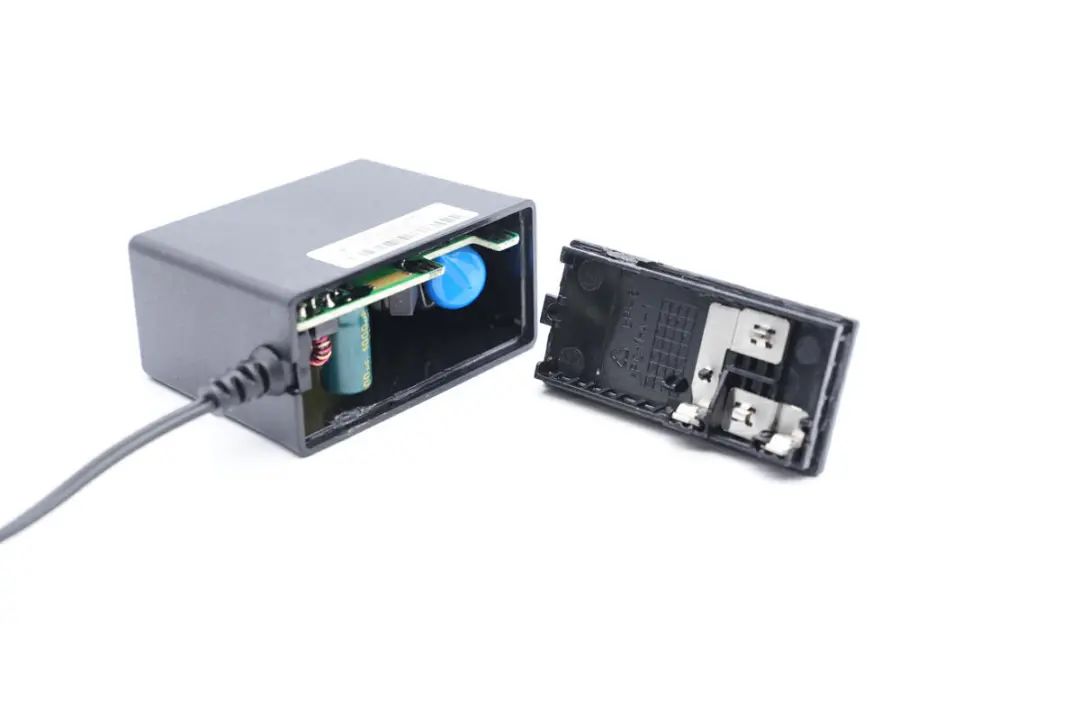

首先沿接缝拆开外壳,AC供电通过弹片压接连接到PCBA模块供电。

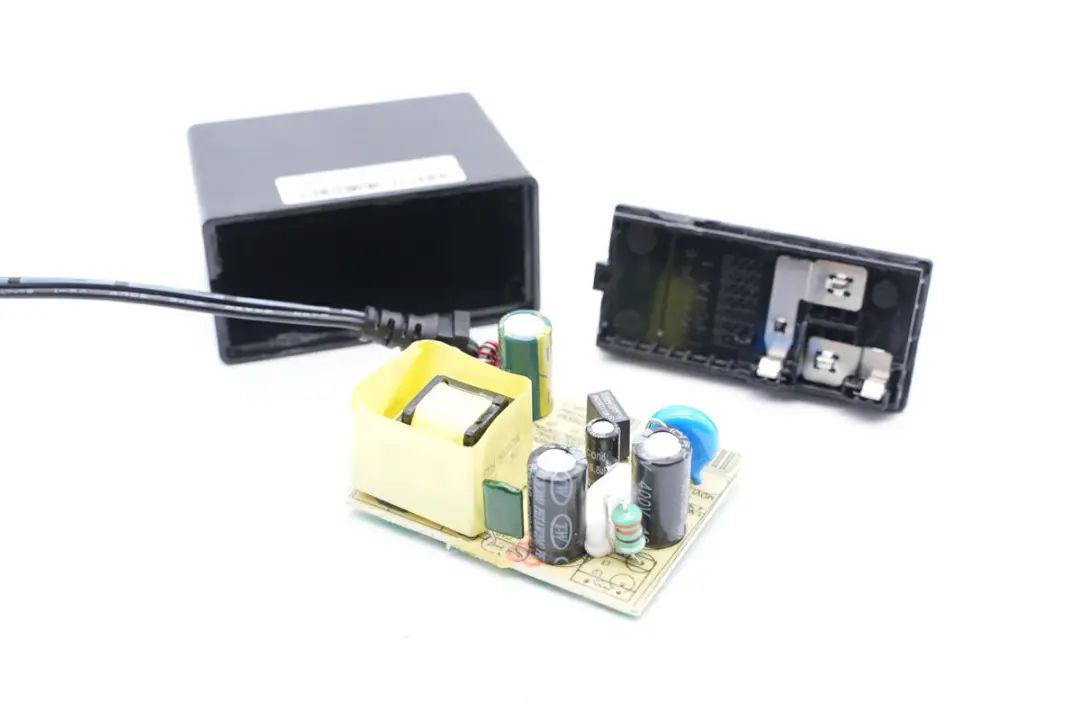

取出内部PCBA模块,变压器缠绕胶带绝缘。

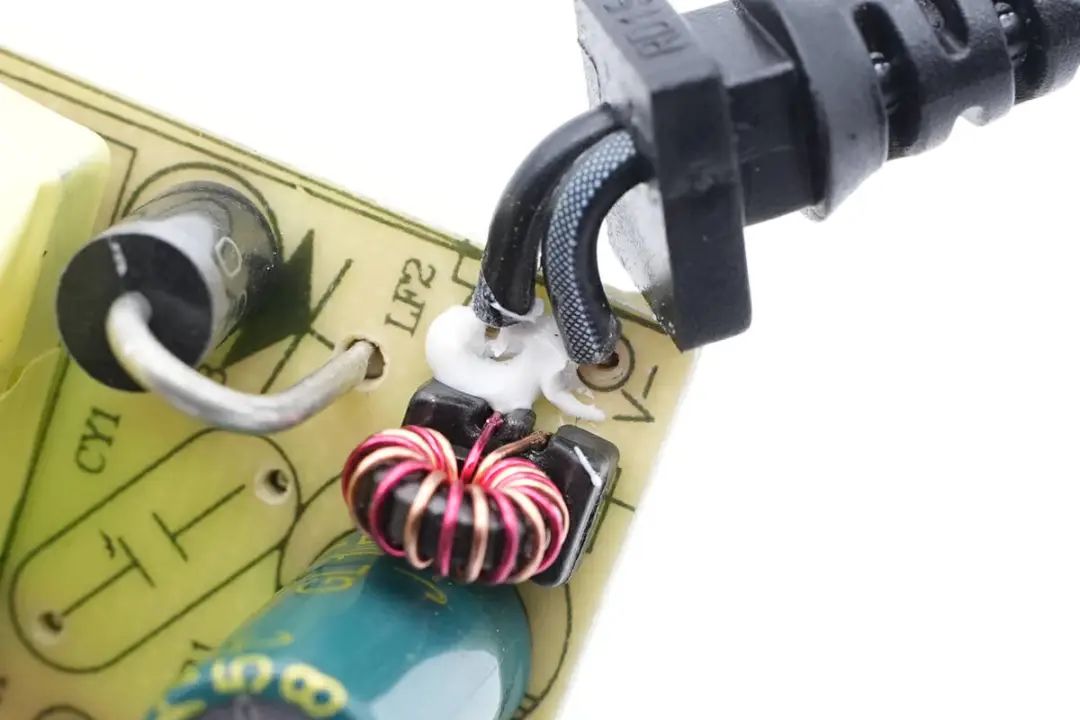

输出导线焊接连接,并涂胶固定。

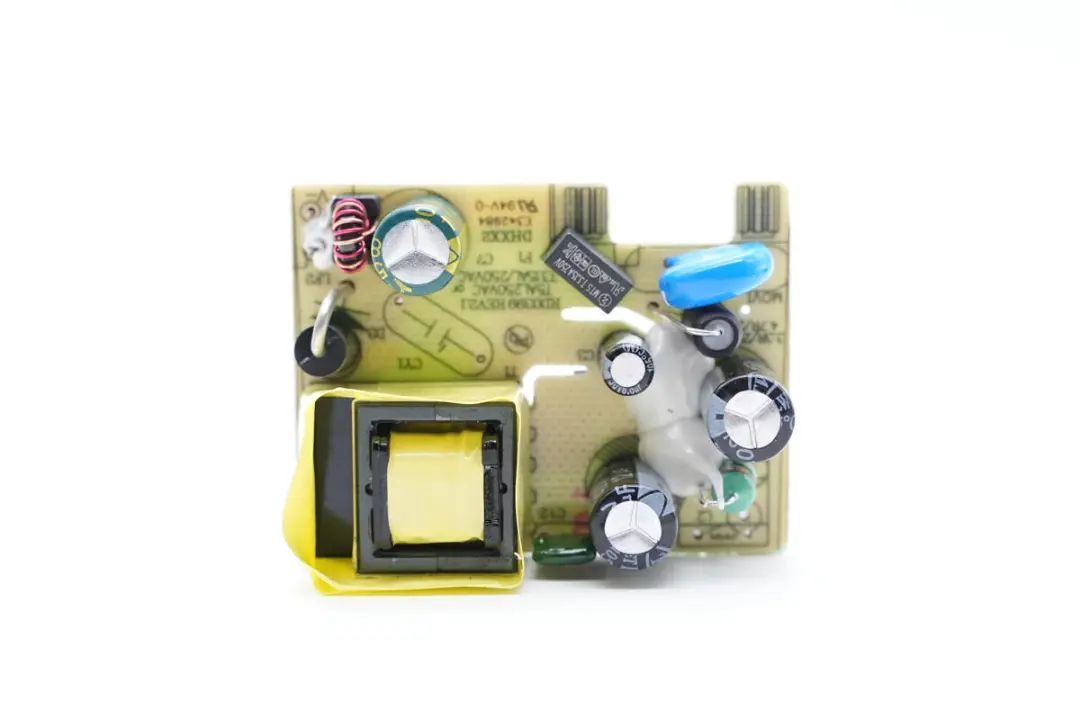

PCBA模块正面一览,右上角焊接输入端保险丝,压敏电阻,保险电阻,高压滤波电容。左侧焊接输出滤波电容,电感,整流二极管和变压器。

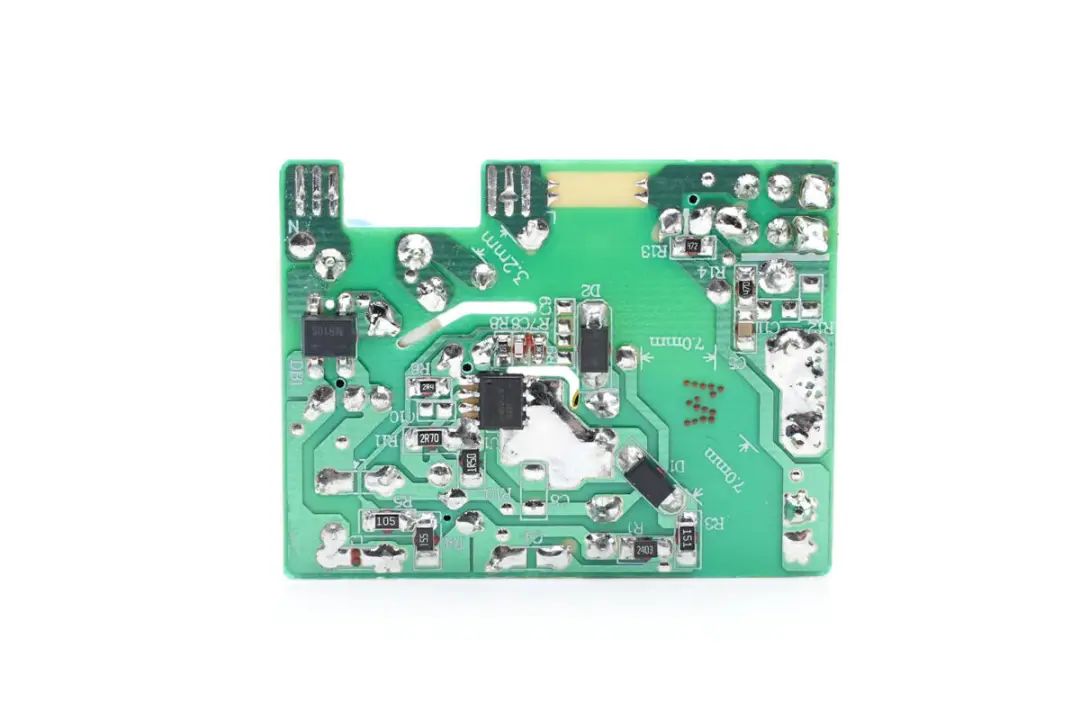

背面焊接整流桥和初级电源芯片,适配器采用原边反馈方案,没有使用光耦。下面我们就从输入端开始了解整个模块的用料。

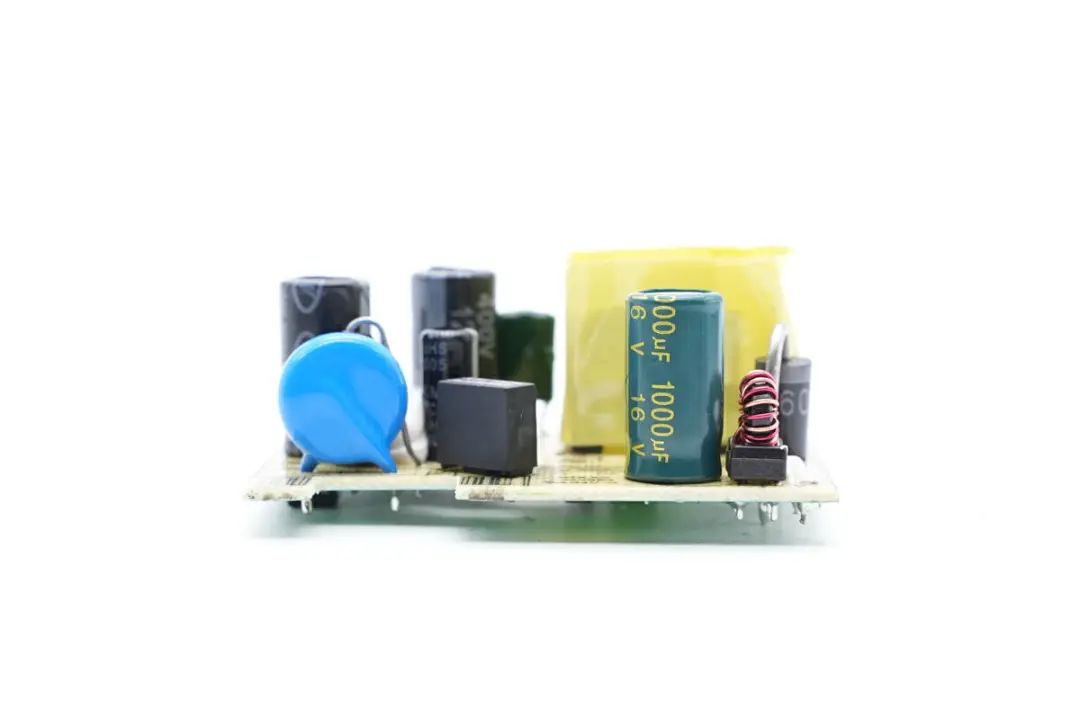

PCBA模块侧面一览,焊接蓝色压敏电阻,保险丝,输出滤波电容和滤波电感。

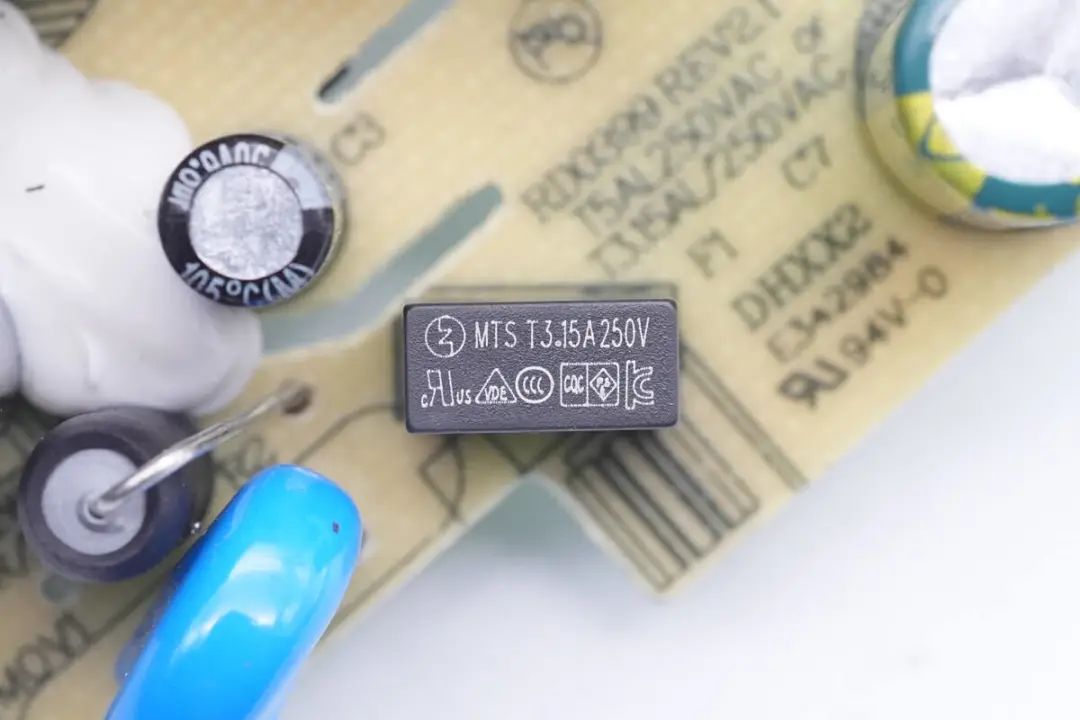

输入端延时保险丝规格为3.15A 250V。
压敏电阻来自至敏,型号为HVR10D561,用于浪涌过电压保护。
保险电阻外套热缩管保护。

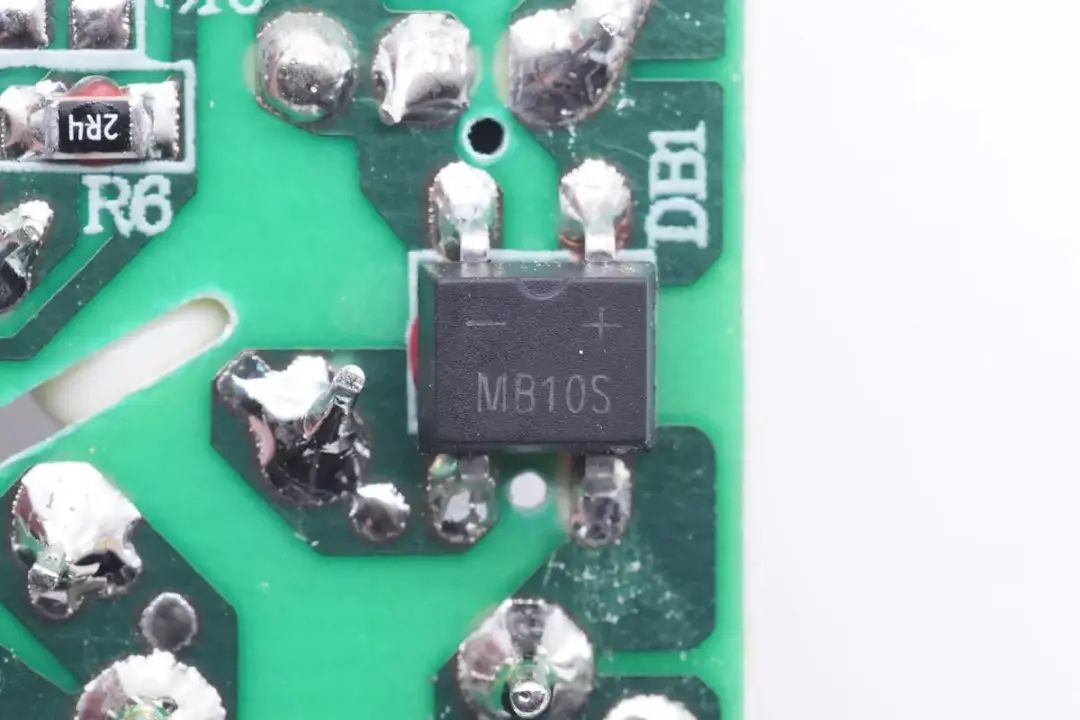

整流桥型号MB10S,规格为0.8A 1000V。

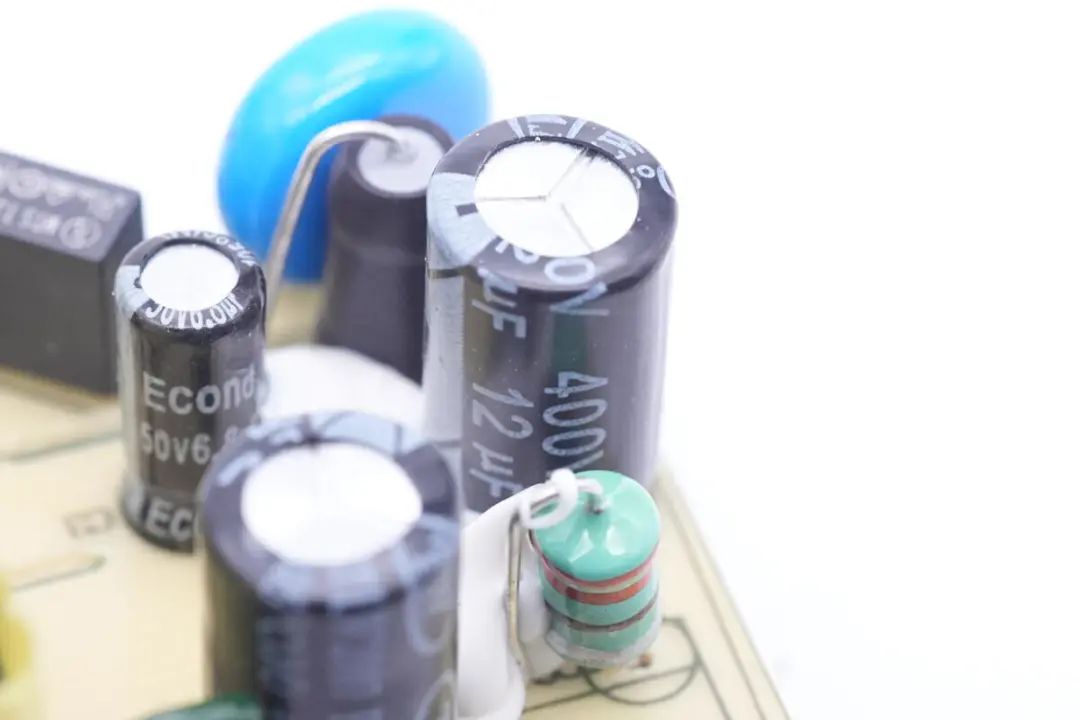

侧面焊接两颗高压滤波电容,色环电感等元件。

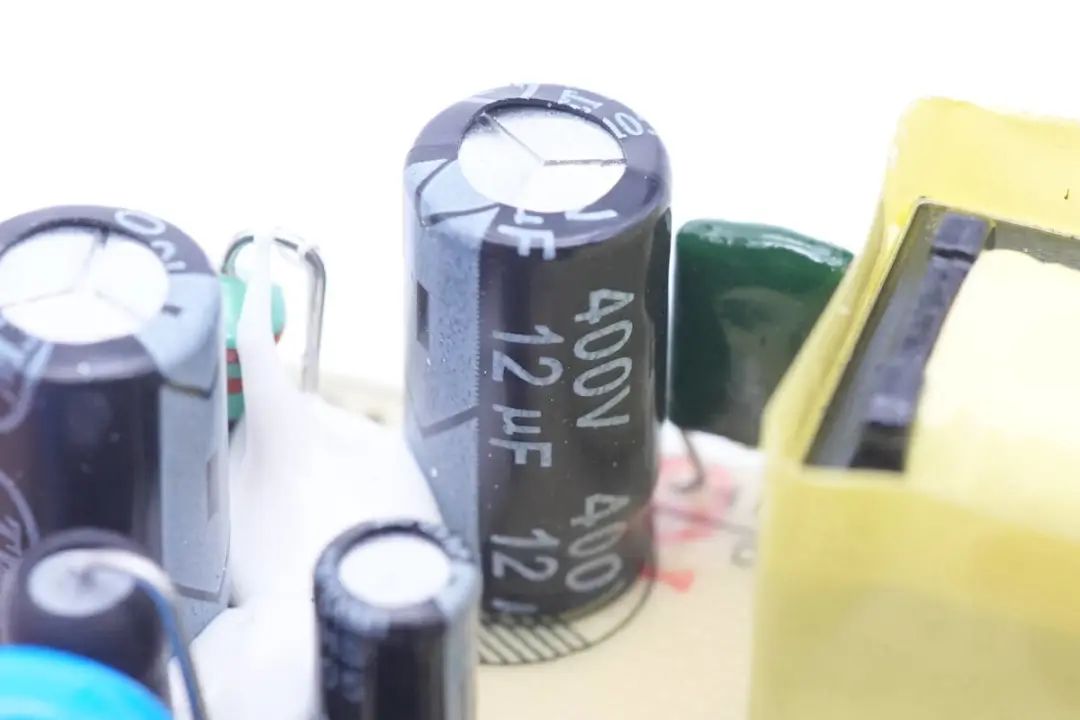

高压滤波电容规格为400V 12μF。

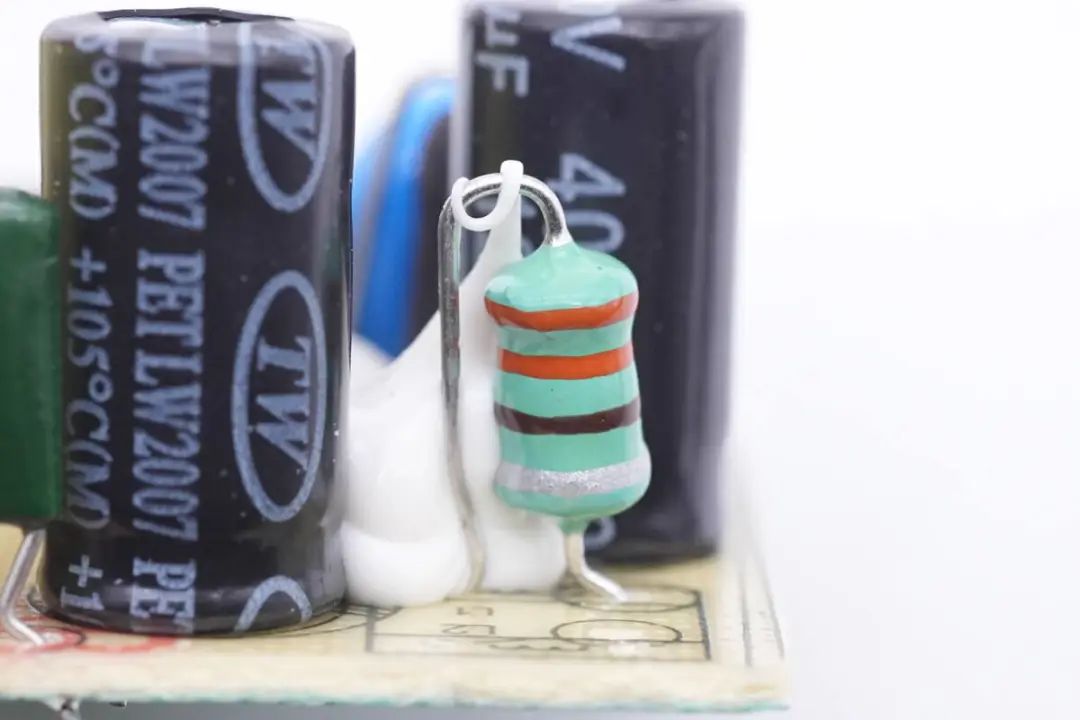

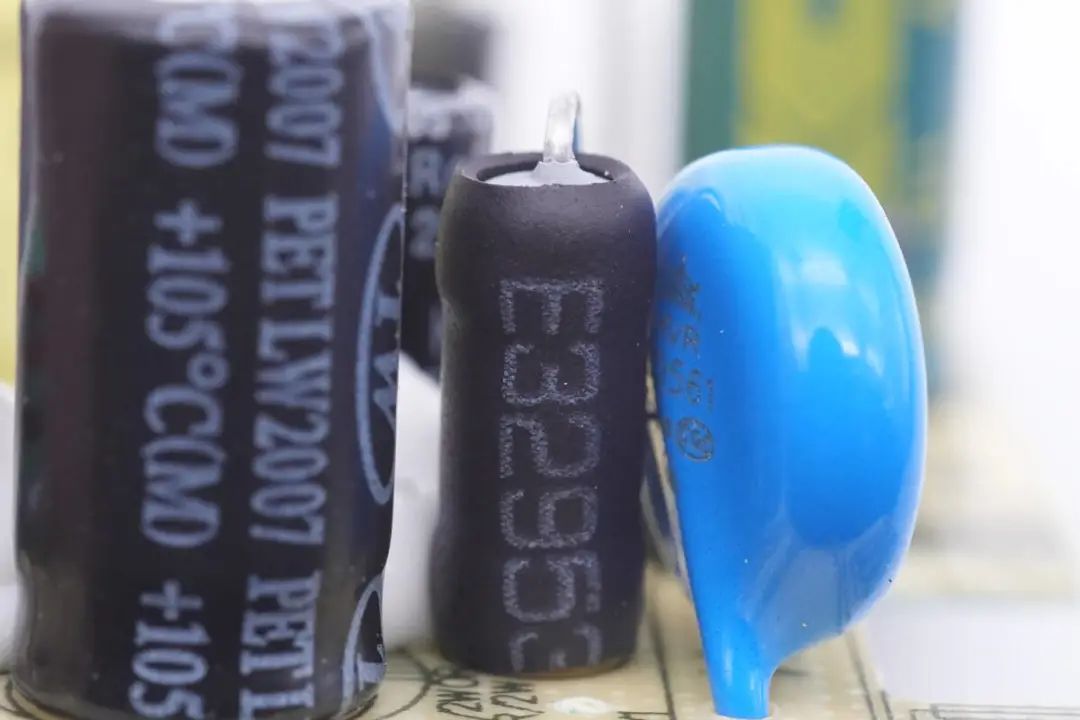

色环差模电感特写。
另一颗高压滤波电容规格相同。

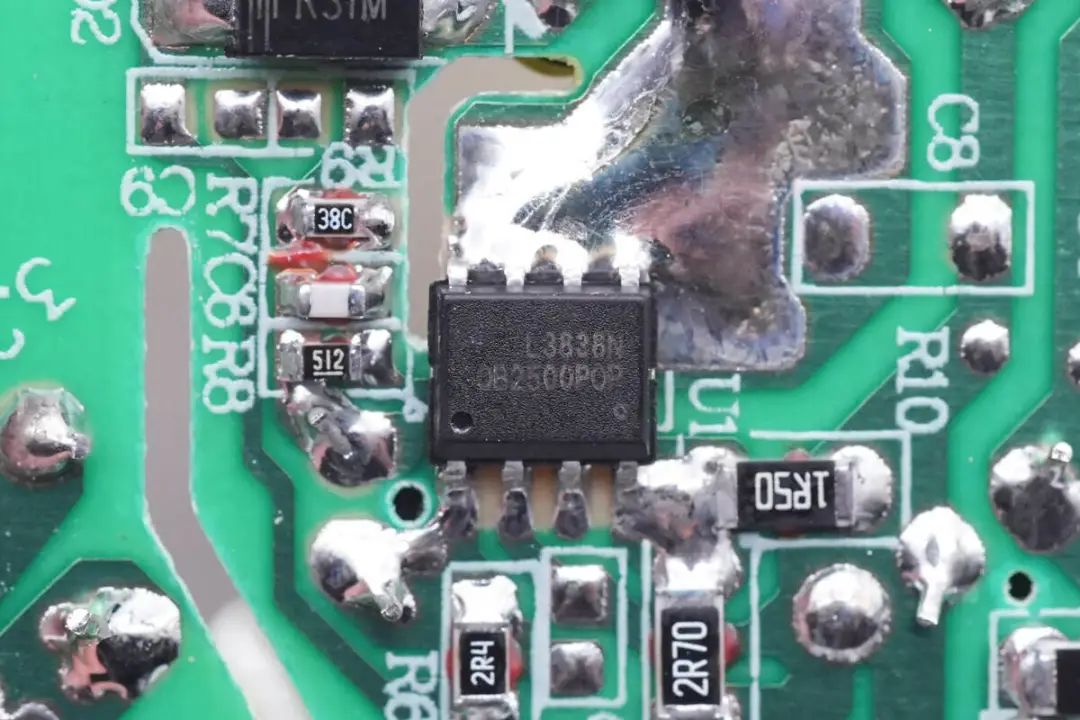

初级主控芯片来自昂宝,型号OB2500,是一颗内置开关管的初级芯片,为原边反馈,具有高精度恒压恒流控制,内置线损补偿以及一系列保护功能。
用于RCD吸收电路的涤纶电容。

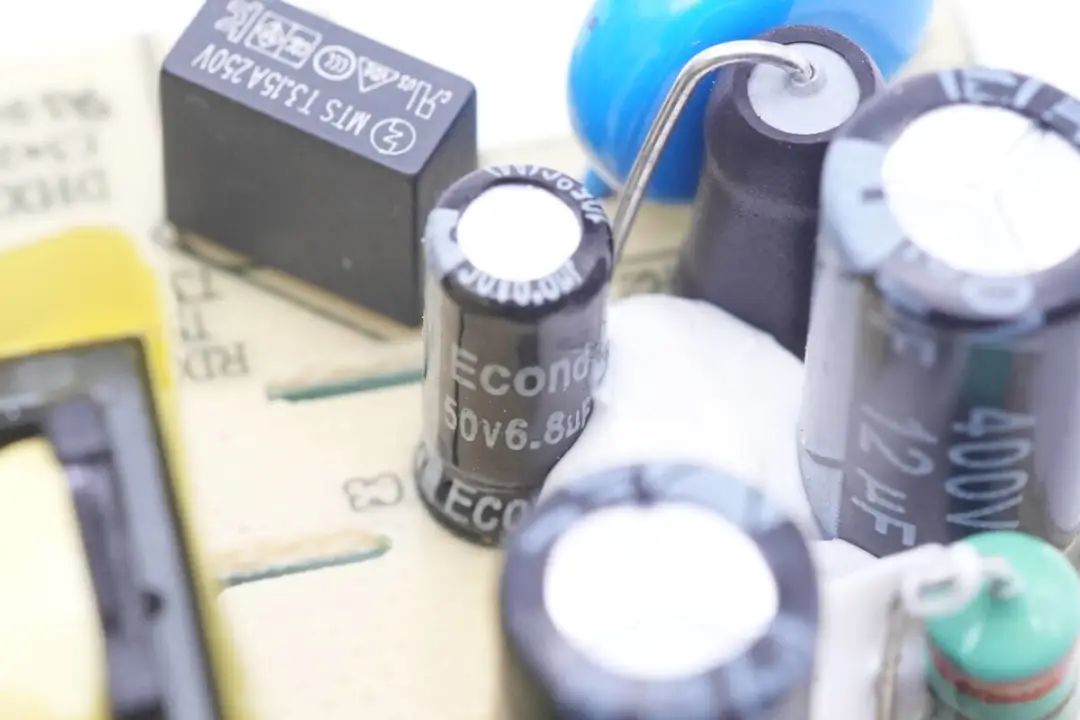

为主控芯片供电的滤波电容,规格为50V 6.8μF。

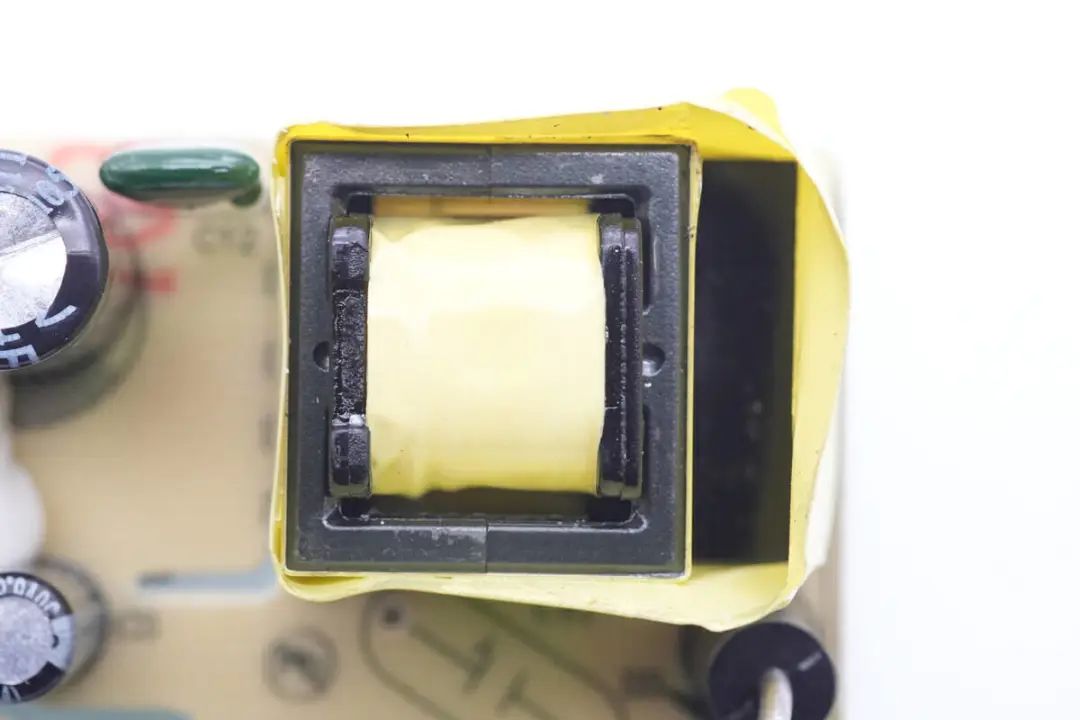

变压器磁芯缠绕胶带绝缘。

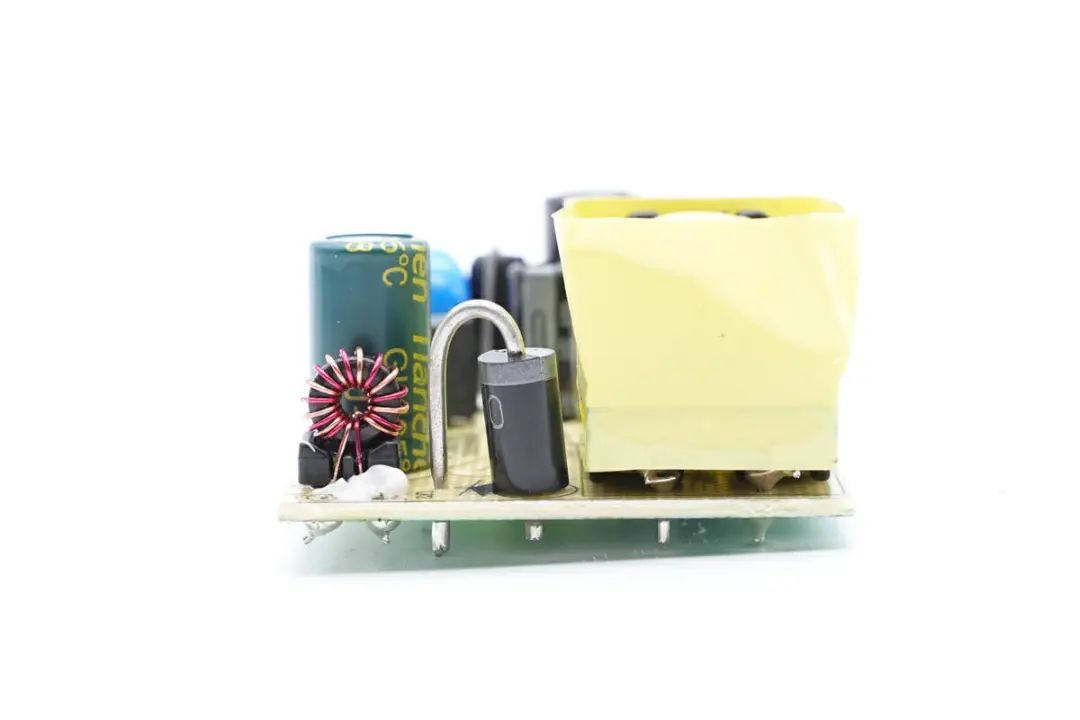

输出侧焊接滤波电感,滤波电容和整流二极管。
肖特基整流二极管特写,采用直插封装。

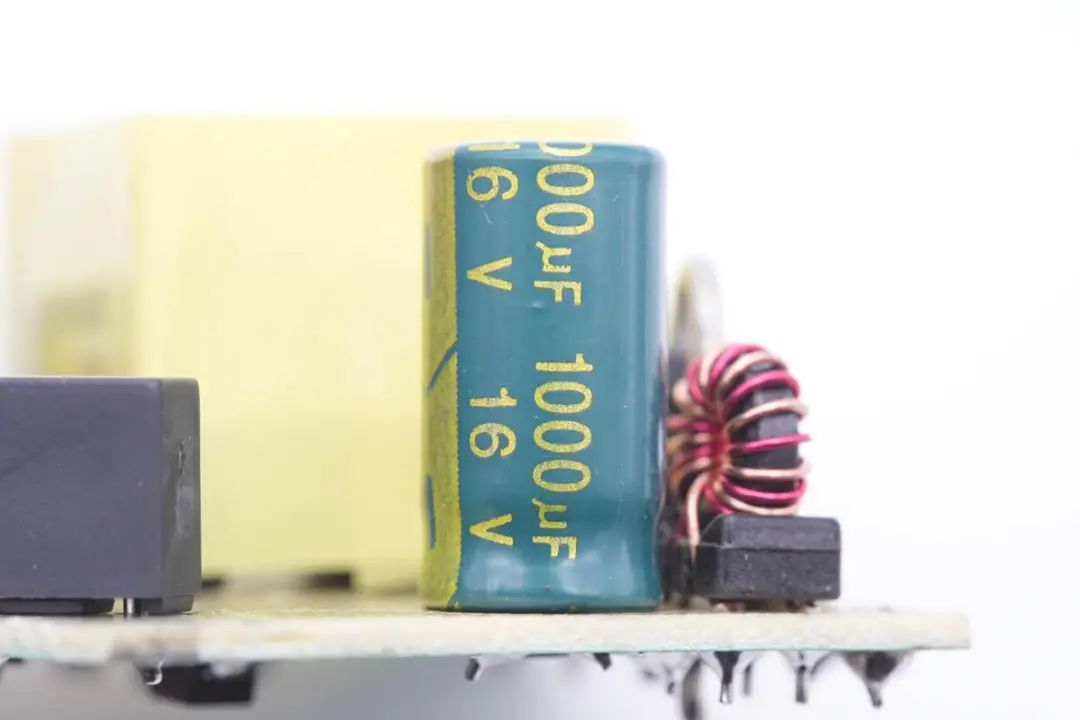

输出滤波电容规格为1000μF 16V。

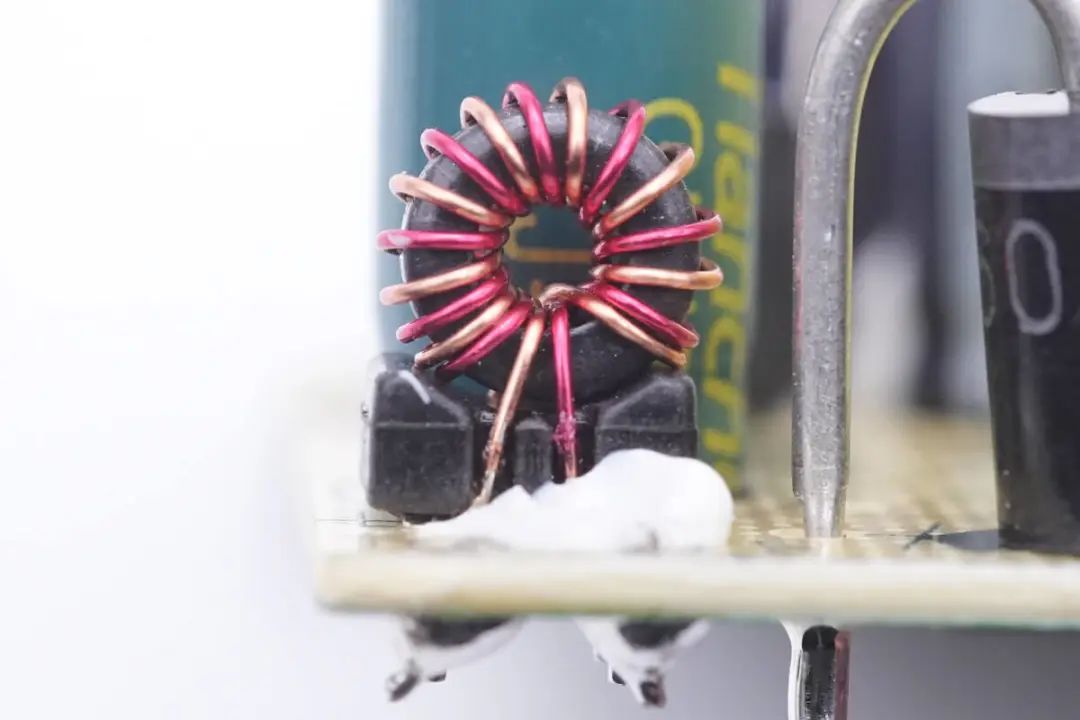

输出滤波电感采用双线绕制,底部焊接绝缘支架。

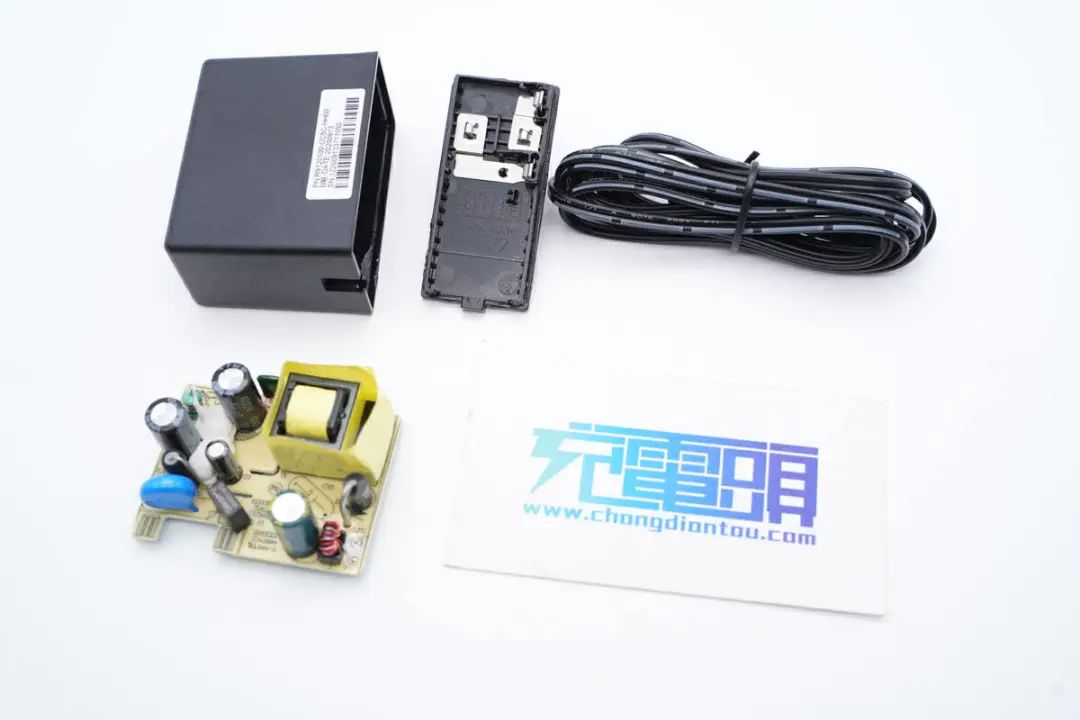

全部拆解一览,来张全家福。

充电头网拆解总结

睿德电子这款适配器为黑色外壳,固定插脚,自带1.5米长输出线。输出规格为12V1A,满足光猫以及路由器使用。通过拆解发现,这款适配器采用昂宝OB2500高集成开关电源方案,初级电源芯片为原边反馈,无需光耦。输出采用肖特基二极管整流,电解电容滤波,配合滤波电感降低纹波,是一款高集成度,成本优化的适配器。
