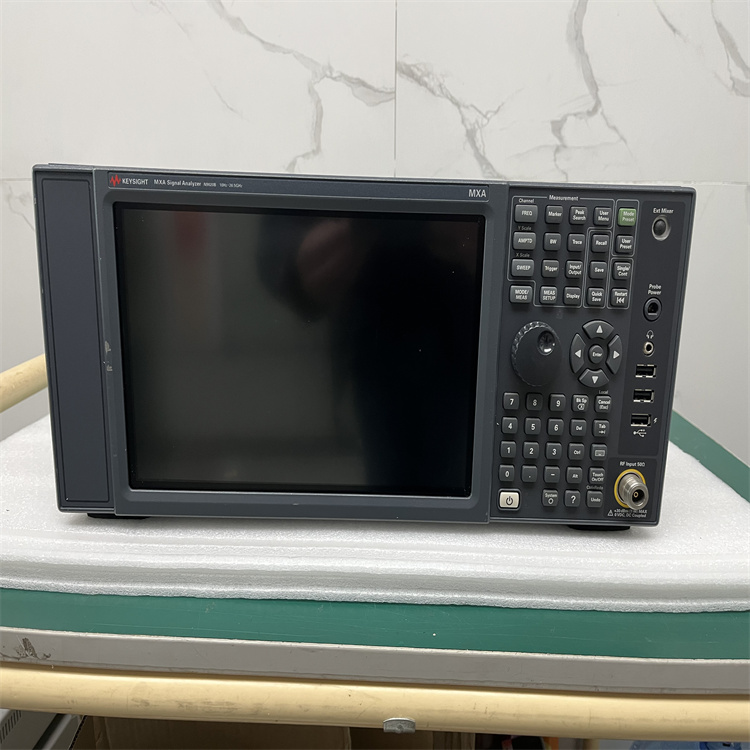

Keysight是德N9020B信号分析仪
来源:精博公司13538174533 发布时间:2023-02-20 分享至微信



邓志艳 135-3817-4533 微信同号

主要技术指标:
频率:无

频率选件:3, 8.4, 13.6, 26.5,32,44,50 GHz 使用混频器时可达1.1THZ

分析带宽:160 MHz

带宽选件:25 MHz(标配),40 ,85,125,160MHZ

实时带宽:160MHZ

实时带宽选件:85,125,160MHZ

1 GHz 时的 DANL;-172 dBm

1 GHz 时,10 kHz 频偏处的相位噪声:-114 dBc/Hz

1 GHz 时,30 kHz 频偏处的相位噪声;-114 dBc/Hz

1 GHz 时,1 MHz 频偏处的相位噪声;-136 dBc/Hz

总体幅度精度:±0.23 dB

三阶截获(TOI),1 GHz 时:+20 dBm

1 GHz 时的三阶动态范围:116 dB

应用——通用:

89600 VSA 软件 、模拟解调 、噪声系数 、相位噪声 、脉冲 、激励响应 、MATLAB

应用——蜂窝:

GSM/EDGE 、LTE/LTE-Advanced 、NB-IoT 、W-CDMA/HSPA/HSPA+

应用——无线连通性:

Bluetooth (BR/EDR/LE4.2/5.0) 、Short Range Communications (ZigBee, Z-Wave) 、WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频:无

性能水平:◆◆◇◇◇◇

标准衰减器衰减范围:70 dB

标准衰减器步进;2 dB

截获概率的最短信号持续时间:3.57us

信掩比 > 60 dB 时的可检测信号持续时间:5ns

无杂散动态范围:72dBc

多域带宽;160MHZ

显示视图:密度、频谱图、密度频谱图、PVT(功率随时间的变化)频谱

触发:电平 、射频猝发 、线路 、外置 、周期

使用频率模板触发的应用软件:无

2 GHz 时的 DANL,不配备前置放大器:-150 dBm/Hz

10 GHz 时的 DANL,不配备前置放大器:-147 dBm/Hz

Keysight频谱分析仪N9020B基本选件
