CNC | 出现这样的画面报警怎么办?
来源:三菱电机自动化中国 发布时间:2023-02-03 分享至微信

“S01 供电单元·电流过大 32”

报警的解决方法



01

伺服故障诊断

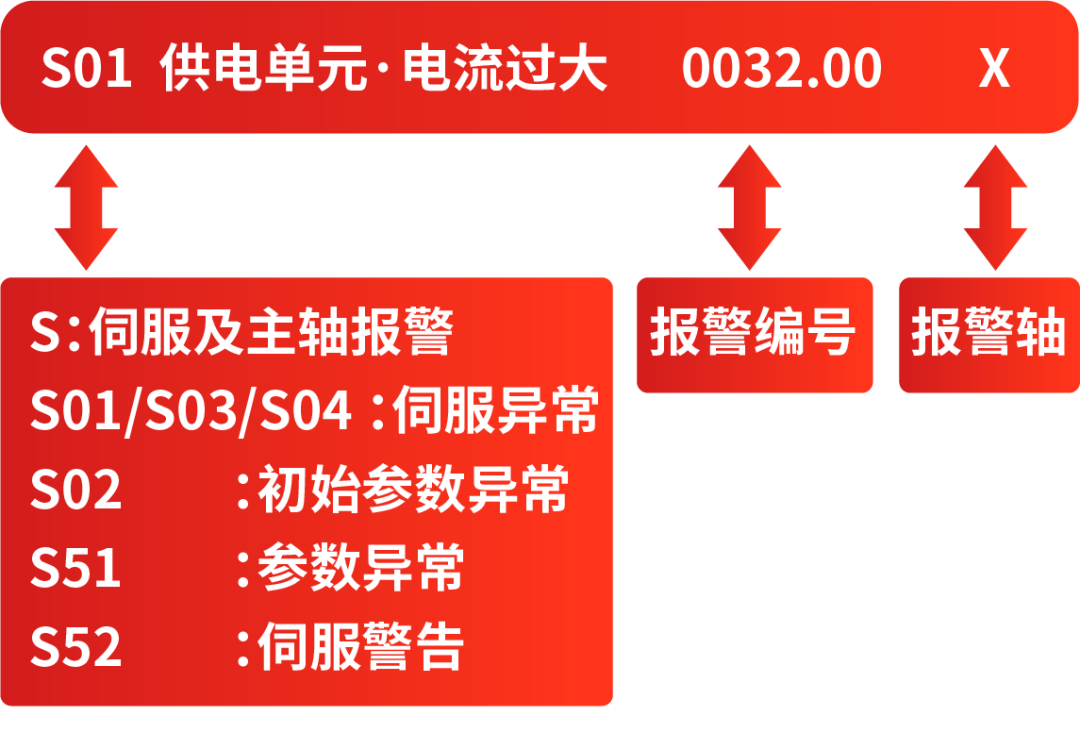

NC诊断画面报警信息



伺服驱动LED诊断(示例)


( 注 ) 伺服异常的详情请参考所用驱动单元的使用说明书。



01

AL 32报警概要

当NC检测到驱动单元供电模块的过电流保护功能启动时,NC会出现“S01 供电单元·电流过大 0032 X ”报警,此时对应的驱动器LED 显示“32” (一体式驱动器的LED 显示,请在“诊断\驱动器监视”画面下查看)。



03

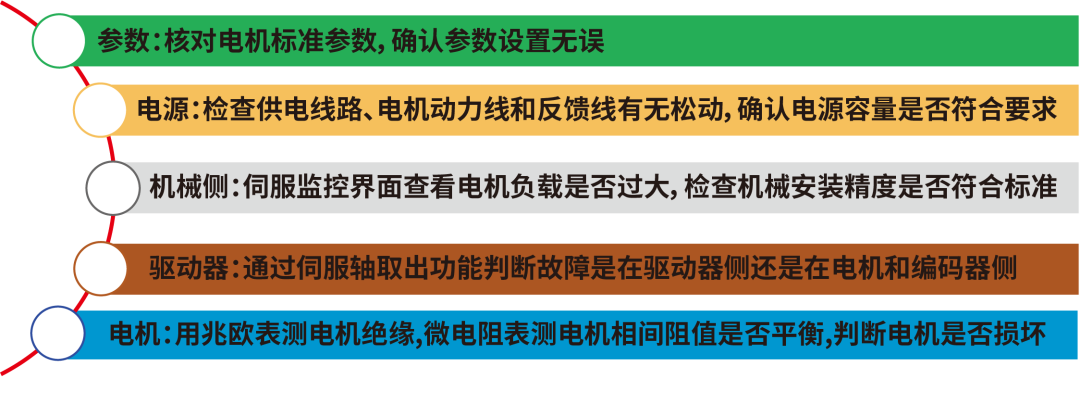

AL 32报警处理流程


*伺服轴取出功能请参考三菱电机微信公众号历史推文

《故障排查中的轴取出功能》



03

AL 32报警案例

案例1:MTB厂内机床调试,机床运行一段时间出现“S01 供电单元电流过大 0032 Z”报警。


处理结果:

检查发现Z轴电机HG104S(图1)三相阻值不均衡,电机损坏。驱动器型号MDS-E-V1-80和伺服参数#2225设定值为“2245”,对应电机为HG154S,驱动器和参数设定与电机型号不匹配,厂内装配错装HG104S电机,更换HG154S电机后故障消除。


分析原因:

HG104S电机与HG154S电机工作电流不同,必须与对应驱动器使用。

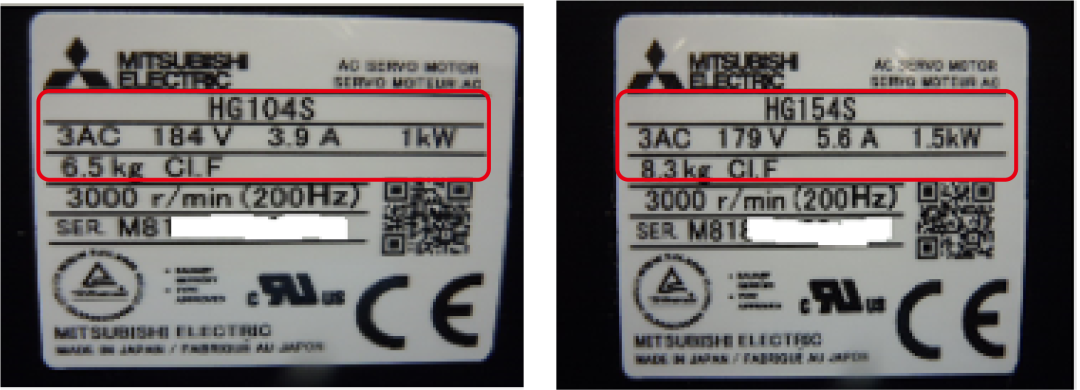

图1



案例2:客户现场立式加工中心,旋转主轴即出现“S01 供电单元电流过大0032 S1”报警(图2),移动XYZ轴均正常。


处理结果:

使用兆欧表测量主轴电机线圈对地绝缘正常,测量主轴接线端子绝缘异常,主轴接线端子螺丝松动打火(图3),造成接线端子被击穿损坏,更换接线端子,U/V/W进线电源接好后,上电运行主轴无报警故障消除。

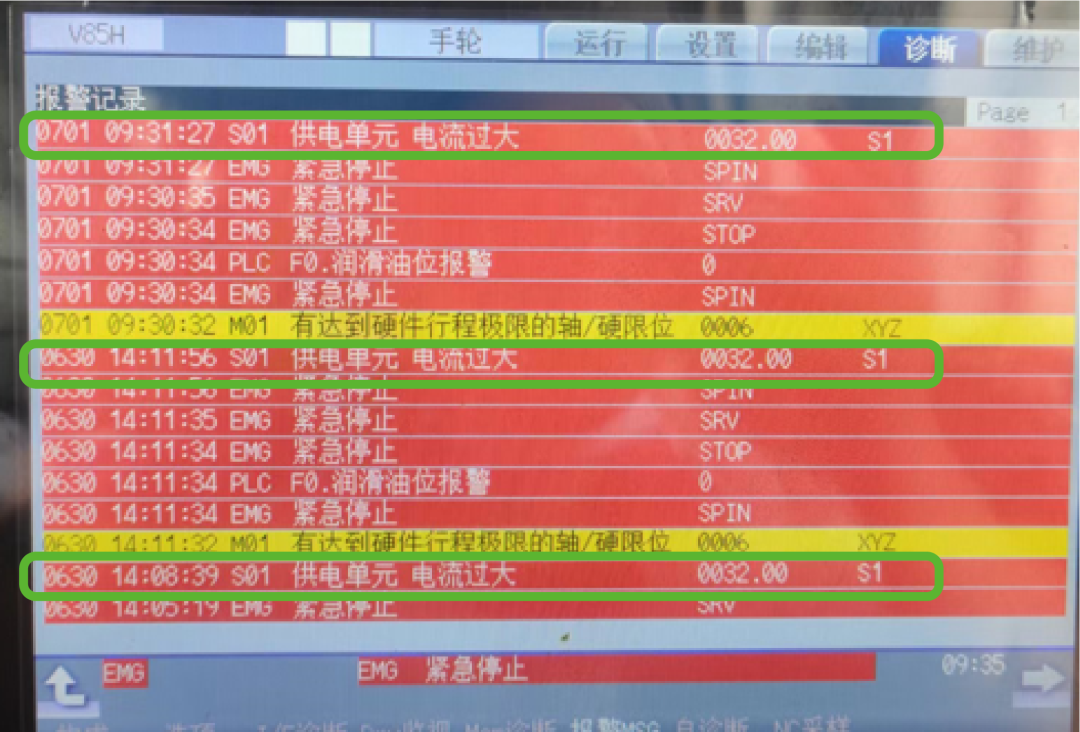

图2

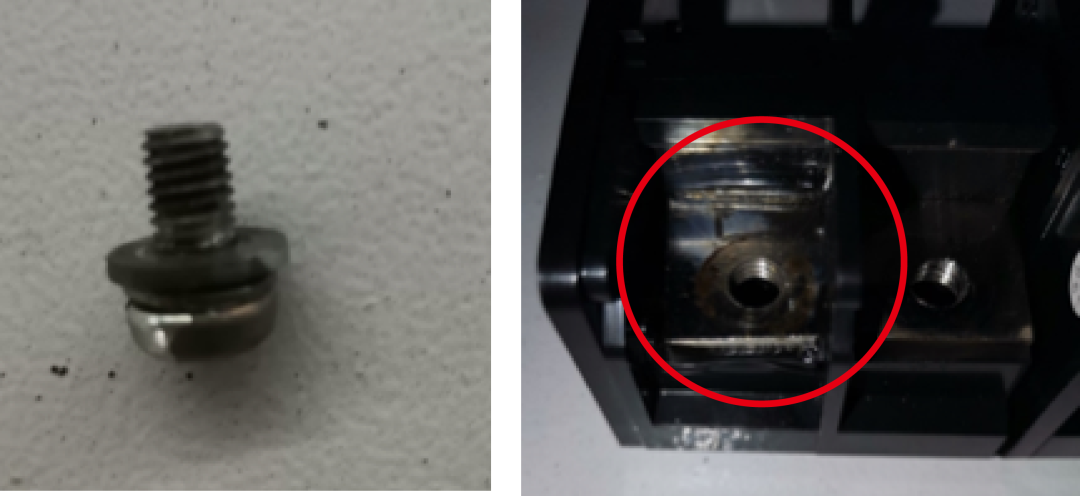

图3



案例3:客户使用M64S系统加工中心,开机松开急停X轴即报警“S01 供电单元电流过大 0032 X”。


处理结果:

将X轴电机和丝杠脱开,用手转动X电机轴受阻,使用微电阻表检查X轴电机相间阻值不平衡,AB=0.21Ω,AC/BC=0.29Ω(图4),判断伺服电机故障,更换伺服电机后故障解除。

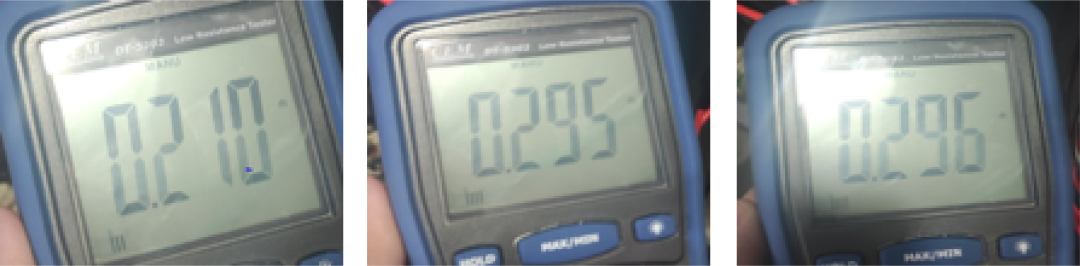

图4




通过以上方法仍未解决故障


请拨打三菱电机CNC售后受理中心热线:400-921-5130
