开关电源之“电源防反接”

来源:电子工程专辑发布时间:2023-01-18

分享至微信

本文跟大家聊聊直流电源入口的防反接电路。

下面这个电路相信大家都不陌生，但很多人都是直接搬过来用，本文就给大家介绍介绍该电路的原理。

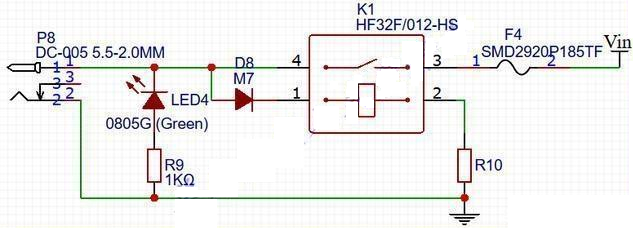

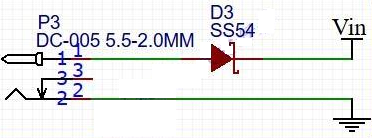

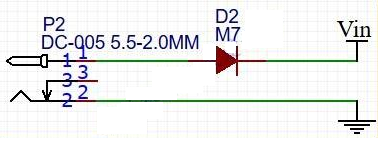

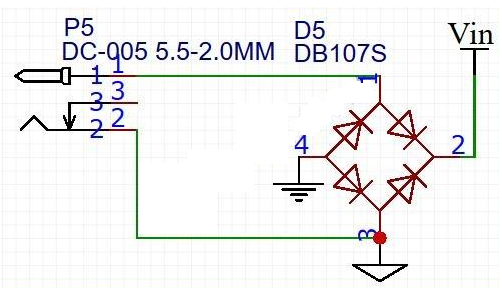

直流电源防反接的方式很多，最简单的有串连一个二极管的，也有采用整流桥的，还有采用继电器的。

采用MOS管的这个电路是直流电源入口处防反接的常见的用法。一般有如下两种形式：

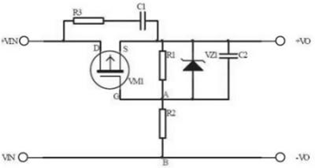

针对串接在正极上的情况分析如下：

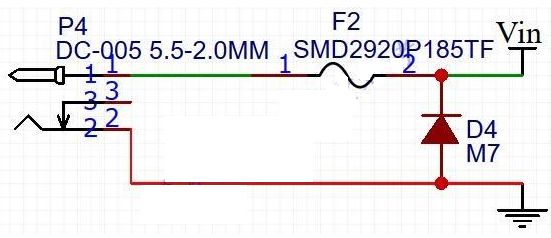

当电源反接时MOS管截止，保护了负载。当电源正接时由于MOS管饱和导通压降比较小，几乎不损失电压，比在电源端加保险管再在负载并联一个二极管的方案好一些。

当电源正接时，由于MOS管中的寄生二极管的存在，从而使得MOS管的Vgs电压为输入电压减去寄生二极管压降电压0.7V，这个电压是大于MOS开关导通的阈值电压的，从而使MOS管导通，导通后相当于寄生二极管被MOS管导通短路，从而可以通过更大的电流。

当电源电压接反时，MOS不导通，MOS管是截止的。从而保护后级电路的安全。MOS管GS之间的R和D(稳压二极管)是为了确保电源接入正确时，更好的保证MOS管导通，如果省去稳压二极管D，则有可能由于输入电压过高导致超过MOS管的Vgs最大值，从而容易使MOS管损耗。加入稳压管也是更好的保护MOS管。

DS之间的R3C1电路是为了吸收开关形成的尖峰信号，常用于大电流应用，小电流可不用。同时通过调整R1、R2、C2的参数还能调整电路的缓启时间。

NMOS接在电源的负极，栅极高电平导通。PMOS接在电源的正极，栅极低电平导通。由于NMOS管的导通电阻比PMOS的小，因此对压降要求高的情况可选用NMOS。
