年末重头 | CC-Link IE Field Basic一网通解决方案
来源:三菱电机自动化中国 发布时间:2022-12-30 分享至微信

中国制造业的飞速前进,有效推进了自动化市场的发展。而近几年,受到全球“缺芯”及疫情影响,FA产品零部件供应不足,货期延长、价格上涨等成为诸多厂商共同面临的问题。

针对此类难题,三菱电机推出了“CC-Link IE Field Basic一网通解决方案”该方案基于CC-Link IE Field Basic网络协议,只需1个网络干线,即可简单连接PLC、变频器、伺服控制器、HMI,无需添加额外网络模块,通过内置以太网口即可通讯,兼具高性价比与稳定货期两大优势

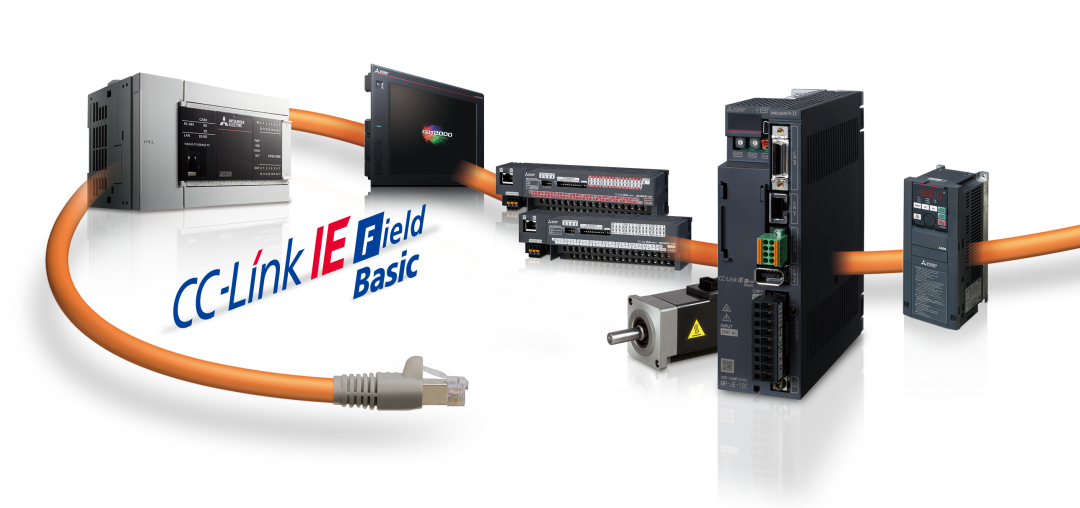

一网通解决方案

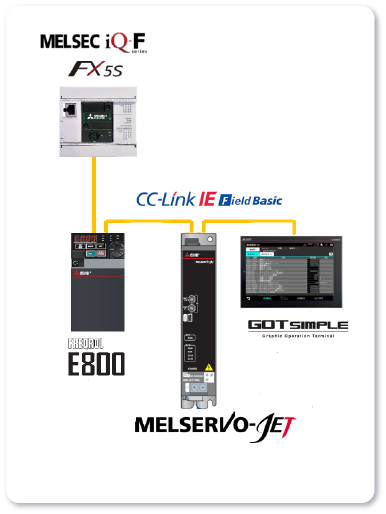

  • 整个方案由FX5S系列PLC、FR-E800系列变频器、MR-JET系列伺服系统和GS系列人机界面产品组成,无需添加网络模块,通过内置以太网口即可通讯。


  • 只需要1个网络干线,通过CC-Link IE Field Basic实现一网到底,连接简单、性价比高。

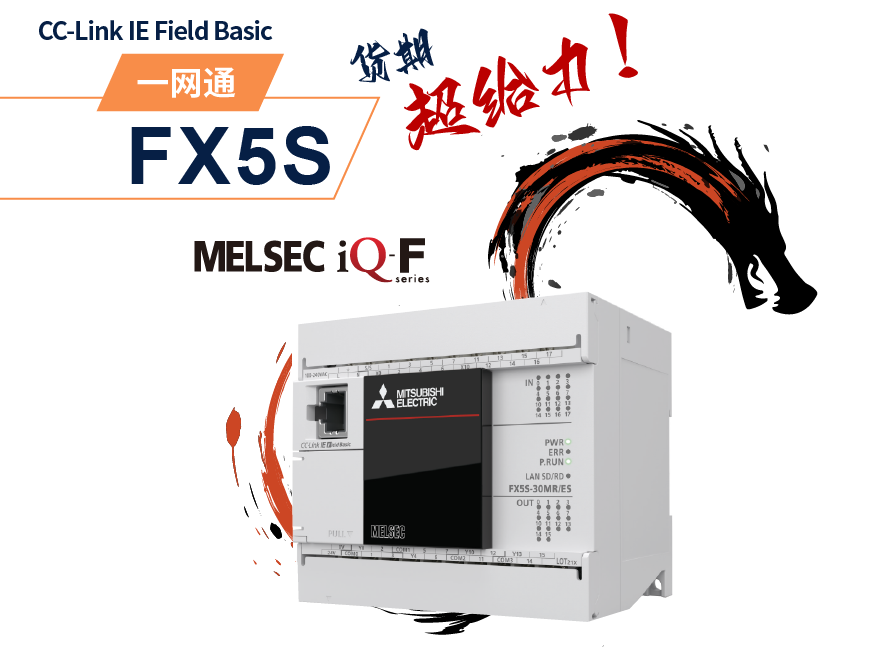

    轻松上手、简单易用

    完善的基本性能和通信接口

    简单机型也能实现小型IoT

    功能齐

    强大的硬件性能

    丰富的内置功能

    更人性化的开发支持

    性价比高

    可实现经济化简易控制方案

    IoT

    实时连接上位IT系统,远程监控生产状况,提升生产效率。

    AI

    AI技术和智能手机的连接使初始设定和故障解析变得简单,详尽的维护功能也增加了系统的可维护性。

    Safety

    机能安全功能以及变频器的无线连接功能使系统更加稳定、安全。

    Performance

    通过多种驱动方式扩大了装置和系统的适用性。

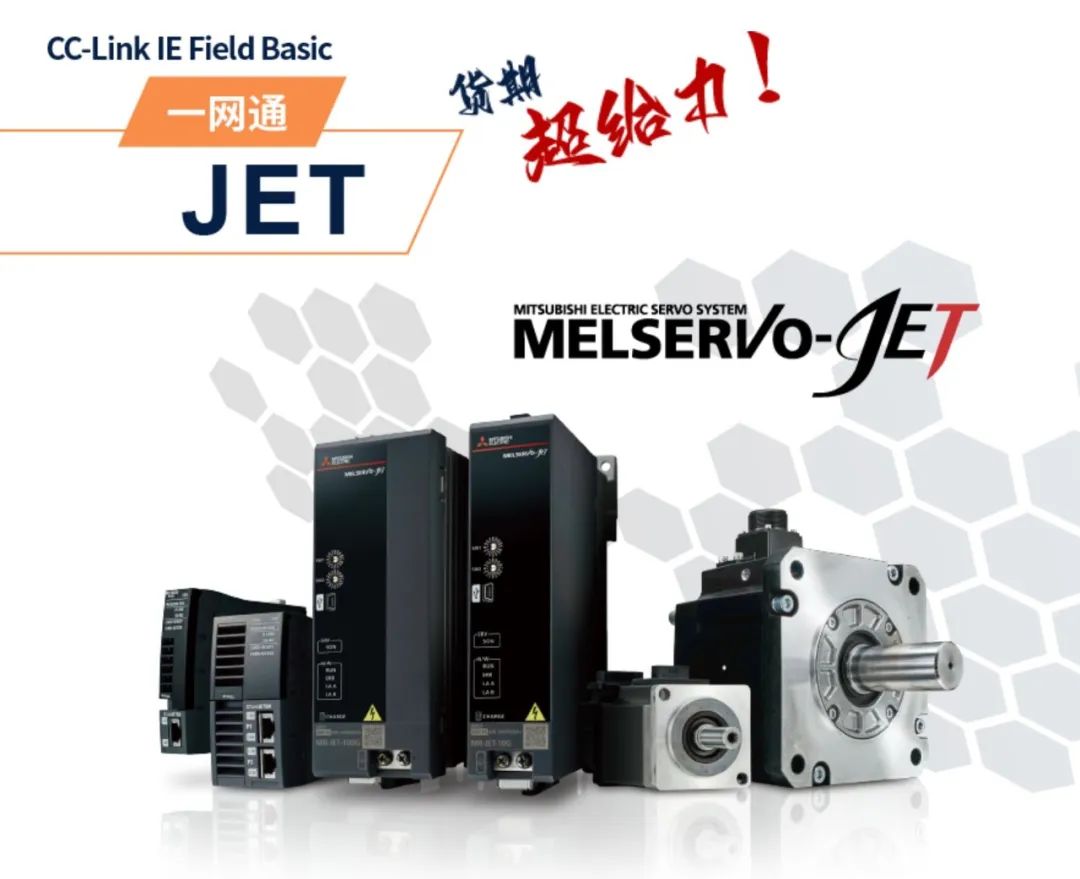

    Easy, Simple Practical

    •简单的顶部底部接线

    •瞬间调谐

    •所有容量模块高度/深度相同

    Superior Performance

    •速度频率响应 2.5 kHz

    •编码器分辨率 22位

    •最大转矩 300 %

    Better Flexibility

    •支持EtherCAT®

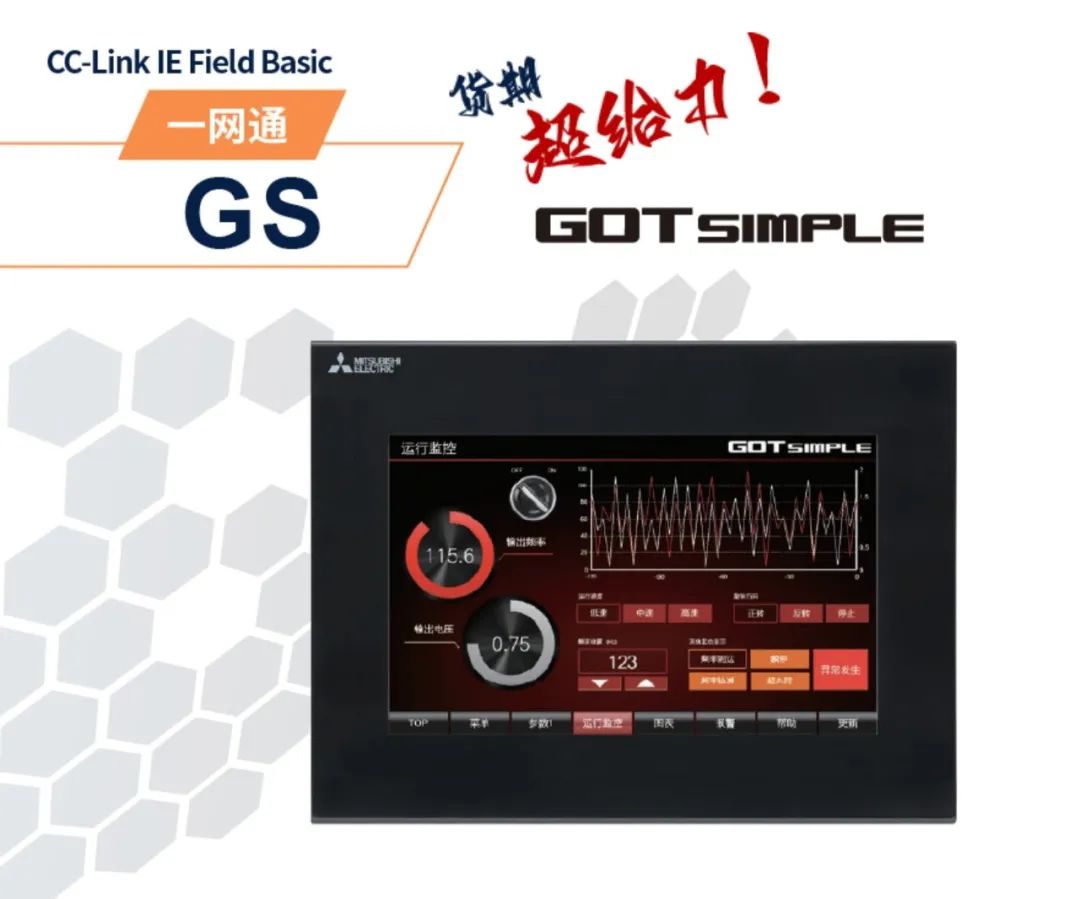

    扩充用户存储器容量

    用户存储器容量达到15MB

    强化数据的可追溯性

    通过操作日志功能轻松找出故障原因

    支持RS-485连接

    可连接的机器更多样化

    实现远程维护

    通过VNC服务器功能,远程掌控工厂状况

    支持轮廓字体

    平滑、靓丽的字体显示

    连接便利


    • 使用FX5S内置CC-Link IE Field Basic,最多可支持8个从站;

    • 通过JET系列伺服和E800系列变频器上的两个以太网接口实现从站设备线性连接,降低了布线成本;

    • 可根据生产现场布局来选择星型连接或线型连接。

    GOT Drive调试便利


    • 通过GS触摸屏画面可对伺服进行启动、维护等;

    • 通过GS触摸屏画面可对变频器进行参数设定、维护、故障排除等。

    高性价比


    • 只需使用产品的内置以太网口,无需配置网络模块即可实现通信

    11

    Q

    为什么要开发

    CC-Link IE Field Basic?


    A

    目前,三菱电机的PLC本体上的以太网接口都已经支持了CC-Link IE Field Basic 协议。开发支持 IEF Basic 协议有助于产品与三菱电机的PLC实现信息的交互。相对于其他总线协议产品的开发IEF Basic 开发不需要专用的芯片。如果硬件原来是自带以太网接口那就可以轻松的实现对于 IEF Basic 的功能的支持。

    Q

    集成CC-Link IE Field Basic需要哪些准备工作?


    A

    要开发支持CC-Link IE Field Basic 协议的产品,首先要成为CC-Link 协会的常规会员。其次,成为常规会员以后,需要确定开发产品的种类,比方说是 Master 还是 Slave。第三,成为常规会员以后,会获得协会提供账号,通过这样的账号可以从官网上下载到相应的 IEF Basic 的源码。最后,就需要用户根据这样的源码以及自身的产品系统进行软件代码的移植,并最终开发出支持 IEF Basic 的产品。

    Q

    产品开发过程中能获得哪些支持?



    A

    可以获得协会这边全方面的支持。首先,可以向协会进行样机的借用。协会会提供样机。用户可以用样机进行产品的调试。第二,可以通过官方网站进行Wireshark插件的获取,更加容易地进行网络报文的分析和诊断。第三,在开发的过程当中,包括一致性的测试过程当中,当遇到问题也可以写邮件咨询协会,协会会尽可能的帮助加快测试的进度,从而尽快的获取一致性的测试证书,完成产品的开发工作。

    Q

    如何实施一致性测试?



    A

    对于CC-Link IE Field Basic的产品,一致性测试是相对简单的,由厂商来自己进行一致性测试。用户可以通过协会官方网站下载相应的测试软件。然后通过软件来生成测试报告。用户将测试报告提交给协会,协会审核通过以后,就可以完成一致性测试工作了。
