作者 |strongerHuang

微信公众号 |strongerHuang

用过LCD的同学应该都知道，LCD有两种常见的接口，那就是 8080 和 6800 接口。

今天来说说在LCD中使用的 8080 和 6800 接口的来源，以及它们的区别。

8080 和 6800 来源

8080 和 6800接口，其实不是专指用于LCD的接口，它们早期由处理器发展而来，然后发展到扩展接口（外扩RAM、ROM），后来也用于了LCD领域。

1.8080

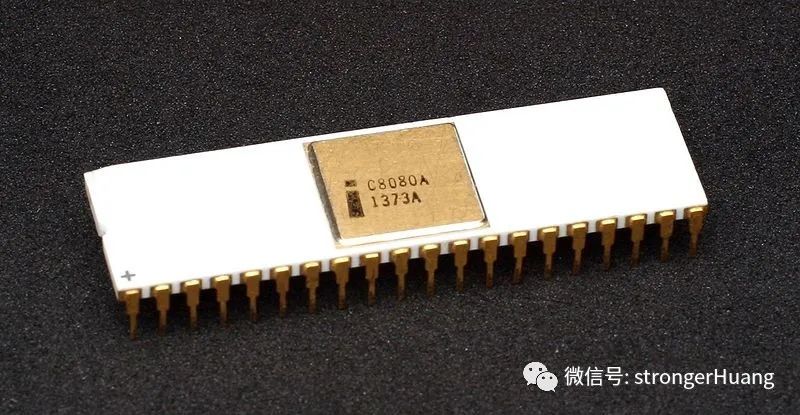

1974 年，英特尔推出了 8 位的处理器Intel 8080，它是Intel 8008的后继产品，但是8080 还在其指令集中添加了一些 16 位操作，它的指令集比 8008 增强了不少。

Intel8080升级的 16 位地址总线，使其能够访问 64 KB 的内存。

因为这一突破性的设计，使8080非常成功，同时为后面处理器兼容性/扩展存储奠定了基础。

8080的成功，直接影响了后面的8086，到以及现在大家熟悉的32 位和64 位x86架构处理器（后续变体）。

因为8080的总线协议，方便了扩展，以至于后面很多产品的通信都基于8080总线，LCD也不例外。

更多关于8080的内容可以参考维基百科：

https://en.wikipedia.org/wiki/Intel_8080

（公号不支持外链接，请复制链接到浏览器打开）

2.6800

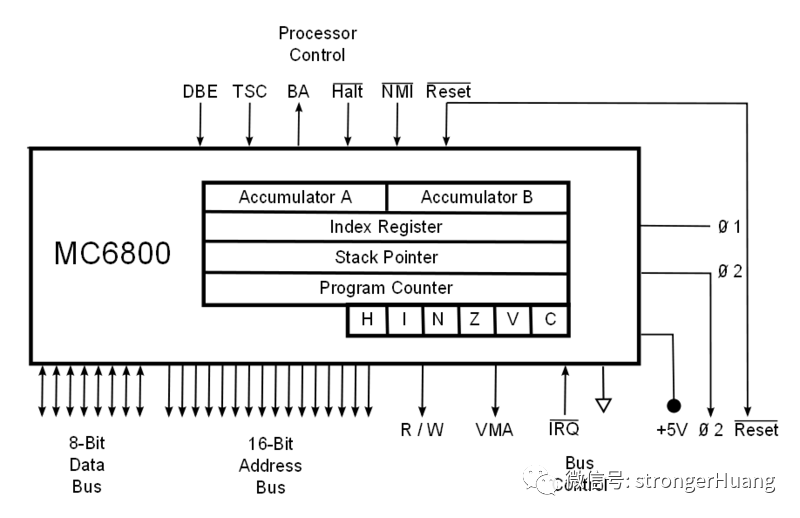

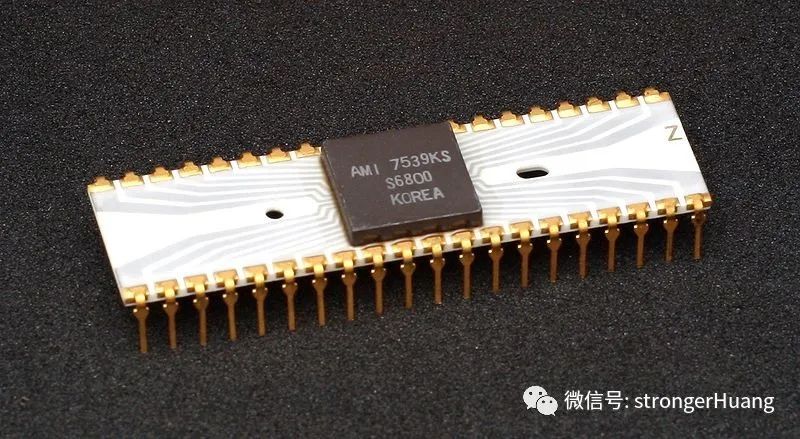

同样在1974 年，摩托罗拉推出了一款处理器MC6800，MC6800处理器是M6800微机系统的一部分，其中还包括串行和并行接口。

摩托罗拉 6800 和英特尔 8080同一时期设计，功能相似。6800 有一个 8 位双向数据总线，一个可以寻址 64 KB 内存的 16 位地址总线。

因为6800这极大地方便了扩展，使其后面应用在很多通信领域，但6800和8080扩展接口的控制方式有所区别：一个“读使能（RE）”和“写使能（WE）”，另外一个“总使能（E）”和“读写选择（W/R）”，导致了后面扩展接口存在两种不同的控制方式（下面章节会描述区别）。

更多关于6800的内容可以参考维基百科：

https://en.wikipedia.org/wiki/Motorola_6800

（公号不支持外链接，请复制链接到浏览器打开）

8080接口

8080接口，也有叫8080模式，其实就是一种总线协议，或总线控制方式。

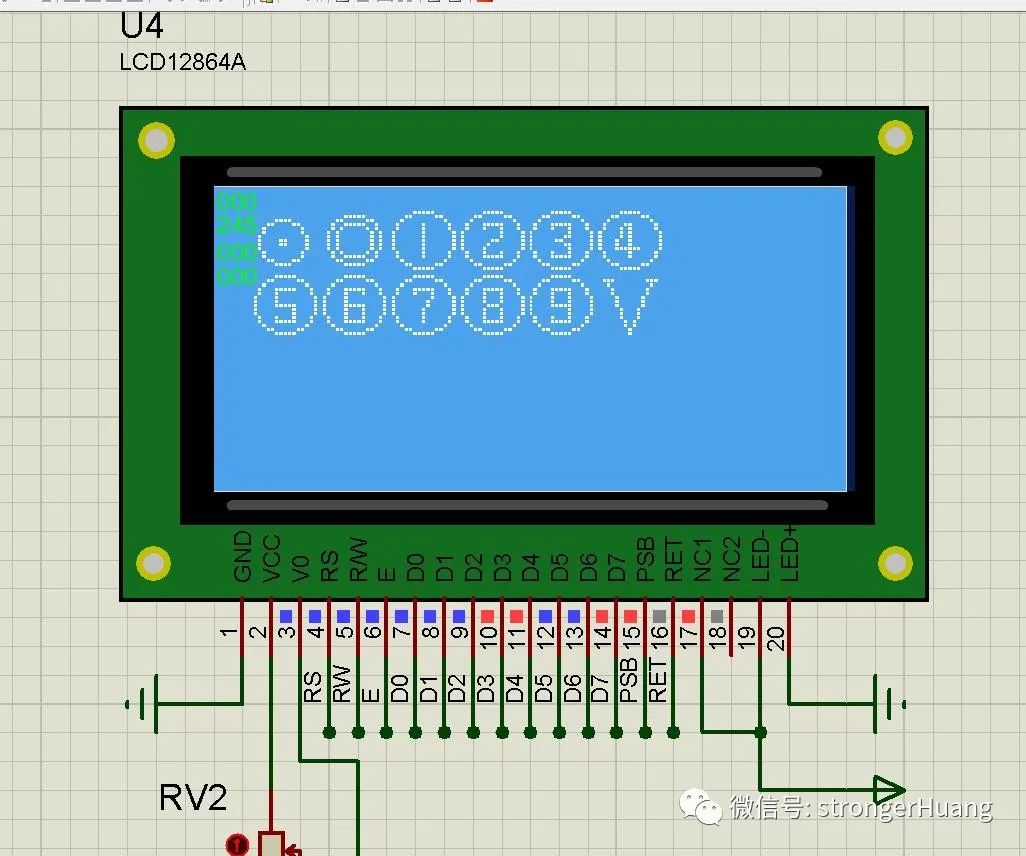

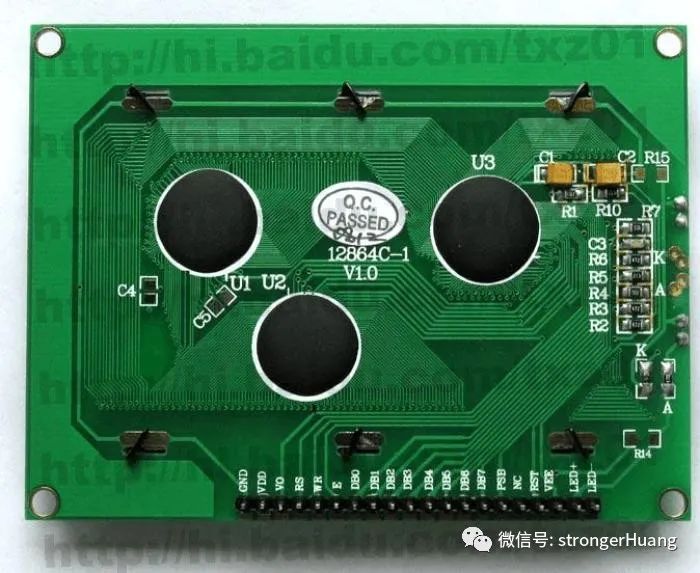

这里严格来说不能叫LCD 8080接口，LCD是液晶显示器，一般我们开发用的是LCM（液晶模组/模块），比如经典的12864模组：

液晶显示模组中带有一个液晶控制器，这个控制器中通常会支持8080模式。

8080接口通常有这些信号：

/RES：复位
DB0~DB7：双向数据
Ｄ/Ｉ：数据/指令选择（1:数据读写,0:命令读写）
CS：片选信号
/WR：写入数据控制信号
/RD：读入数据控制信号

6800接口

6800和8080的控制方式不同，对应的控制信号也有所差异，但是其设计思想是与8080类似。

前面的/RES、 DB0~DB7、Ｄ/Ｉ、 CS这些信号都一样，6800有两个信号：

E：使能信号
R/W读写控制(1:读, 0:M写)

这两个信号替代了8080的 WR 和 RD 信号。

8080 和 6800接口区别

通过上面分析，其实不难发现，它们主要区别就是：

8080通过“读使能（RD）”和“写使能（WR）”进行读写操作
6800通过“总使能（E）”和“读写选择（W/R）”进行读写操作

其他信号一样。

提示：有些地方的描述可能有所差异，比如：读使能为RE或RD等。

更多细节，大家实际编程应该更容易明白，这里篇幅有限，时间有限，就不描述了。
