为什么测量的动态电阻数值偏大了?
来源:ittbank 发布时间:2022-12-12
分享至微信

01动态电阻
一、什么是动态电阻?

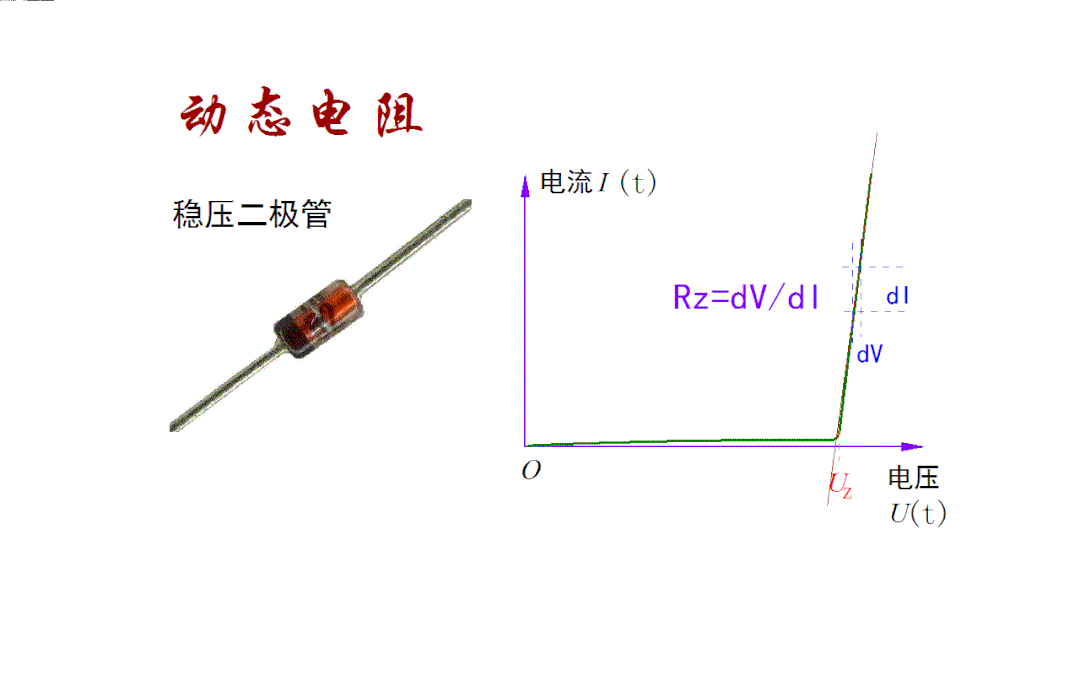

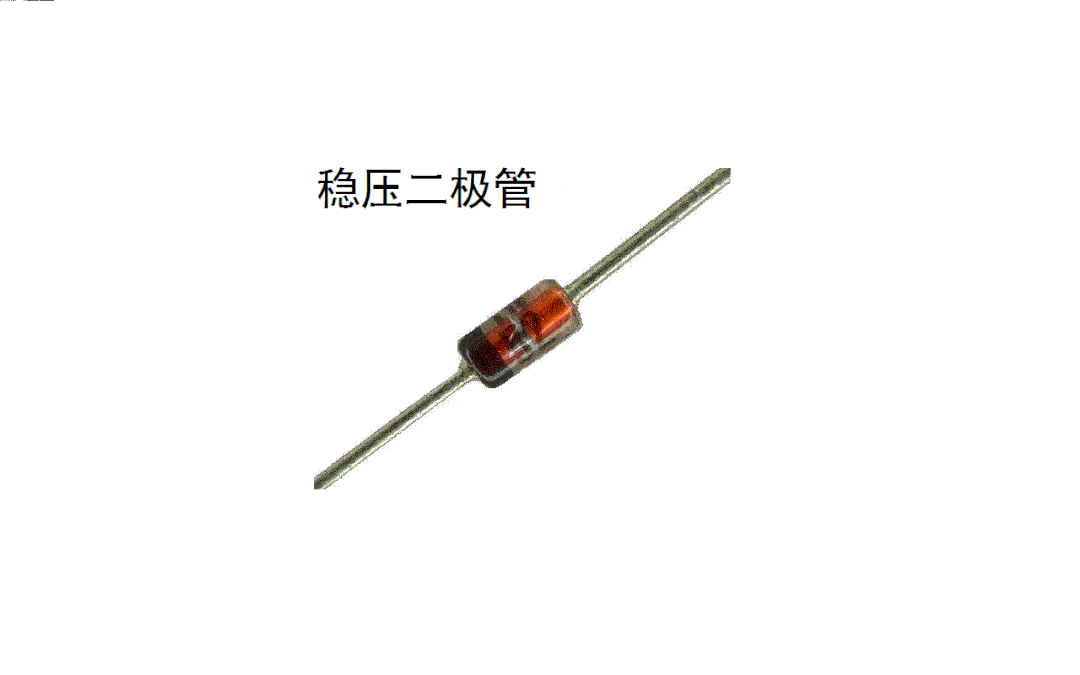

稳压二极管的动态电阻, 是指在其反向电压超过击穿电压Uz后, 电流与电压的变化量 之间的比值。 这个比值称为稳压二极管的动态电阻。
在实际应用中, 对于外部电源的变化电压, 在稳压二极管上引起稳压变化, 实际上就是限流电阻R1 与动态电阻的分压。 因此动态电阻越小, 稳压效果越好。 这个数值, 在器件的数据手册中会给出。

二、问题提出
那么问题来了,在前面测量稳压二极管动态电阻时, 发现直接通过反向击穿电流与电压的变化计算出的动态电阻都远远大于数据手册中给定的数值,也大于通过SmartTweezer测量的数值。 左思右想,这个问题需要结合稳压二极管的温度特性来考虑。

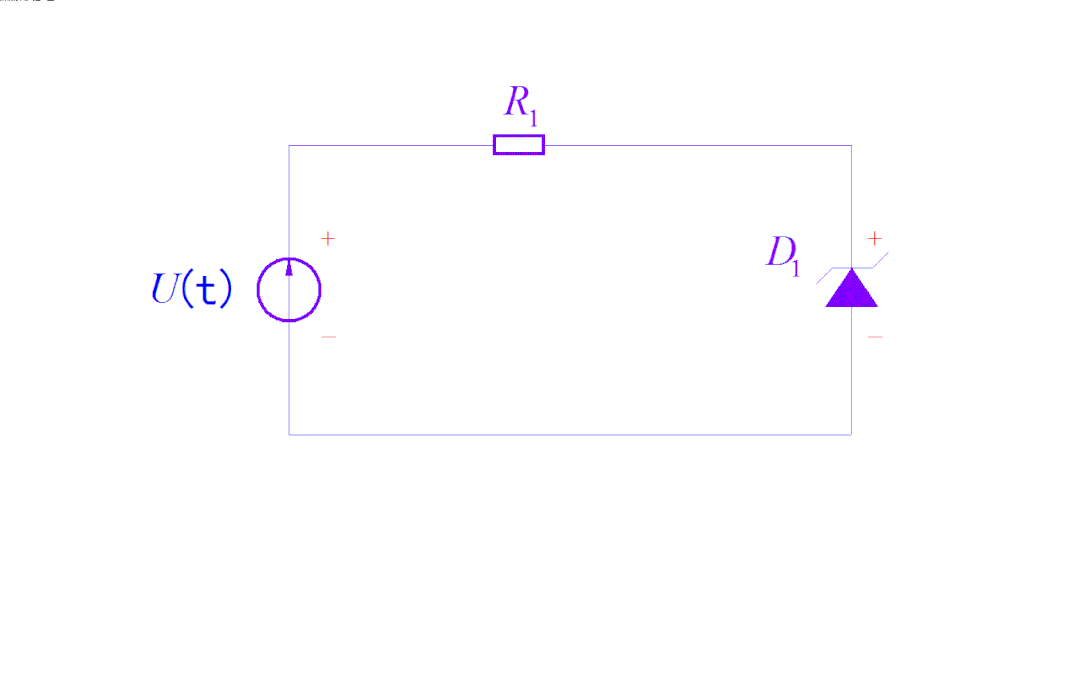

这是稳压二极管应用电路。 当输入电压增加时, 当超过D1击穿电压之后, 会引起回路电流增加, 此时稳压传几个上的功率增加, 引起二极管的温度增加。 增加的温度引起稳压数值增加, 再加上稳压二极管对应的动态电阻对应的增加电压, 从而所引起稳压二极管上的电压提升更高。 由此计算出的动态电阻比起实际电阻要大。 从稳压二极管的电压电流曲线上来看, 稳压二极管在击穿后电压的升高, 一部分来自于它的动态电阻, 另外一部分来自于温度的升高。

三、稳压二极管温度

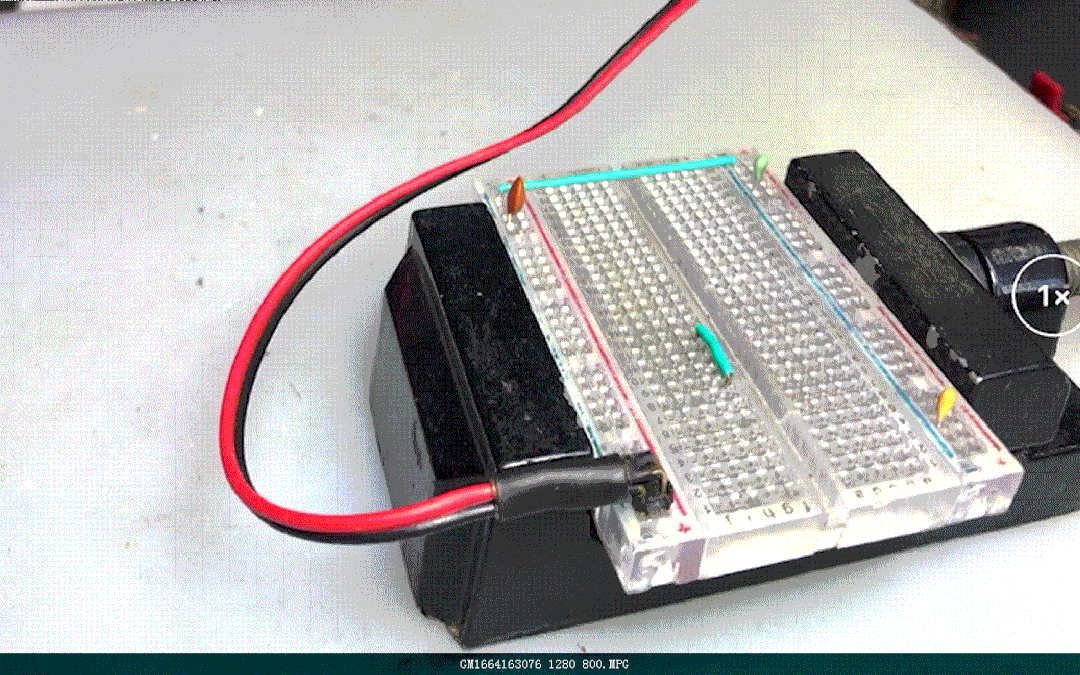

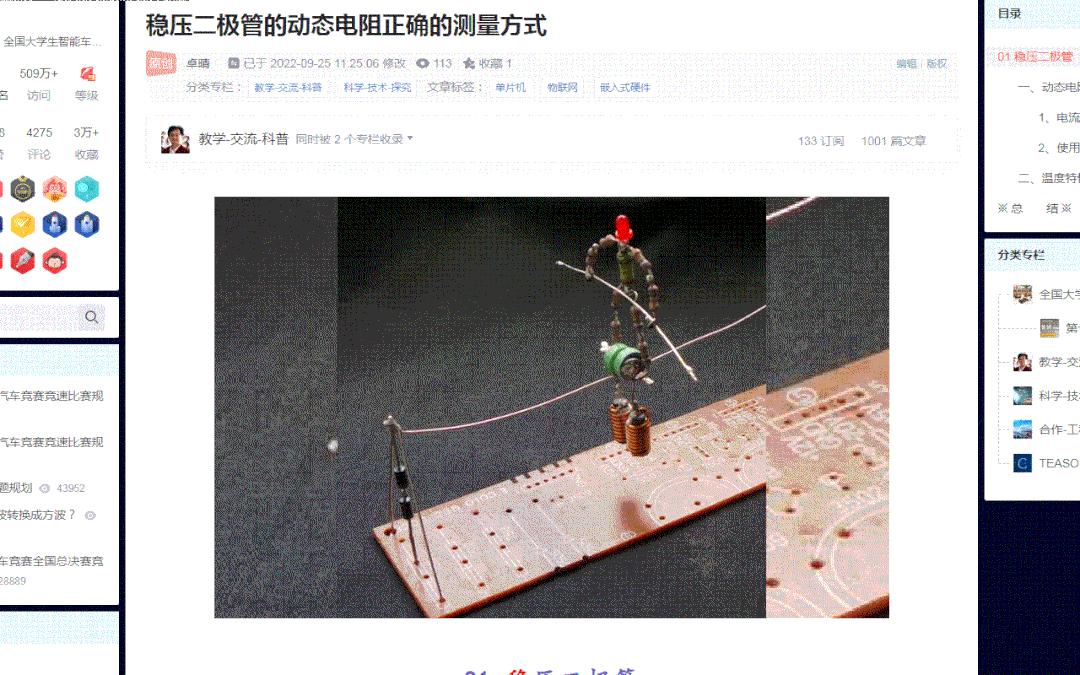

为了观察稳压二极管电路的温度变化,下面在面包板上搭建测试电路。限流电阻取470欧姆。工作电压为32V。 使用一个手机红外线照相机来拍摄电路元器件温度变化。 可以看到其中温度最高的是限流电阻。在其旁边的是稳压二极管。它的温度也有升高。

※总 结 ※
本文讨论了稳压二极管动态电阻测量中所受到温度的影响, 这使得通过电流电压曲线所获得到的数值 比起使用交流小信号所测量的动态电阻要大。
