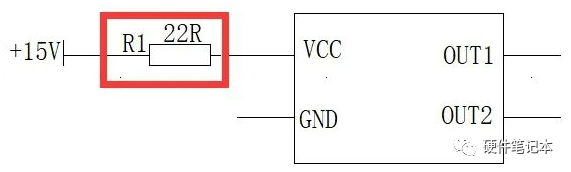

示意图如下
具体分析:
1.假设没有这个电阻R1，当芯片击穿后，芯片内部的VCC引脚跟GND短路，VCC引脚又直接跟电源15V连接，15V就会被直接拉到地，造成电源的损坏；
2.接上电阻R1，当芯片被击穿后，15V电压就不会直接被拉到地，所以这个电阻的作用是防止芯片击穿后电源短路，起到保护电源的作用；
3.当15V电压突然波动比较大，瞬间产生一个大的脉冲电压时，由于电阻R1的存在，它可以起到分压作用，减小输入到芯片的电压，起到保护芯片的作用。
注意:电阻R1串接在15V和芯片之间，本身会产生一定的压降，所以这个电阻不能太大，一般取值在几十欧姆。
