极简电路实现百瓦输出，智融SW3203升降压车充方案登场

来源:充电头网发布时间:2022-09-09

分享至微信

前言

智融科技的车充系列 SW35XX 相信大家都不陌生，高效同步降压转换器集成多口快充协议，集成度高，电路精简，一直是智融科技的畅销明星产品。今年，智融科技进一步拓展车充产品线，带来全新的升降压转换器系列。本文将为大家介绍该系列的首颗产品 SW3203。

智融SW3203升降压方案介绍

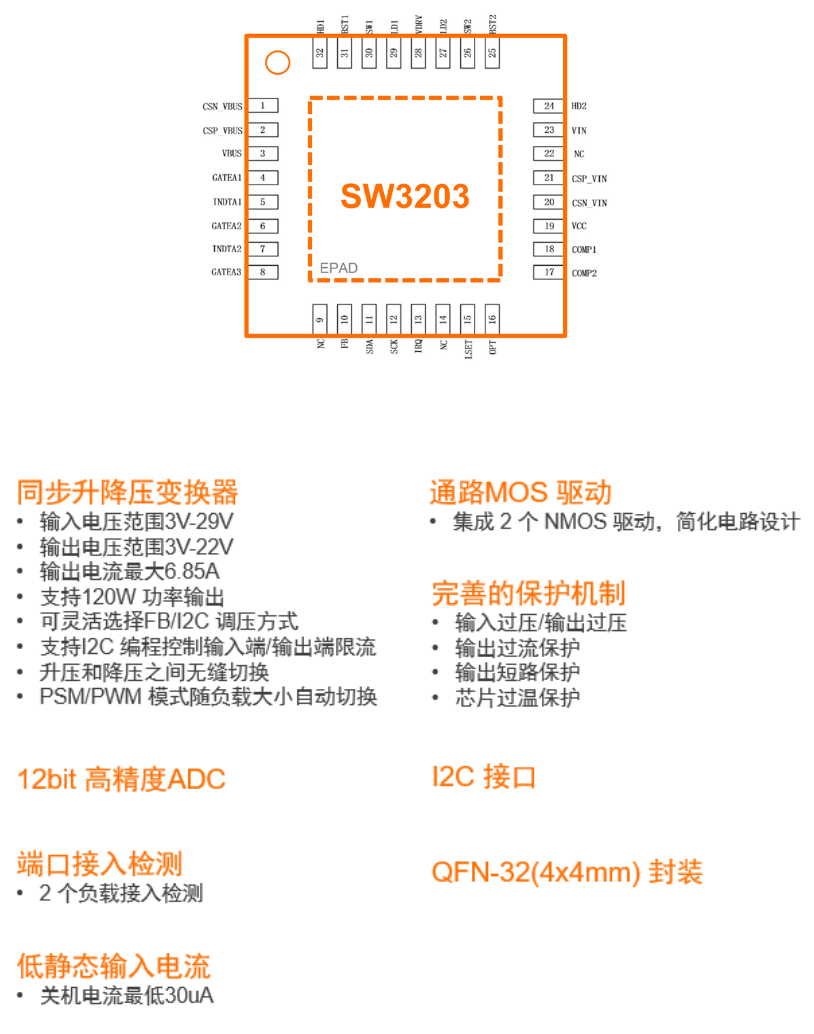

智融 SW3203 是一个高效率的同步4管升降压 DC-DC 控制器，支持最大6.85A输出电流，可以提供最大120W的功率输出，集成2路输出检测及3路NMOS驱动，配合协议芯片即可组成一个简洁完整的大功率快充充电方案。

智融 SW3203 输入电压 3V~29V，输出电压 3V~22V；芯片可灵活选择 FB/I2C 调压方式，支持 I2C 编程控制输入端/输出端限流，支持升压和降压之间无缝切换，PSM/PWM 模式可随负载大小自动切换。

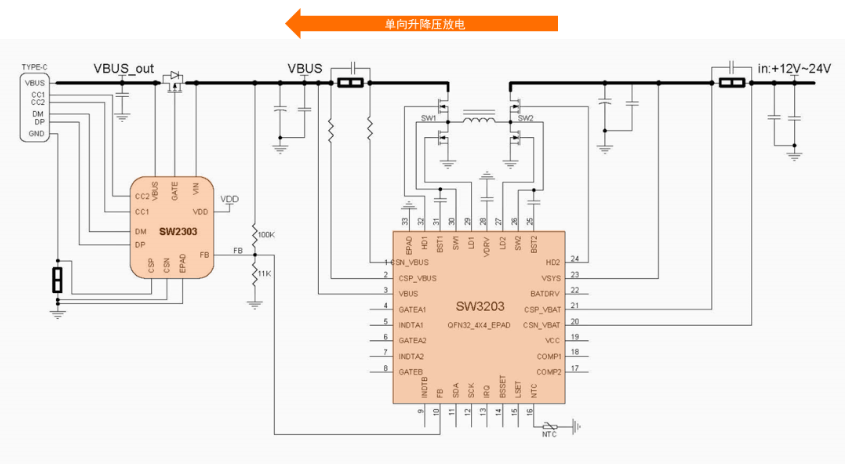

智融 SW3203+SW2303 升降压车充套片典型应用电路如上图所示，方案无需MCU，通过简洁的电路即可实现 USB PD 100W 快充，通过对 Source 芯片兼容实现多快充协议功率输出；方案集成 NTC 温度检测，支持OCP、OVP、OTP 等保护措施。

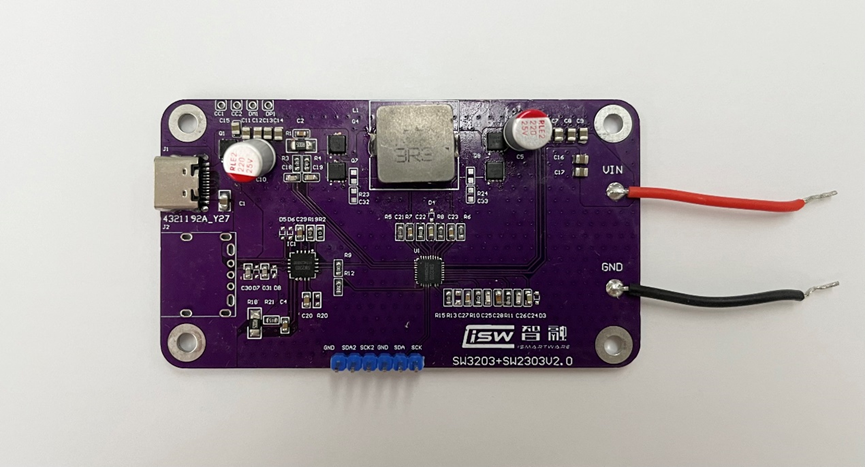

智融 SW3203 单C口车充 Demo 如上图所示，SW3203 采用 QFN-32 (4x4mm) 封装，集成 12bit 高精度 ADC，关机电流低至 30uA。目前智融 SW3203 系列升降压车充方案均量产，智融科技可提供完整软硬件参考设计，资料与 Demo 申请请联系各大代理商。

关于智融

珠海智融科技股份有限公司成立于2014年底，总部位于广东珠海，全国设有深圳、上海、成都等多个分、子公司。智融科技是一家专注于电源管理芯片领域的数模混合芯片设计企业，主营业务为电源管理芯片的研发、设计和销售。

智融科技多年来深耕数模混合芯片，产品广泛应用于移动电源、车载充电器、氮化镓充电器、户外储能电源和智能插排等设备。在有线快充、无线快充、低功耗高效率电源管理IC等技术领域拥有独家专利，在消费电子及3C配件市场占有率名列前茅，合作伙伴包括华为、OPPO、联想、公牛、ANKER、ASUS等海内外一线品牌。

智融科技秉持着智慧、创新、融合的理念，致力于为客户提供品质一流，体验优越的智能芯片产品及解决方案，立志发展成为顶尖的民族芯片企业。

充电头网总结

智融推出的同步4管升降压 DC-DC 控制芯片 SW3203，在 QFN-32 (4x4mm) 封装内集成了同步升降压控制器、12bit 高精度 ADC、2路输出检测及3路 NMOS 驱动等丰富功能。通过搭配 SW2303 等协议芯片即可在简洁的电路设计上实现百瓦功率输出，简化高性能车充产品研发和设计流程。
