一款与众不同的MCU问世,将挑战RTOS?
来源:电子工程专辑 发布时间:2022-08-28 分享至微信

扫描上方二维码,免费申请开发板

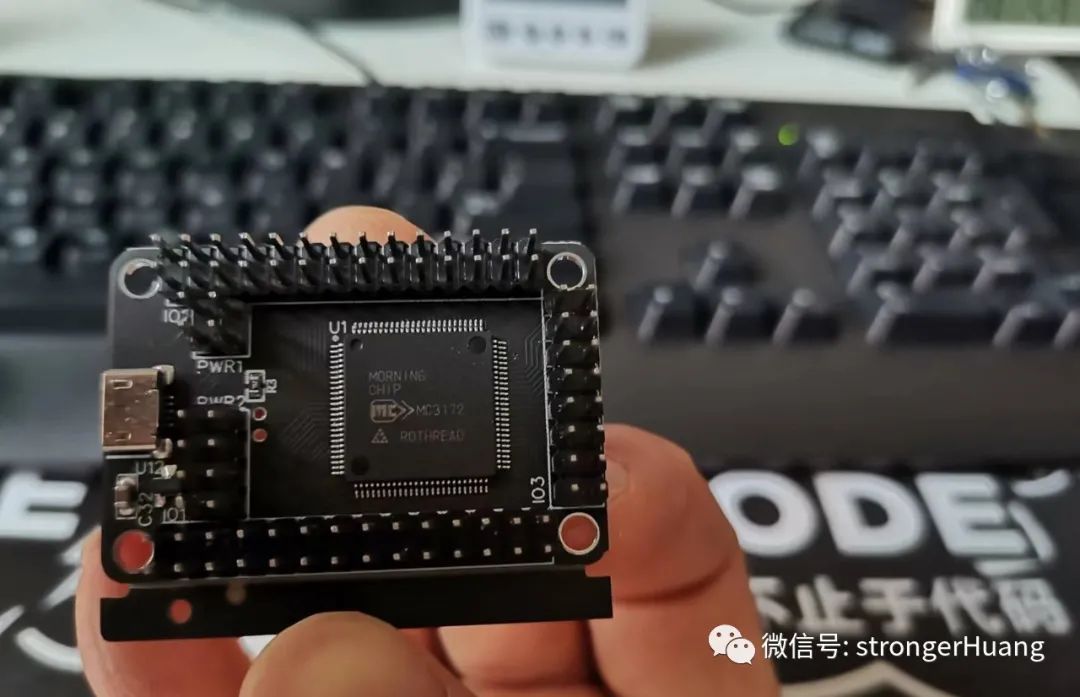

前不久,朋友寄给我几套单片机(MC3172)板子,让我玩玩。

收到货当天我跑了下例程试玩了一下,很有特点,和普通单片机大有不同。



最近空闲一点,又仔细研究了一下,感觉还不错,所以特意写一篇文章分享一下。

它(MC3172)有什么特点?

这款 MC3172 单片机与我们使用的普通单片机有很多相同之处,比如包含GPIO、UART、SPI、USB、 CAN等常见外设。

但它有一个非常独特的功能:它是基于 RISC-V RV32IMC 指令集的并行多线程实时处理器

什么意思呢?

它具备 RTOS 的多线程功能,但它不是通过常规的 RTOS 软件调度实现,而是硬件级实时响应, 无需中断服务程序

MC3172 最高支持 200MHz 主频,最多支持 64 个线程。

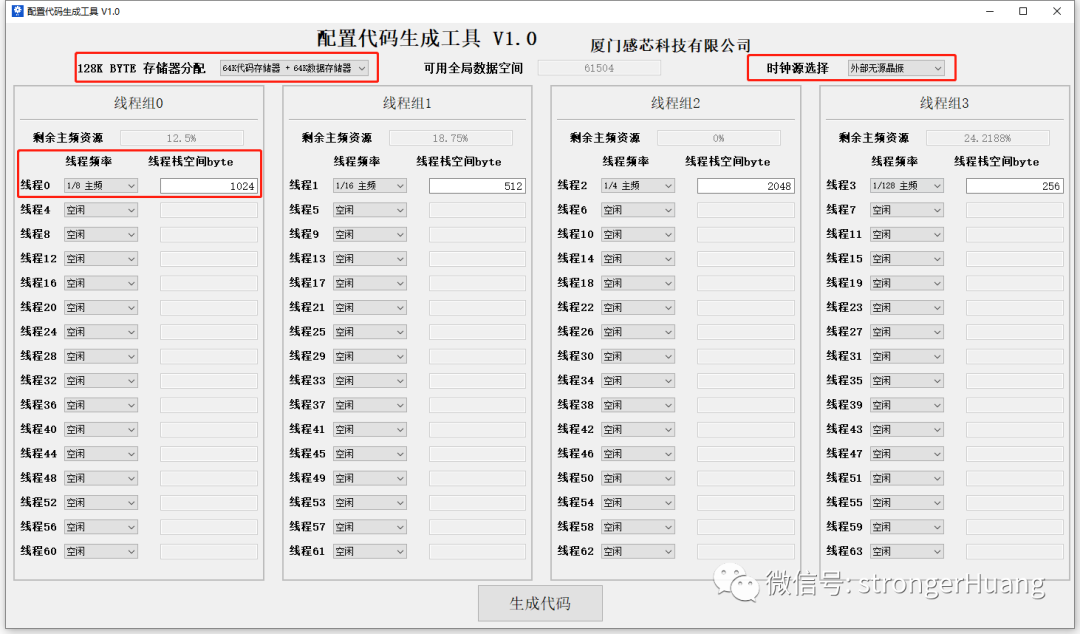

其中,线程的工作频率和堆栈空间可以通过“图形化”工具进行配置:


这种图形化的工具,新手可以快速上手,做项目可以快速搭建一个项目工程。

关于MC3172单片机更多介绍和特性,我这里就不再详细介绍了,想了解的读者可以去他们官网:

感芯科技:www.gxchip.cn

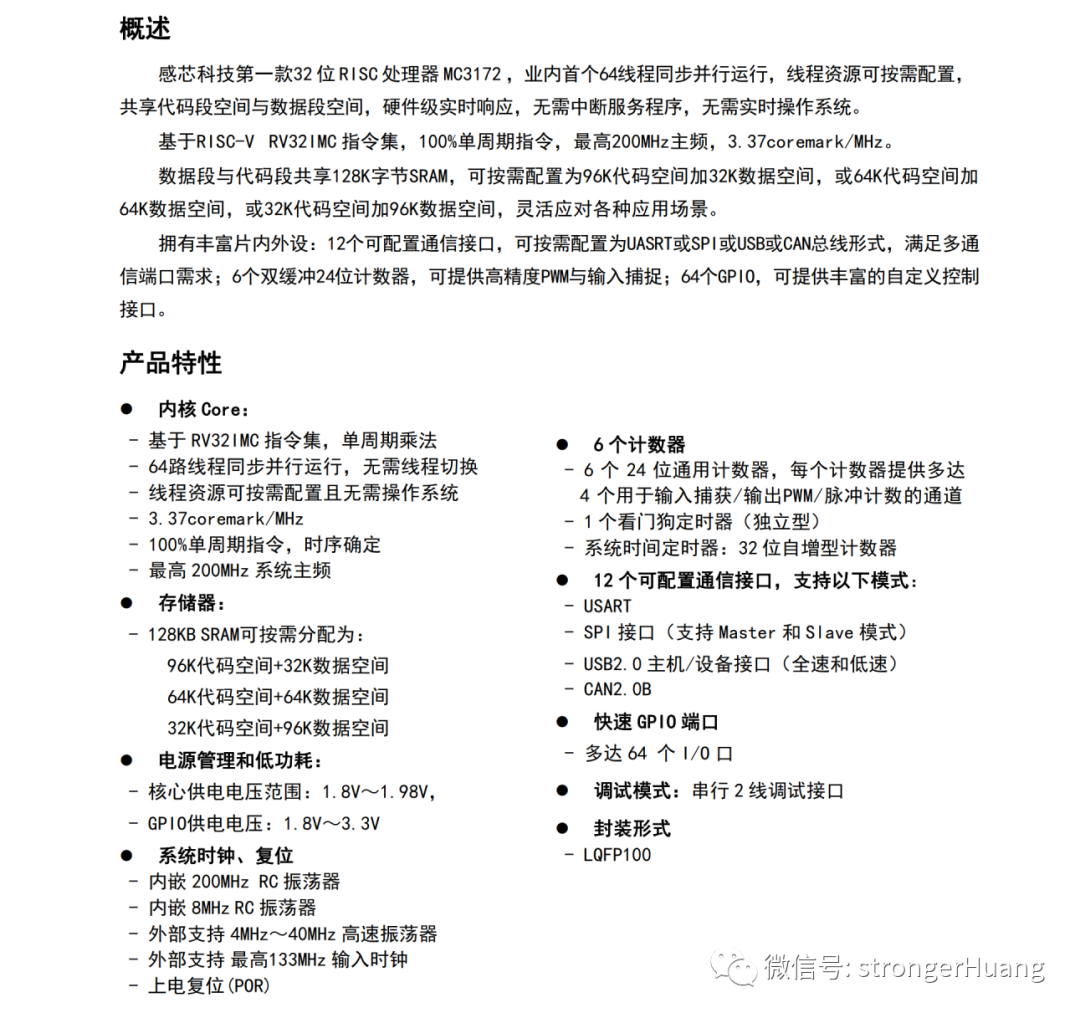

附一张数据手册截图,包含主要特性:


挑战RTOS

上面介绍了 MC3172单片机的独特功能就是并行多线程实时处理器,它对标的就是 RTOS。

目的就是解决 RTOS 开发过程中底层繁杂的移植过程,调度耗时等这些问题,通过底层硬件级实时响应,能做到真正的“实时操作

voidthread0_main(void){ while(1) { ///应用代码 }}
void thread1_main(void){ while(1) { ///应用代码 }}
void thread2_main(void)
void thread3_main(void)
······
我们都知道 RTOS 底层调度线程会耗时数us(不同处理器耗时情况不同),但是 MC3172 处理器可以认为是0 耗时,就是说这些线程是以各自稳定的频率并行在运行,没有切换开销和抖动。

同时,外设响应数据也是更加实时。比如:UART串口接收外部数据,能多个线程并行接收并响应串口数据。
(普通单片机一般是中断优先级,会“暂停”响应低优先级串口数据,阻塞情况下,还会丢失数据

线程之间通信可通过“共享数据空间”实现实时传输,简单一点就是全局变量,复杂一点就是通过封装线程接口实现数据传输。

总结:MC3172 并行多线程实时性比市面常见 RTOS 更实时

新手体验

我拿到 MC3172 开发板,上手体验整体还是不错,开发难度相对还是比较低,有C语言、单片机基础的人,基本就能很快上手。

1.开发环境
MC3172 处理器使用国产集成开发环境:MounRiver Studio.

官网:
http://www.mounriver.com/

MounRiver Studio 可能有些朋友不了解,但使用过南京沁恒MCU的读者应该比较了解。

不了解也没关系,MounRiver Studio和许多 IDE 有一个共性,就是基于 Eclipse 环境,还是原来的配方,还是熟悉的操作界面。


2.配置和下载工具
MC3172 有一个“线程配置工具”,可以分配存储器、配置时钟源、线程频率、线程堆栈空间等。

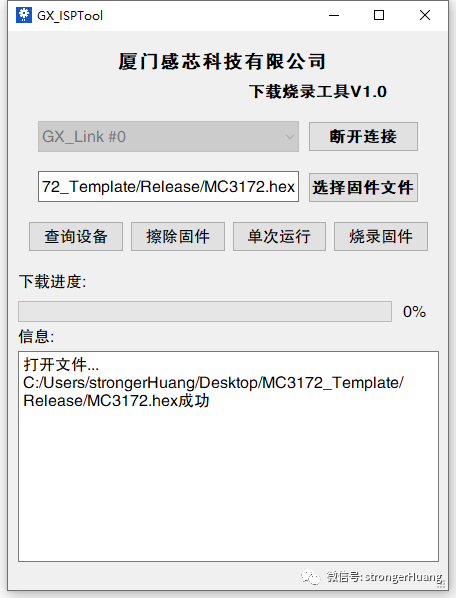

还有一个编程下载工具,支持常规的下载(编程)、擦除、查询等操作。


3.Demo例程

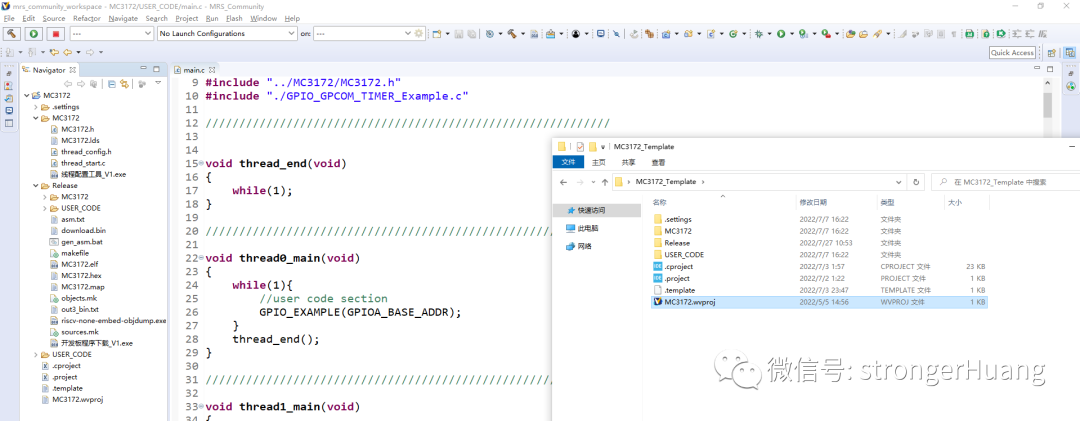

官方提供了一些Demo例程,供大家快速上手:

4.写代码
如果觉得一步一步创建工程比较麻烦,可以直接使用官方Demo,在其基础上添加自己的应用代码。

64个线程,在“线程配置工具”配置需要用的线程,不需要的就默认“空闲”。

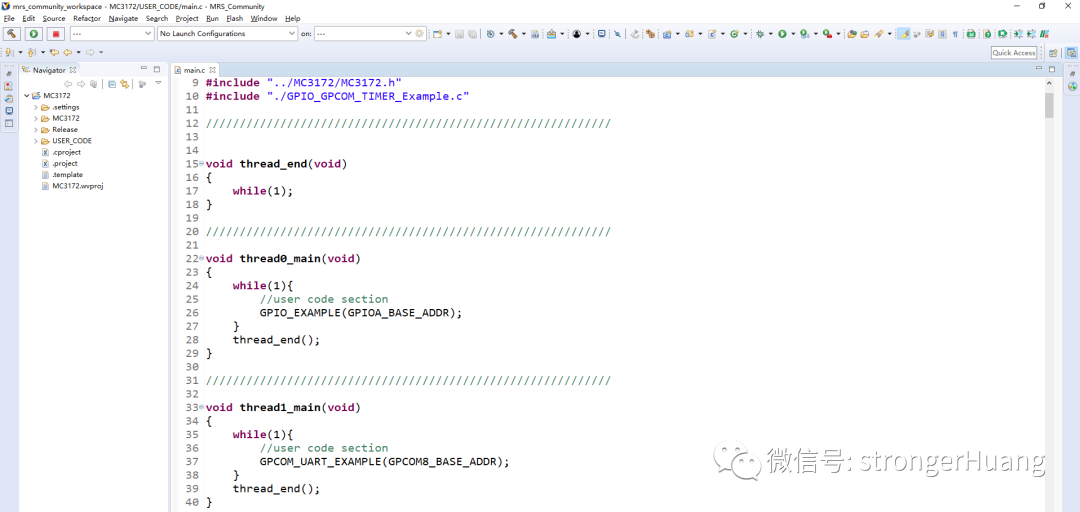

然后,在Demo中添加自己的应用代码:
void thread0_main(void){ while(1){//线程0应用代码 } thread_end();}
void thread1_main(void){ while(1){//线程 1 应用代码 } thread_end();}

最后

MC3172单片机是我见到的国内非常独特的处理器,它打破了“传统”,面向RTOS应用,但又解决了RTOS存在的一些问题。

如果你使用RTOS,在开发过程遇到了因为线程间调度延时比较大的问题,不妨试试这款单片机。

本次评测开发板,可以扫描下方二维码,免费申请
