UCC27624-Q1是具有反向电流保护功能的汽车类 30V、5A/5A 双通道栅极驱动器
来源:中国IC网 发布时间:2022-06-14 分享至微信

产品详情


描述:


UCC27624-Q1 是一款双通道、高速、低侧栅极ADS821U驱动器,可有效驱动 MOSFET、IGBT、SiC 和 GaN 功率开关。UCC27624-Q1 具有 5A 的典型峰值驱动强度,可减少电源开关的上升和下降时间、降低开关损耗并提高效率。该器件的快速传播延迟(典型值为 17ns)通过改进死区时间优化、脉冲宽度利用率、控制环路响应和系统的瞬态性能,产生更好的功率级效率。


UCC27624-Q1 可以在其输入端处理 –10 V,从而提高了具有中等接地反弹的系统的稳健性。输入独立于电源电压,可以连接到大多数控制器输出,以实现最大的控制灵活性。独立的使能信号允许独立于主控制逻辑来控制功率级。如果发生系统故障,栅极驱动器可以通过拉低使能来快速关闭。许多高频开关电源在功率器件的栅极处会出现噪声,这些噪声会注入到栅极驱动器的输出引脚中,从而导致驱动器发生故障。该器件的瞬态反向电流和反向电压能力使其能够承受功率器件或脉冲变压器栅极上的噪声并避免驱动器故障。


UCC27624-Q1 还具有欠压锁定 (UVLO) 功能,可提高系统稳健性。当没有足够的偏置电压来充分增强功率器件时,栅极驱动器的输出被强大的内部下拉 MOSFET 保持为低电平。


特性:


●符合汽车应用要求


●符合 AEC-Q100 标准


○器件温度等级 1


○器件 HBM ESD 分类等级 H1C


○器件 CDM ESD 分类等级 C6


●每个通道的典型 5A 峰值拉电流和灌电流驱动电流


●能够处理 –10 V 的输入和使能引脚


●能够处理 –2V 瞬变的输出


●绝对最大 VDD 电压:30 V


●具有 UVLO 的 4.5 V 至 26 V 宽 VDD 工作范围


●高抗扰度的迟滞逻辑阈值


●VDD 独立输入阈值(兼容 TTL)


●快速传播延迟(典型值为 17ns)


●快速上升和下降时间(典型值为 6ns 和 10ns)


●两个通道之间的 1ns 典型延迟匹配


●两个通道可以并联以获得更高的驱动电流


●SOIC8 和 VSSOP8 PowerPAD? 封装选项


●工作结温范围为 –40°C 至 150°C


应用:


● 汽车 DC/DC 转换器


●开关模式电源 (SMPS)


● 功率因数校正 (PFC) 电路


● DC/DC 转换器


●电机驱动


●太阳能电源


●脉冲变压器驱动器


参数:


通道数 (#):2


电源开关:MOSFET、IGBT、GaNFET


峰值输出电流 (A):5


特征:启用引脚


工作温度范围(℃):-40 到 150


上升时间 (ns):7


下降时间 (ns):6


道具延迟(ns):13


输入阈值:CMOS、TTL


通道输入逻辑:双路非反相


输入负电压 (V):-10


欠压锁定(典型值):4


驱动配置:双路非反相

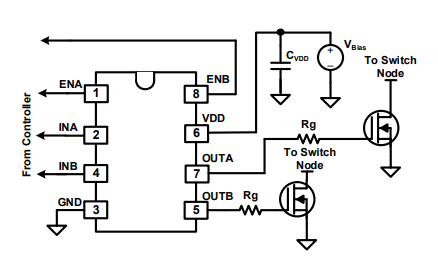

◆UCC27624-Q1 简化应用图

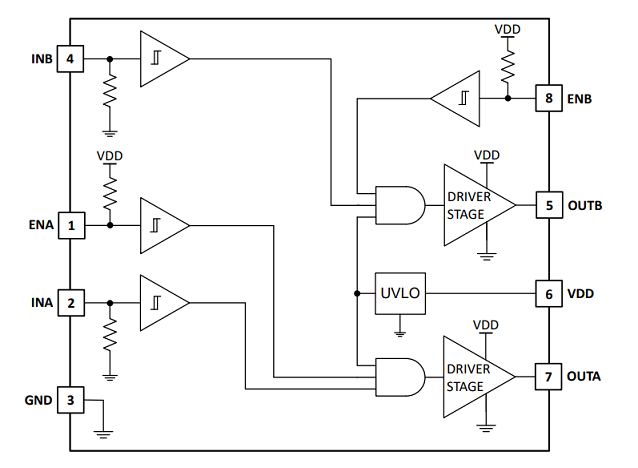

◆UCC27624-Q1 功能框图
