相信还是有很多小伙伴有同样的疑问。于是我将这方面的知识进行了梳理，下面分享给大家。

首先，有两个常识大家要知道：

1.普通示波器与市电没有隔离。电源接地线，示波器探头上的地线夹和示波器外壳金属端三者是共地的，也可以说成是相通的。

2.一般电源输入的零线N与保护地线PE是连在一起的，使用万用表测量一下，一般在几V左右都是正常的，可以忽略不计。

一般情况，我们是将交流220V通过整流后变成直流电压，再经过其它的电源拓扑进一步转换成我们常用的直流电压12V，5V和3.3V等。

没有接示波器的情况下，交流输入正半周由L→D1→。。。→D4→N。

正常情况，交流信号正半周

没有接示波器的情况下，交流输入负半周由N→D3→。。。→D2→L。

正常情况，交流信号负半周

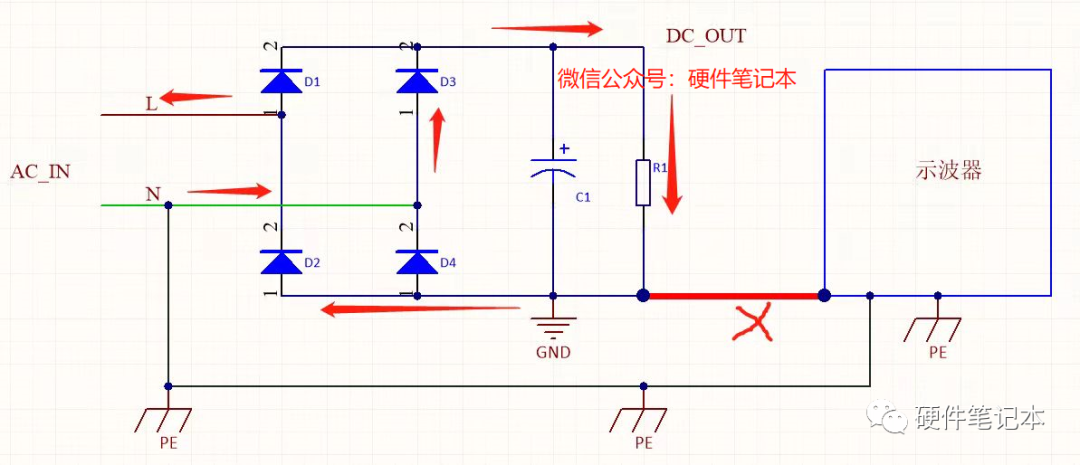

接上示波器后，如下图所示。

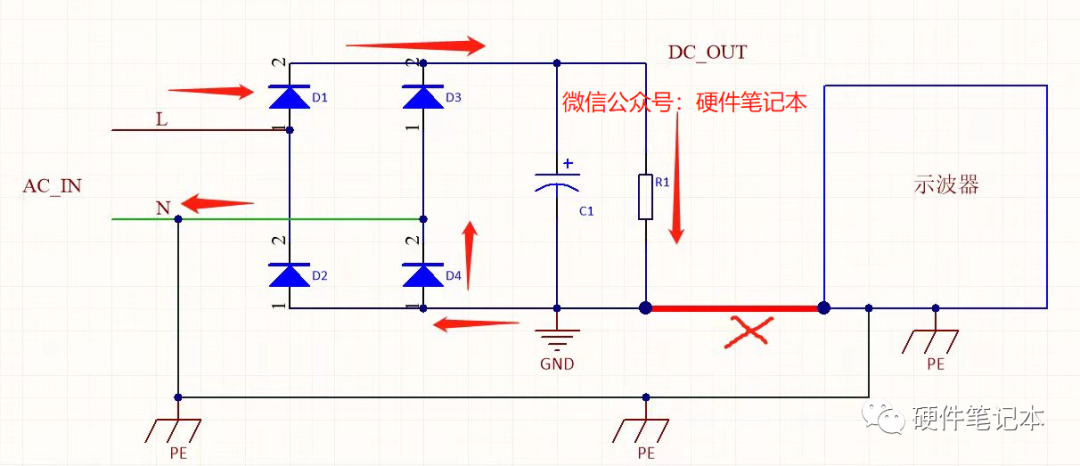

如果示波器的地线接在零线上，那么整流桥的D4被短路。

在电源正输入端L→D1→PE，此路径的阻抗会很小，导致电流很大，D1被击穿，就会引起炸机。

示波器地线夹在零线N上

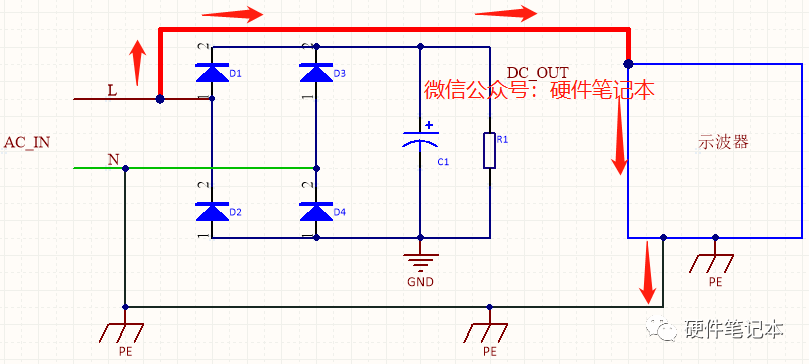

如果示波器地线接在火线L上，相当于火线L跟保护地PE直接相连，将会直接造成短路，甚至烧毁示波器。

示波器地线夹夹在火线L上

看到这里，相信大家应该都明白是怎么回事了吧。

你有没有过这种经历？有些时候，我们需要两个或者两个以上探头同时进行测试。其中一个探头用来测试火线L和零线N之间的电压，另一个探头用来测试我们的芯片，或者某个5V直流电压。一不小心就将芯片直接给干掉，原因就是示波器的共地问题，高压进入了芯片，导致炸机。

那怎么才可以直接测量220V电压呢？方法有三种：

第一，将示波器电源线三线插头中的接地线剪掉，然后再直接测试。

这是将示波器的电源地线人为断开。这时候要注意了，如果你的地线夹直接夹在火线上，那么你的示波器外壳金属端就会带电220V，就会存在安全隐患。

目前大多数企业都选用这种方式。

第二，使用隔离变压器。

将被检测设备隔离，这样不用剪掉地线就可以达到断开测试环路的目的，但这种方法属于“浮地”测试，同样存在安全隐患。

也不予推荐。

第三，采用高压差分探头测量市电，火线和零线测试点正反接都没关系，探头内部通过高阻的方式将测量端的地和示波器的地隔离开来，不会造成短路问题，这是最佳的推荐方式，安全方便。

虽然这是最安全的方式，但高压差分探头比较贵，一般都是几千块，所以只有大公司才舍得花钱购买。
