产品介绍|智融芯助力储能方案设计
来源:珠海智融 发布时间:2022-04-20 分享至微信

刚告别了寒冬,天气朝着温暖疯狂追赶。人们早已经迫不及待想要投奔大自然,希望带上装备支起帐篷,用一场户外露营,迎接草长莺飞、春风和煦。


至于在户外怎么用电的问题,智融替你想好了!



方案介绍

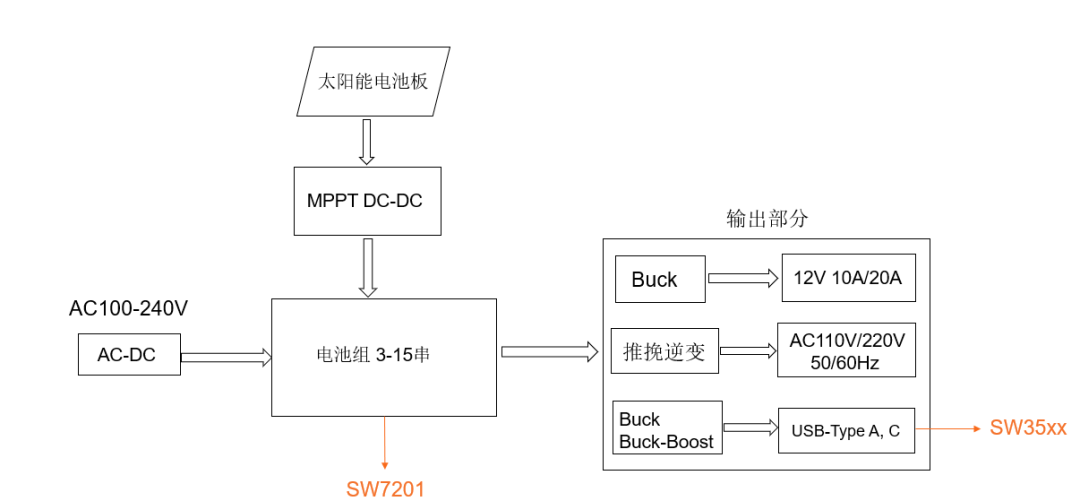

户外储能电源基本架构与拓扑




01

动态功率调节芯片(Buck+协议二合一)

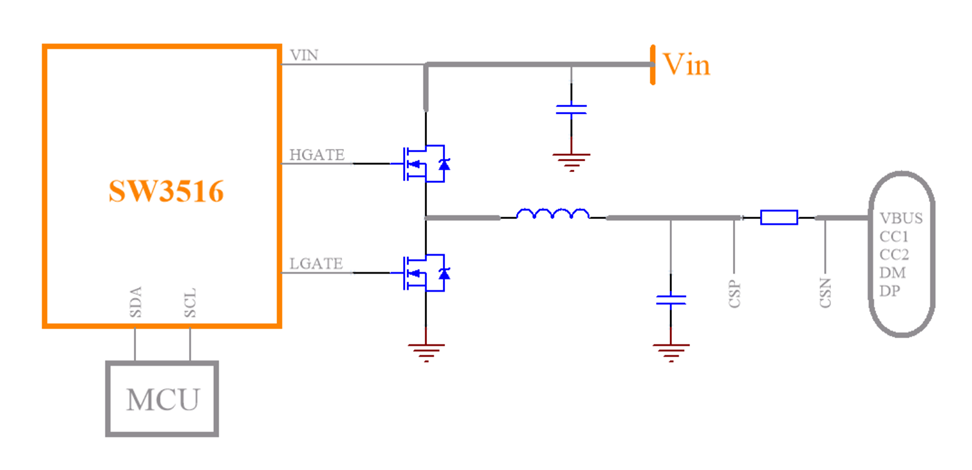

  SW3516 功能特性

1. 集成了 5A 高效率同步降压变换器,输出功率高达100W20V5A
2. 快充协议全,兼容性好
3. 外围电路简单,设计方便,EMI容易
4. 具备完善的端口检测机制
5. 支持A+C任意口快充,双口独立限流
6. 支持温度控制及具备OVPUVPOCPOTPOSP等多种保护机制
7. 支持I2C通讯,可实现各种逻辑控制及功率切换
8. 支持通电及快充灯显指示

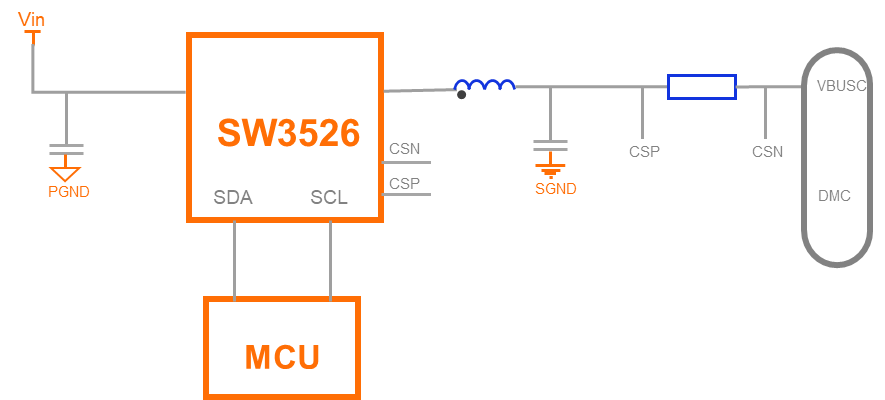

SW3526 功能特性

1. 集成了 3.5A 高效率同步降压变换器,最大可输出65W

2. 快充协议全,兼容性完整

3. 外围电路简单,设计方便,EMI容易

4. 具备完善的端口检测机制

5. 支持A口或者C口输出

6. 支持温度控制及具备OVP、UVP、OCP、OTP、OSP等多种保护机制

7. 支持I2C通讯,可实现各种逻辑控制及功率切换

8. 支持通电及快充灯显指示

9. CC1/CC2/DP/DM等信号PIN耐压可达25V

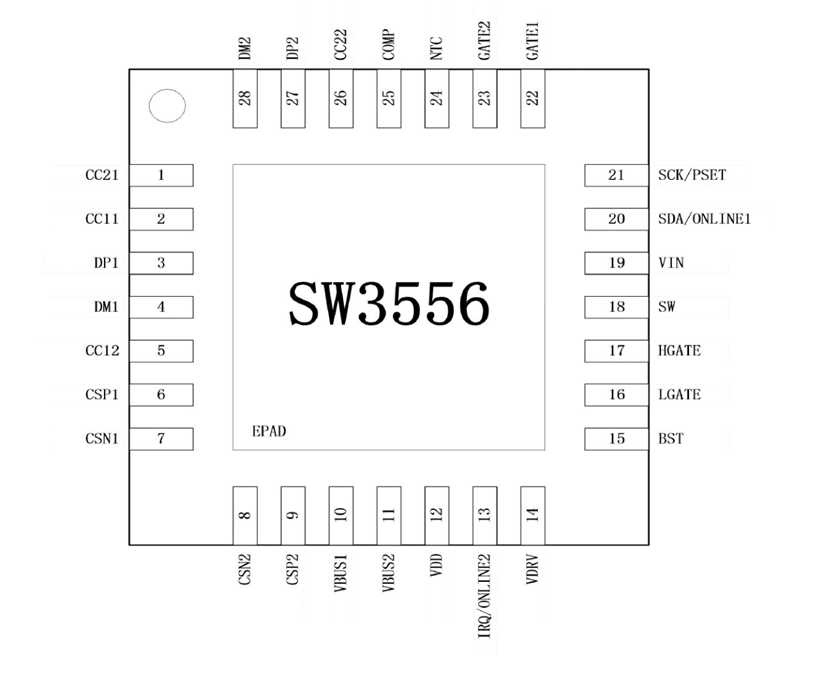

SW3556 功能特性

1. 集成了 7A 高效率同步降压变换器,输出功率高达140W(20V/7A)

2. 快充协议全,兼容性完整

3. 外围电路简单,设计方便,EMI容易

4. 具备完善的端口检测机制

5. 支持C+C任意口快充,双口独立限流

6. 支持温度控制及具备OVP、UVP、OCP、OTP、OSP等多种保护机制

7. 支持I2C通讯,可实现各种逻辑控制及功率切换

8. 支持电阻设置输出功率












02

快充协议芯片

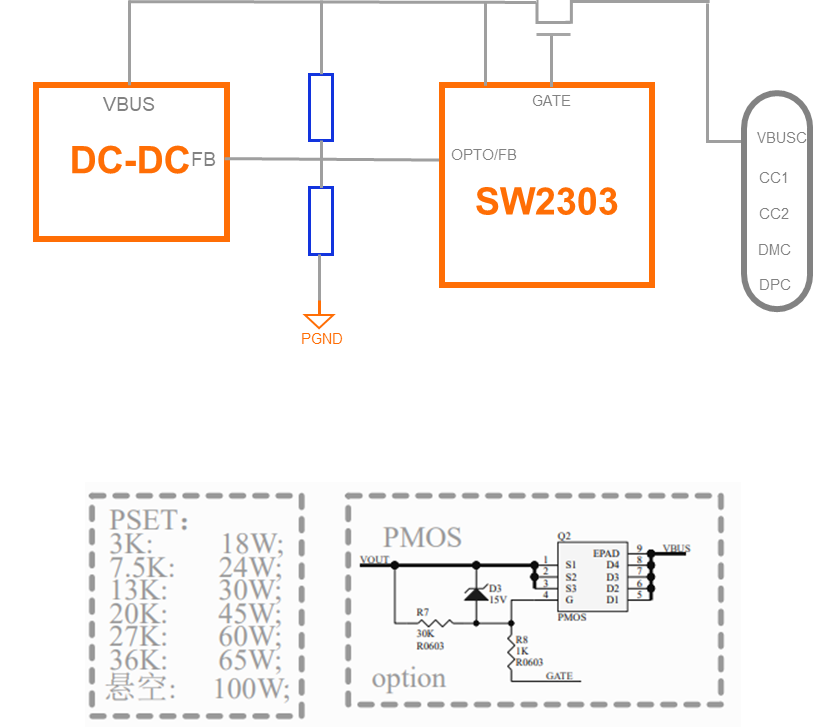

SW2303 功能特性

1. 芯片通过认证,证书齐全:PD With PPS

TID :4847)QC4.0+证书编号:QC20201216209

2. 支持多种快充协议:PD、QC、FCP、高低压 SCP、 AFC、SFCP 以及 PE、VOOC

3. 宽输入电压范围 3.0~25V

4. 保护机制完备:输出过压保护、输出欠压保护、输入低电保护、输出过流保护、芯片过温保护、NTC 过温保护

5. 支持NMOS/PMOS通路管,可自动识别

6. 支持I2C接口,功率和电压档位灵活配置



















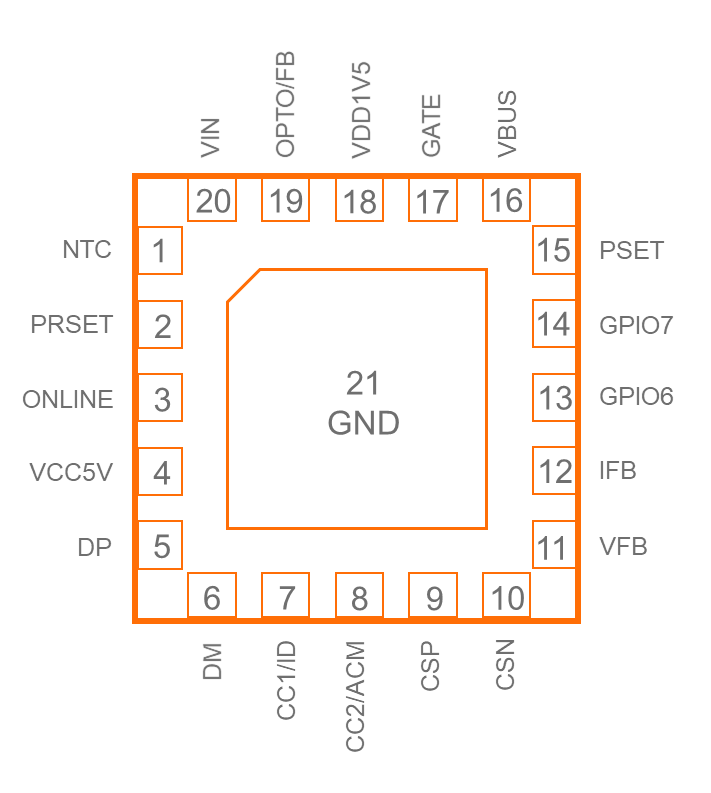

2325功能特性

1.  超强ARM处理器:Cotex-MO@40MHz, 车规级64K eFlash+ 4K RAM

2.  宽输入电压范围3~30V

3. 多种快充协议PHY: UFCS/PD/VOOC/SCP/QC/PE/SFCP

4. 多种调压模式:光耦反馈、FB反馈、I2C反馈

5. 多重保护机制OVPUVPOCPOTPOSP

6. 支持在线升级上万次反复烧录

7. 支持多层嵌套加密算法

8. 支持NMOS/PMOS 通路管

9. 集成CC/CV环路












03

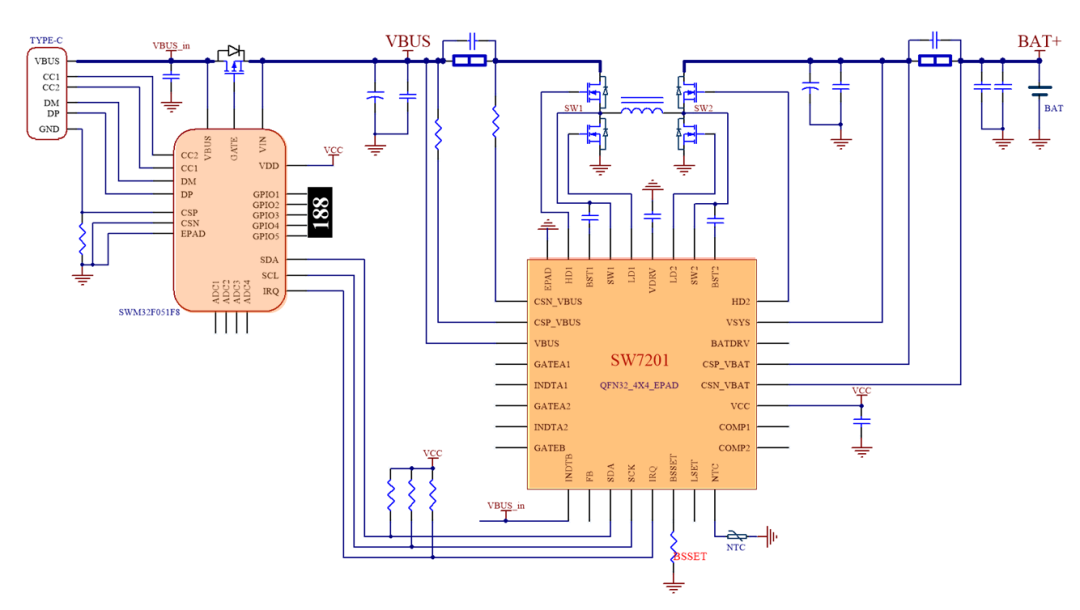

锂电池快充放管理芯片(Buck-Boost Charger芯片









7201功能特性

高效升降压开关充电

支持1 至 4 节锂电池升降压充电,包含完整的充电循环管理

支持 3V-19.2V 充电目标电压设置,可支持多种类型的锂电池

支持100W 输入功率

支持4V-24V 输入电压

支持 I2C 编程控制输入端/电池端限流


反向升降压放电

支持100W 输出功率

支持3V-22V 输出电压

可灵活选择 FB/I2C 调压方式

支持 I2C 编程控制输出限流

PSM/PWM 模式随负载大小自动切换


支持1个充电接入检测和2个输出负载检测
支持3个通路NMOS 驱动,简化电路设计
NTC 检测功能,支持电池高低温保护
保护机制完善,输入过压/输出过压,输出过流/短路保护,芯片过温保护
支持Type-C100W双向充放电
电路外围物料简洁
软件控制逻辑简单
