欧姆定律..
来源:汽车电子硬件设计 发布时间:2022-04-18 分享至微信



欧姆定律指出,通过导体的电流与其两端的电位差成正比。此外,导体的电阻是恒定的。这导致了数学方程:

R=V/I


其中R是以欧姆(Ω)为单位的电阻,V是以伏特(V)为单位的电压,I是以安培(A)为单位的电流。举例说明:一个1Ω的电阻器承受1A的电流,其两端的电压差为1V。该方程以GeorgOhm命名。1827年,他发表了他的发现,这些发现构成了今天使用的公式的基础。他进行了大量的实验,显示了施加电压和通过导体的电流之间的关系。因此,定律是经验性的。尽管欧姆定律是电气工程的基础之一,但在出版时受到了批评。采用欧姆作为电阻的官方SI单位。古斯塔夫·基尔霍夫(GustavKirchhoff)基尔霍夫电路定律)做了一个在物理学中更常用的概括:

σ=J/E


其中σ是电导率参数(特定材料),J是电流密度,E是电场。


欧姆定律和电阻器

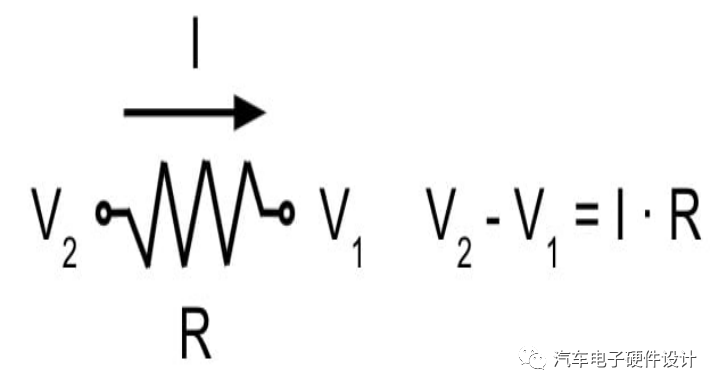

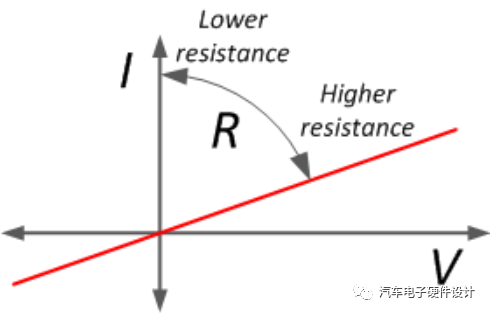

电阻器是对电路中的电流流动产生阻力的无源元件。根据欧姆定律起作用的电阻器称为欧姆电阻器。当电流通过欧姆电阻时,端子上的电压降与电阻大小成正比。欧姆公式也适用于电压或电流变化的电路,因此它也可用于交流(AC)电路。对于电容器和电感器,不能使用欧姆定律,因为它们的IV曲线本质上不是线性的(不是欧姆的)。




欧姆公式适用于具有多个可以串联、并联或同时连接的电阻器的电路。串联或并联的电阻组可以用等效电阻来简化。电阻器串联电阻器并联文章更详细地描述了这个过程。


乔治·西蒙·欧姆(1789-1854)


1827年,德国物理学家格奥尔格·西蒙·欧姆发表了他的完整的电学理论,题为《用数学方法研究的电流电路》。他发现电路一部分上的电压降是通过的电流和该部分的电阻的乘积。这构成了我们今天使用的定律的基础。定律是电阻器的基本关系之一。


他的同事并不欣赏他的发现,而且这项定律也不容易被接受。欧姆当时是科隆一家体育馆的老师,他决定辞职。欧姆成为慕尼黑大学的实验物理学教授。在他的晚年,他的工作终于得到了认可,并于1841年获得了英国皇家学会颁发的科普利奖章。


欧姆定律方程


当三个变量中的两个已知时,可以使用欧姆公式。电阻、电流和电压之间的关系可以用不同的方式表示。要记住这一点,图中显示的欧姆三角形计算器可能会有所帮助。下面的两个示例将显示三角形计算器和欧姆定律的使用。


R=V/I

要么

V=I·R

要么

I=V/R


使用欧姆定律的示例

考虑电路中的一个1Ω电阻器,其端子两端的电压降为100V至10V。通过电阻的电流是多少?

三角形提醒我们:I=V/R=(100-10)/1=90A

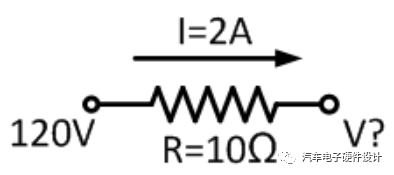

考虑在电流为2A和电压为120V的电路中的10Ω电阻器。电阻器两端的电压降是多少?

使用三角形向我们展示了:

V=I·R=2·10=20V

电阻两端的电压降为20V;因此,端子的电压为120-20=100V。





欧姆幂定律


当电流通过电阻器时,电阻器会消耗功率。能量以热的形式释放。功率是电流I和施加电压V的函数:

P=V·I


其中P是以瓦特(W)为单位的功率。结合欧姆定律,幂律可以改写为:

P=R·I^2


要么

P=V^2/R


理想的电阻器会耗散所有能量并且不存储电能或磁能。每个电阻器都有一个可以消散的功率限制,而不会导致损坏。这称为额定功率。环境条件会降低该值。例如,电阻器周围的外壳或较高的环境温度会减少电阻器可以耗散的能量。这种效果称为降额,可以通过功率降额图表进行可视化.实际上,电阻器很少有标明的额定功率。然而,大多数电阻的额定功率为1/4或1/8瓦。圆图有助于快速找到电功率、电流、电压和电阻之间的关系。对于四个参数中的每一个,该图显示了在给定其他电路值时如何计算所需的参数值。
