gm/Id方法是设计电路中宽长比的重要方法

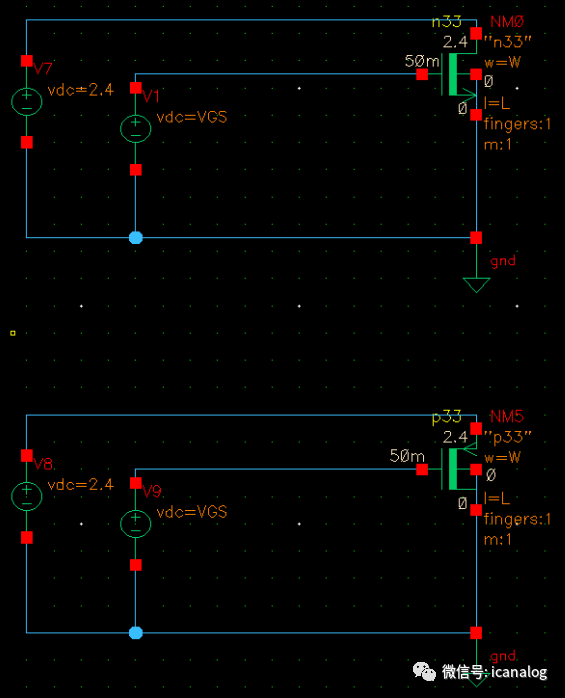

🌳仿真电路图

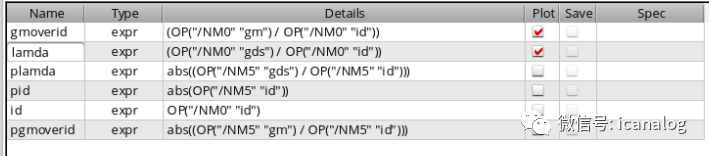

🌳本文使用的是ADE Explorer 仿真,设置要仿真的参数,在output中添加输出的函数
gmoverid OP("/NM0" "gm") / OP("/NM0" "id")
lamda (OP("/NM0" "gds") / OP("/NM0" "id"))
id OP("/NM0" "id")
pgmoverid abs((OP("/NM5" "gm") / OP("/NM5" "id"))
plamda abs((OP("/NM5" "gds") / OP("/NM5" "id")))
pid abs(OP("/NM5" "id"))
其中gmoverid lamda id 是nmos的gm/id 、沟长调制系数 、id。前面加p则代表是PMOS

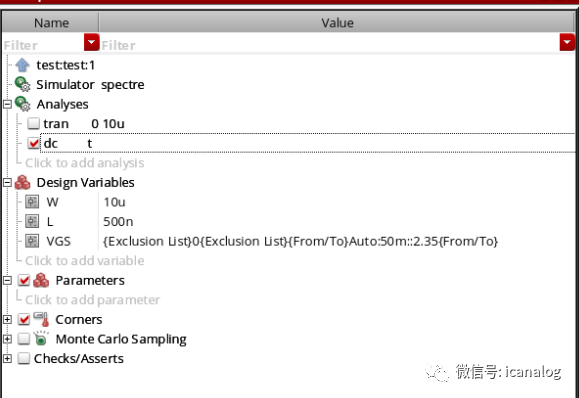

🍃在侧栏中设置仿真分析和要扫描的参数,这里对VGS进行扫描

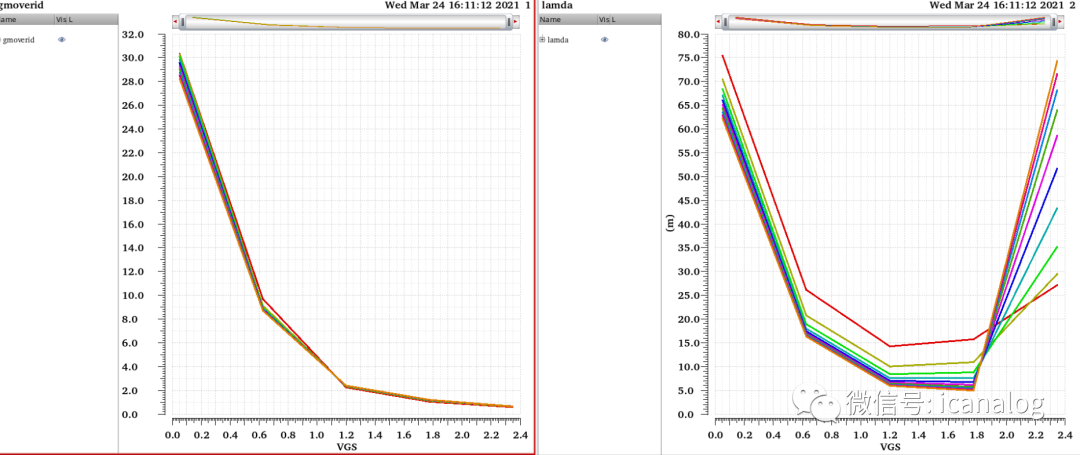

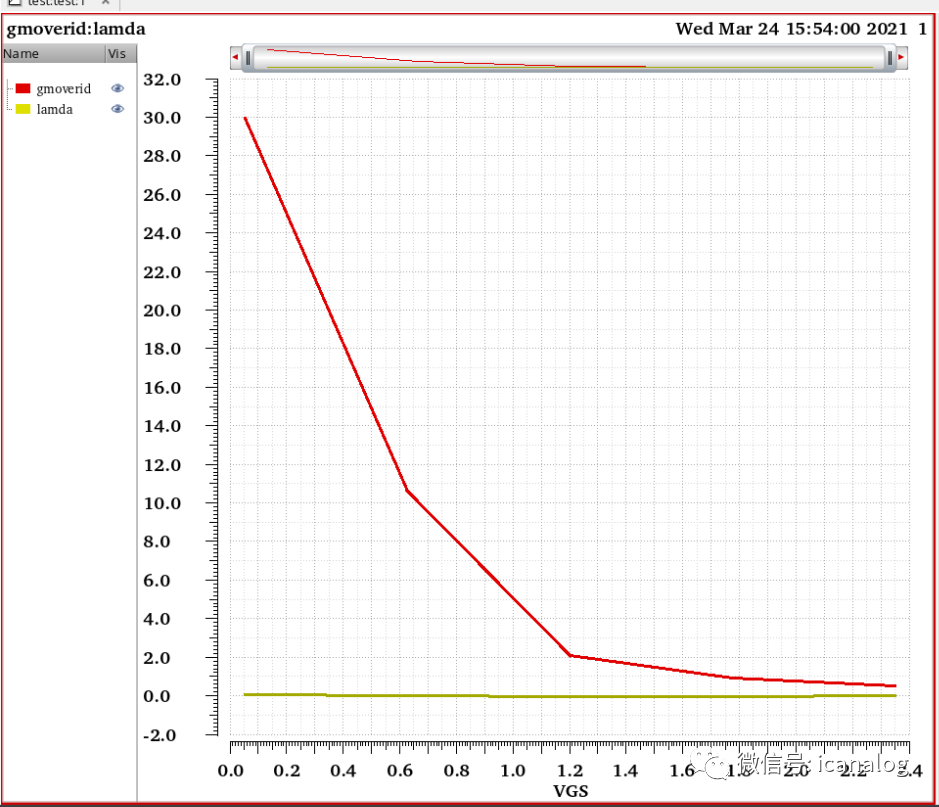

🍃仿真的结果,lamda和gmoverid 。
🍃为了将图形设置为lamda与gmoverid关系还需要进一步转换

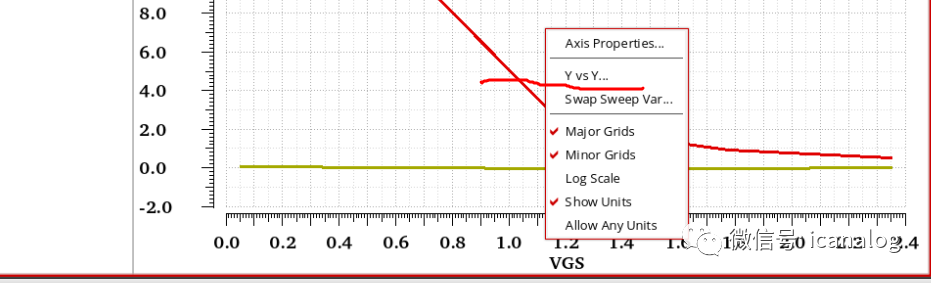

右键点击底部空白区,点击Y vs Y
选择gmoverid作为x轴

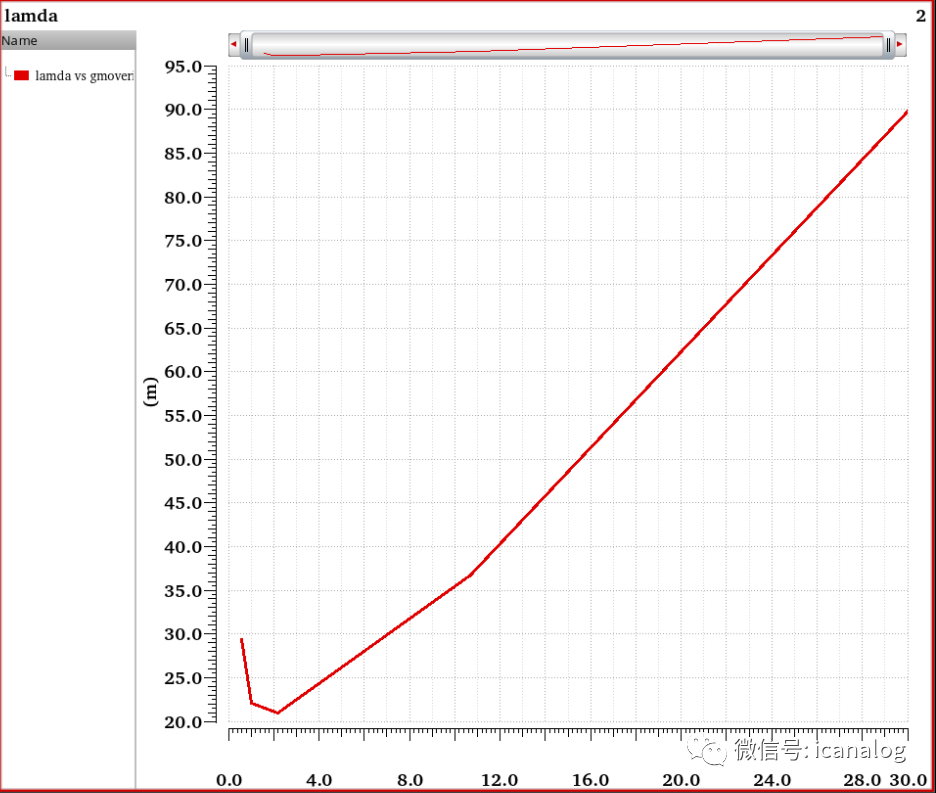

仿真结果:
🌳不同L对管子的特性影响
设置L的范围,对L和VGS同时进行变量仿真。

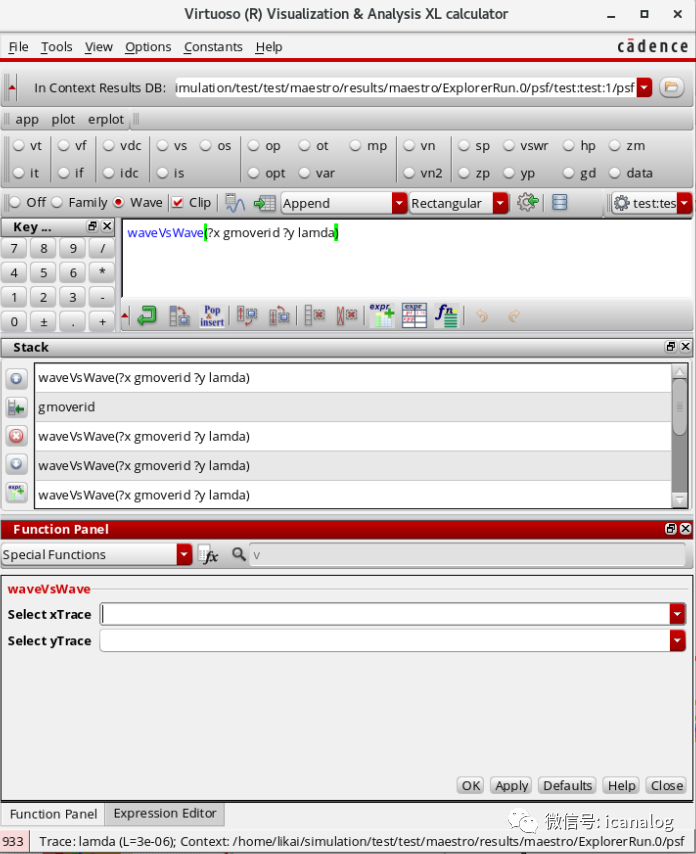

得到不同L管子随VGS电压的变化,这时需要通过坐标变换设置为lamda随gmoverid变化关系,打开计算器进行坐标变换
🍃x轴为gmoverid y轴为lamda,然后点击 plot

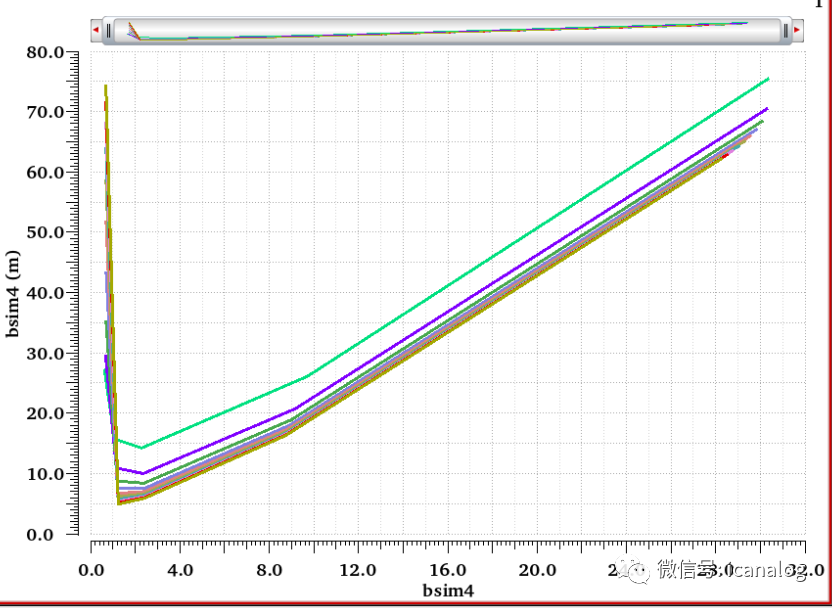

🍃仿真结果为不同L的lamda和gm/id的关系
🌳上述仿真方法不仅可以用于lamda与gm/id的关系,还可以仿真gm/id 与ft、gain、id等一些重要电路参数
这些参数将用于电路的设计,优化。
